§3 Побудова лінії нульових робіт.
Лінія нульових робіт будується по точках, в яких робочі позначки рівні нулю. Точки ці мають місце на сторонах квадратів з робочими позначками різних знаків. Місце розташування нульових точок визначаємо із подібності трикутників чи графічним методом (рис 3.1).

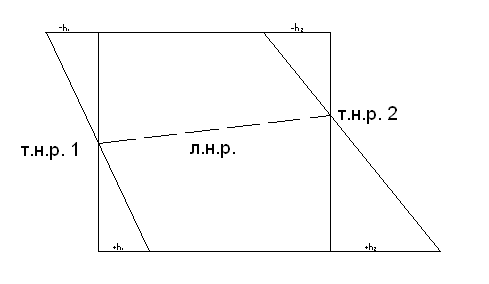

Рис. 3.1 Графічне визначення точок нульових робіт
В довільному масштабі відкладаємо перпендикулярно стороні квадрату робочі позначки в двох протилежних напрямках. З’єднавши отримані точки прямою, отримаємо на перетині зі стороною квадрату точку нульових робіт. З’єднавши такі точки в усіх перехідних квадратах (де робочі позначки різних знаків) лінією, отримаємо лінію нульових робіт. Ця лінія ділить майданчик на дві зони: виїмки та насипу.
§4 Визначення об’ємів земляних робіт і складання зведеної відомості об’ємів земляних робіт.
Об’єм ґрунту, що підлягає розробці (зона виїмки), знаходять як суму об’ємів в повних і перехідних квадратах і об’ємів ґрунту в укосах.
4.1 Визначення об’ємів ґрунту в основних фігурах планувальної сітки.
Для визначення об’ємів грунту в основних фігурах користуються слідуючими формулами.
Схеми і формули визначення об’ємів в основних фігурах
Елементи |
Схеми |
Розрахункові формули |
1 |
2 |
3 |
Однойменний квадрат (чотирьохгранна призма) |
|
|
Перехідний квадрат а) зона насипу б) зона виїмки |
|
|
Однойменний трикутник (трьохгранна призма) |
|
|
Перехідний трикутник а) ділянка з одною робочою позначкою h1 б) ділянка з двома робочими позначками h2, h3 |
|
|
Таблиця 4.1
Відомість підрахунку об’ємів ґрунту
Назва елемента, номер фігури |
Робочі позначки, м |
V, м3 |
|||||
h1 |
h2 |
h3 |
h4 |
+ |
- |
||
Однойменний квадрат (чоторьохгранна призма) |
1 |
1,73 |
1,37 |
1,34 |
1,04 |
3425 |
|
2 |
1,37 |
0,56 |
1,04 |
0,75 |
2325 |
|
|
3 |
0,56 |
0,63 |
0,75 |
0,34 |
1425 |
|
|
6 |
1,34 |
1,04 |
0,96 |
0,70 |
2525 |
|
|
7 |
1,04 |
0,75 |
0,70 |
0,43 |
1825 |
|
|
10 |
-0,09 |
-0,45 |
-0,50 |
-0,80 |
|
1250 |
|
11 |
0,96 |
0,70 |
0,56 |
0,34 |
1600 |
|
|
12 |
0,70 |
0,43 |
0,34 |
0,12 |
993,75 |
|
|
14 |
-0,05 |
-0,50 |
-0,40 |
-0,74 |
|
1156,25 |
|
15 |
-0,50 |
-0,80 |
-0,74 |
-1,09 |
|
2056,25 |
|
16 |
0,56 |
0,34 |
0,25 |
0,04 |
743,75 |
|
|
19 |
-0,40 |
-0,74 |
-0,63 |
-0,99 |
|
1825 |
|
20 |
-0,74 |
-1,09 |
-0,99 |
-1,44 |
|
2762,5 |
|
Сума |
14862,5 |
9050 |
|||||
, м3 а=50 м.
Таблиця 4.2
