§11.Вибір методів виконання робіт на технологічних схем руху механізмів.

Для прийнятого за робочий комплект механізмів (на основі техніко-економічного порівняння), необхідно описати методи виконання робіт та навести технологічні схеми руху механізмів.

Враховуючи значний обсяг даного питання, вказуємо основні технологічні схеми руху механізмів.

11.1Зрізування родючого шару.

Родючий шар ґрунту в основі всіх насипів та виїмок до початку основних земляних робіт зрізуємо і вкладаємо у відвали для використання його при відновлені (рекультивація) порушених і малопродуктивних сільськогосподарських земель, а також при благоустрої майданчика.

Зрізування родючого шару можна виконувати бульдозерами, грейдерами, скреперами. Основна схема руху механізму наведена

на рис.

Схема роботи бульдозерів

Схема роботи бульдозерів;

а –з неповоротним відвалом; б –з поворотним відвалом (універсальний); в – схема набору; переміщення і відсипання грунту.

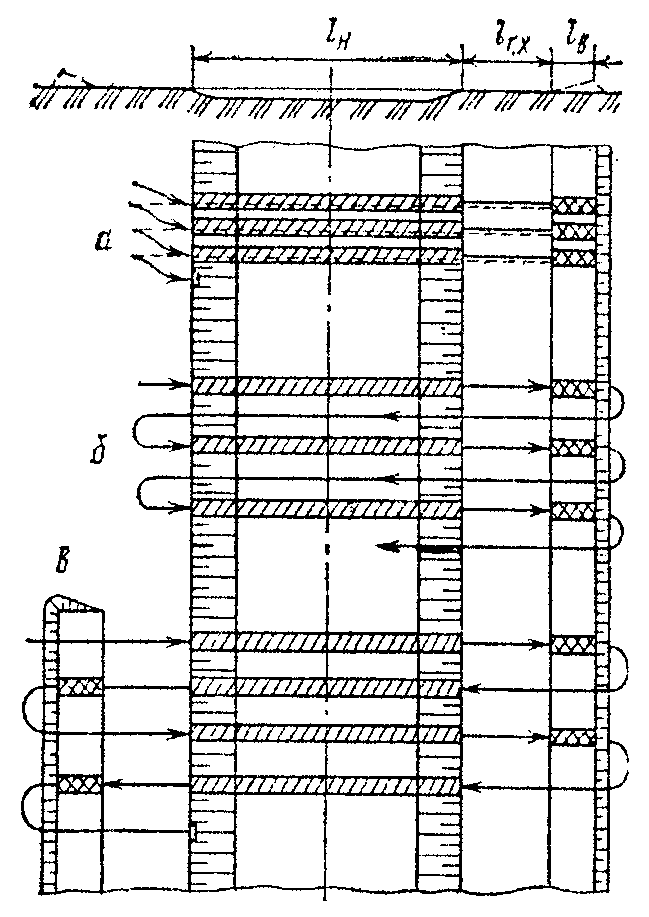

Схема розробки грунту

Схема поперечної розробки грунту бульдозерами з неповоротними відвалам;

а - на одну сторону з поверненням заднім ходом, б –на одну сторону з розворотом на 180˚ і повернення переднім ходо; в –на дві сторони з розворотом на 180˚.

Роботи пов’язані з розробкою і переміщенням грунту, можна виконувати за різними схемами шляху пересування бульдозерів. Розрізняють поперечну і поздовжню розробки.

Частіше бульдозери використовують для поперечної розробки.

При поперечному переміщені грунту на великі відстані в один бік від смуги, що розробляється, бульдозер після чергового робочого ходу повертається для набору грунту заднім ходом.

Якщо дальність переміщення грунту значна, то для скорочення тривалості холостого пробігу бульдозер розвертають па 180˚ і повертається до місця набору грунту переднім ходом. У разі відсипання грунту по обидві сторони від смуги, що розробляється, при значній її ширині вигідніше вести розробку при робочих рухах бульдозера в обох напрямках, човникова схема.

11.2 Розробка і транспортування ґрунту скреперами.

Скрепер - землерийно-транспортна машина циклічної дії, що виконує пошарову розробку ґрунту з наповненням ковша, транспортування ґрунту в ковші до місця вкладення, розвантаження з розрівнюванням та частковим ущільненням ґрунту на місці вкладання.

В залежності від розташування лінії нульових робіт рекомендується схеми руху скрепера (рис ), типи стружок та способи різання.

а б

Схема руху скрепера: а- по еліпсу; б – по вісімці.

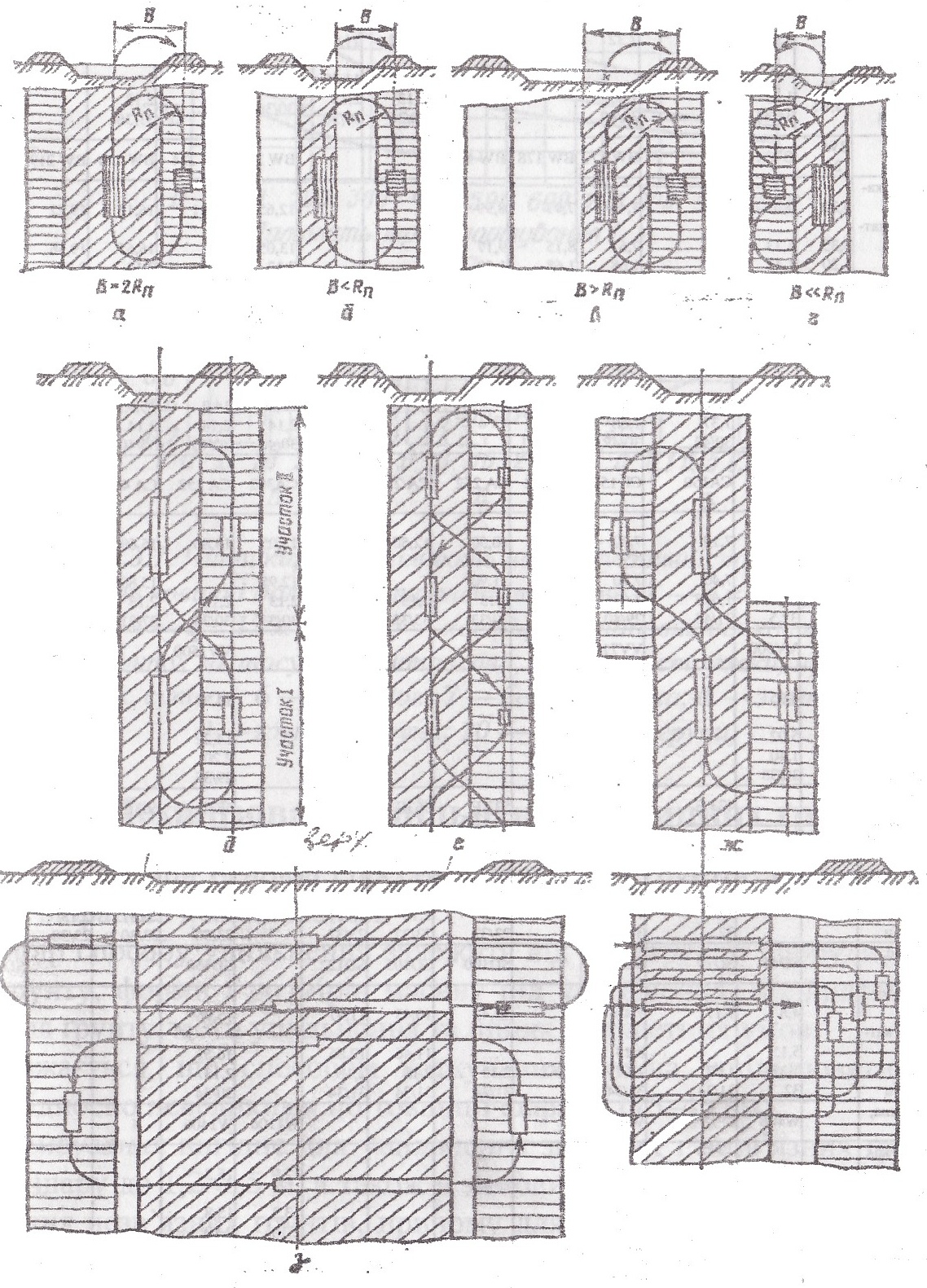

Схема руху скреперів:а,б,в,г –при різній ширині виїмки кінець і насипу; д –“вісімка”; е –змійка; ж –подовжньо-човникова;з –поперечнь- човникова; і –спіральна.

При великих відстанях перевозити грунт, вигідно застосовувати швидкохідні самохідні скрепери.

г

Робочий процес скрепера.

а - положення ковша під час набору грунту; б – транспортування грунту; в – вивантаження грунту; г – схема визначення мінімальної довжини прямої ділянки шляху, необхідної для набору грунту.

Ефективність переміщення грунту скреперами у великій мірі залежить від умов їх пересування, тобто від стану шляхів і доріг. З погіршенням дорожніх умов – збільшенням опірності пересуванню – знижується ефективність використання самохідні скрепери, тому вигідно застосовувати менш вимогливі до доріг – причипні до гусеничних тягачів

Розробка грунту у виїмці можлива двома способами – подовжнім і поперечним. Останій застосовують при ширині виїмки, достатньої для набору грунту.

При русі по еліпсу на одне розвантаження і одне вантаження скрепер два повороти на 180˚. Для того, щоб при цьому не зношувалася одна сторона ходової частини, напрям руху скрепера міняють: половину зміни скрепера повертають в один бік, а другу половину зміни – в іншу.
