Вихідні дані: 1) Район будівництва м. Київ(знаходиться в і-ій температурні зоні.
2) Мінімально допустиме значення опору теплопередачі зовнішноьї стіни будівлі становить Rq min=2.8м2*К/вт
3) Температура внутрішнього повітря: t = +200С та ᴪ=60%
4) Вологісний режем -нормальний зовнішпоьї 5) Конструкція зовнішпоьї стіни експлуатується в умовах – Б.

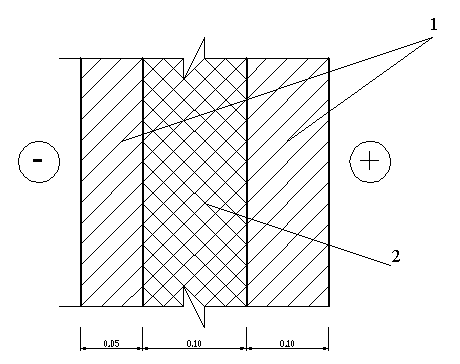

Розрахункові теплофізичні показники матеріалів шарів стіни
№ |
Назва матеріау |
кг/м3 |
Вт/м*С |
, м |
R м2*С/Вт |
1 |
Цементно-піщаний розчин |
1600 |
0,87 |
0,02 |
0,23 |
2 |
Конструктивно армований бетон |
1800 |
0,92 |
0,080 |
0,08 |
3 |
Утеплювач |
- |
0,120 |
- |
- |
4 |
Конструктивно армований бетон |
1800 |
0,92 |
0,10 |
0,108 |
5 |
Цементно-піщаний розчин |
1600 |
0,87 |
0,02 |
0,23 |
;
αз=23 Вт/м2*С; αв=8,7 Вт/м2*С;
Визначаємо дійсний розрахунковий опір
n=1; tв=200C; ∆tн=60C; tн=-250C.
Термічний
опір утеплювача дорівнюватиме
Розраховуємо опір теплопередачі
RE=1/8.7+0.23+0.109+2.22+0.087+0.23+1/23=2.56(м2*К/Вт)
Висновок: Дана конструкція стіни придатна для використання в місті Київ.
Зміст
Вихідні дані для проектування……………………………………………
Обємно-планувальні рішення……………………………………………..
Конструктивні рішення будівлі……………………………………………
Стіни………………………………………………………………………
Перегородки……………………………………………………………..
Перекриття,покриття…………………………………………………….
Дах, покрівля ,горище………………………………………………….
Сходи……………………………………………………………………..
Вікна і двері……………………………………………………………...
Підлоги.Експлікація підлог…………………………………………….
Зовнішнє і внутрішнє опорядження…………………………………...
ТЕП…………………………………………………………………………
Спецефікація бетонних,залізо бетонних конструкцій…………………
Тепло-технічний розрахунок……………………………………………
Список використаної літератури…………………………………
6. Список використаної літератури
1. Т.Г.Маклакова "Конструкции гражданских и промишленних зданий", Москва-1986.
В.Й.Хазін "Сільські, житлові та громадські будівлі", Київ-1995.
2. В.Й.Хазін "Сільські, житлові та громадські будівлі", Київ-1995.
3. И.А.Шерешевский "Конструирование гражданских зданий", Київ-1987.
4. О.В.Сергійчук "Архітектурно-будівельна фізика, теплотехнічний розрахунок огороджуючих конструкцій будинків", Київ-1999.
