4 Подсчёт объёмов земляных работ
4.1 Определение объемов выемок под фундаменты
Для подсчета объемов земляных работ определим вид и размеры земляного сооружения под фундаменты.
Так как здание имеет подвал, то необходимо разрабатывать котлован.
С наименьшими трудозатратами ведется разработка выемок под фундаменты с откосами. Разработка котлованов с откосами без креплений в грунтах, осушенных с помощью искусственного водопонижения, допускается при глубине выемки и крутизне откосов согласно таблице 4.1 /2/.
Согласно /3/ пункт 3.3 размеры земляных сооружений под фундаменты должны иметь минимально необходимые размеры.
Для определения объёма котлована построим продольный и поперечный разрезы котлована, тем самым определим его размеры (рисунок 1 и 2).

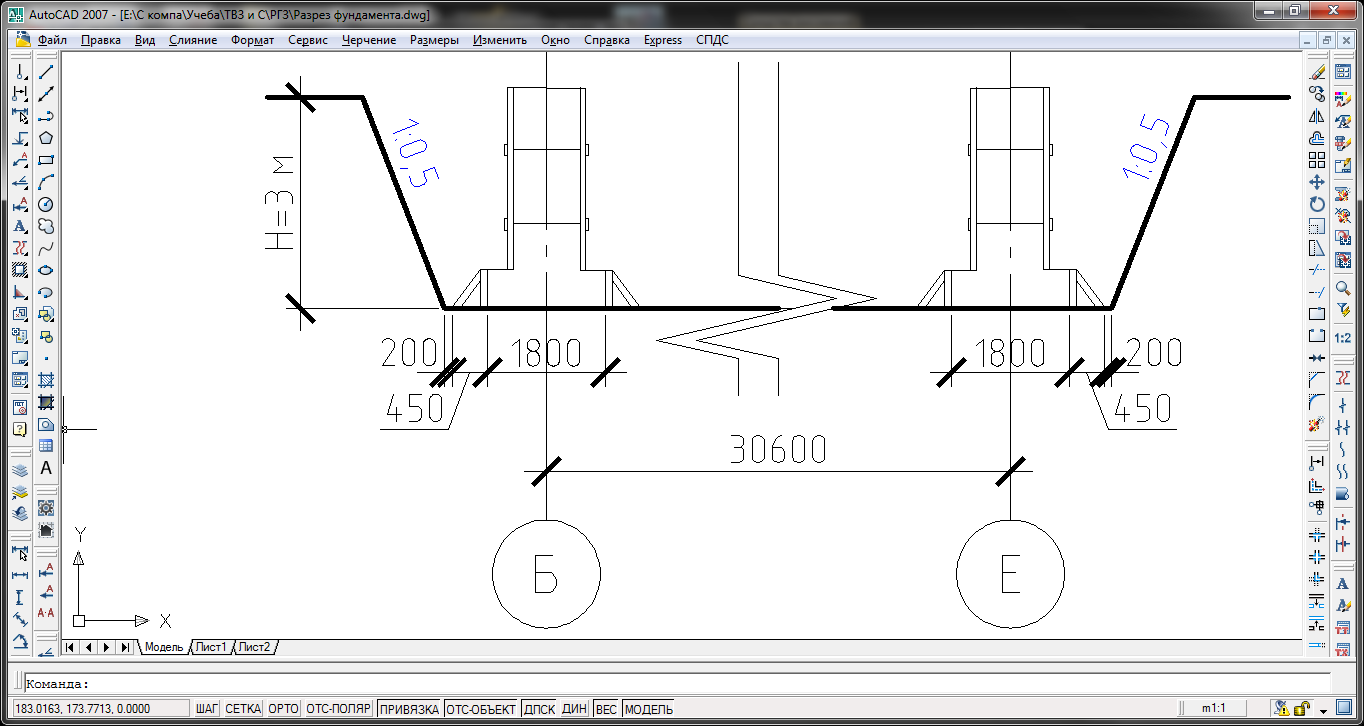

Рисунок 1 – Поперечный разрез фундаментов
Объем прямоугольного в плане котлована определяем по формуле (1):
(1)
где Н — глубина котлована, принятая равной глубине заложения фундамента, м;
Шн, Дн – ширина и длина котлована по дну, м;
Шв, Дв – ширина и длина котлована по верху, м.
Причем Шв=Шн + 2mН; Дв = Дп + 2mН,
г
де
m
- заложение откоса из таблицы 4.1 /2/.

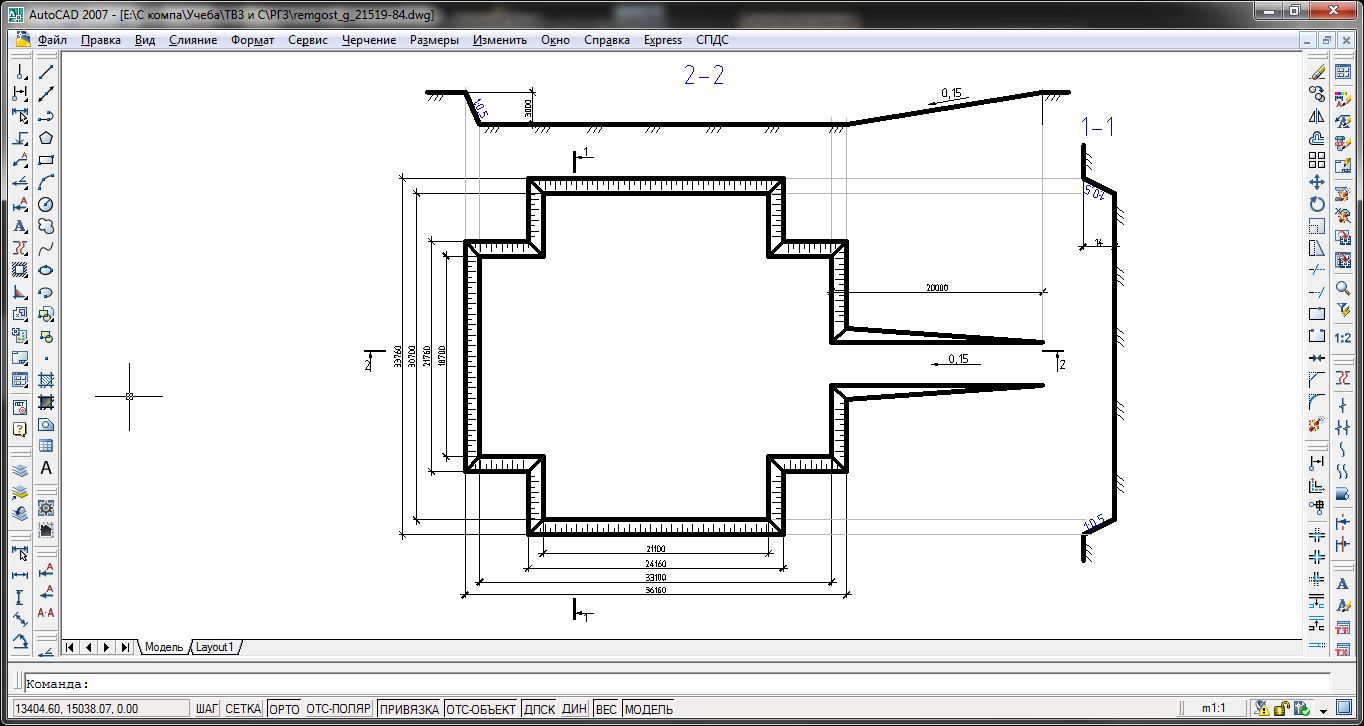

Рисунок 2 – План и разрезы котлована
К
отлован
сложного очертания разделяют на три
отдельные прямоугольные котлованы в
плане (рисунок 3). Полученные отдельные
объемы складываются, и находится общий
объем котлована сложного очертания.

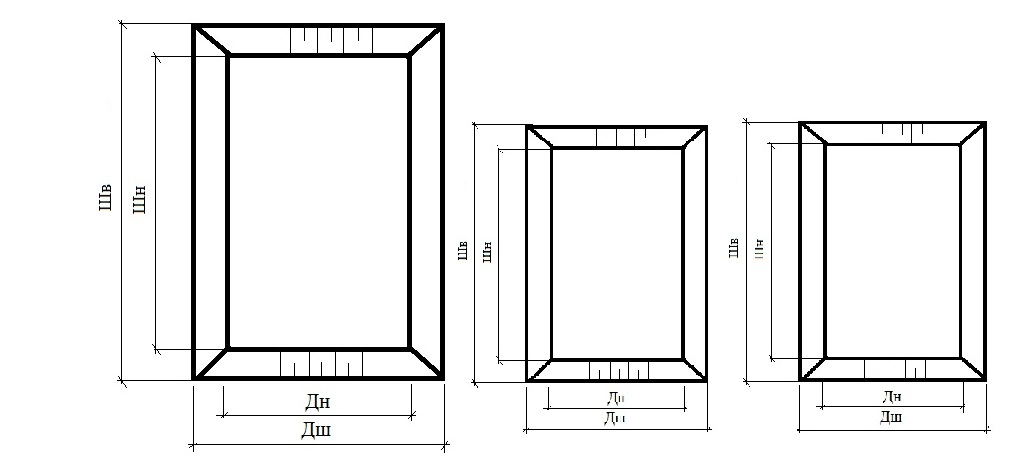

Рисунок 3 – Планы отдельных котлованов
Для суглинка угол между направлением откоса и горизонталью α=63° (таблица 4.1 /2/). Отсюда найдем горизонтальную проекцию откоса, которая равна 1,53 м. Необходимо только прибавить ее к величинам по дну, не забывая при этом умножать на 2.
Подсчет ширины и длины котлована для трех котлованов:
1) Шв = 30,7 + 2·1,53 = 33,76 (м);
Дв = 21,1 + 2·1,53 = 24,16 (м);
2) Шв = 18,7+ 2·1,53 = 21,76 (м);
Дв = 6 + 2·1,53 = 9,06 (м);
3) Шв = 18,7+ 2·1,53 = 21,76 (м);
Дв = 6 + 2·1,53 = 9,06 (м);
Рассчитываем объемы:
Общий объем котлована:
Устройство въездов и выездов из котлована необходимо для подачи механизмов, материалов и полуфабрикатов на дно котлована.
Объем въездов считаем по формуле (2):
(2)
где А - ширина въезда; для двусторонней подачи транспортных средств А=4 м;
m – заложение откоса;
Н – глубина котлована, принятая равной глубине заложения фундамента;
L – длина въезда, определяемая по формуле (3):
(3)
где i - уклон въезда, для экскаватора прямая лопата принимаем i = 0,15 м.
Общий объем разработки выемки определяем по формуле (4):
(4)
где n - количество въездов.
