Вычитание
Э
та

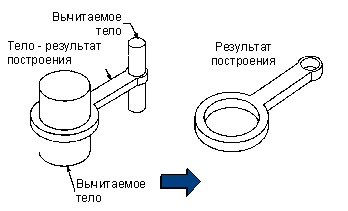

команда дает возможность вычесть
Объемное тело из сплошного тела и
Объемное тело из листового тела. Вы
можете сохранить не измененную копию
исходного тела и тела-инструмента
операции.

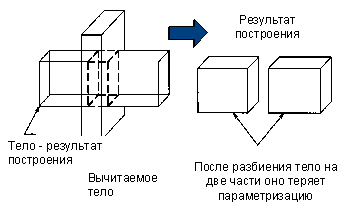

Операция
вычитания может разбить тело результат
построения на несколько не связанных
тел. Такое построение возможно, но при
этом теряется параметризация тела.
Система создает не параметризованное
тело UNPARAMETRIZED_FEATURE.
Ниже приведена таблица допустимых сочетаний тел:
Тело- результат |
Тело- инструмент |
Возможна ли операция? |
Твердое тело |
Твердое тело |
Да |
Твердое тело |
Листовое тело |
Нет |
Листовое тело |
Твердое тело |
Да |
Листовое тело |
Листовое тело |
Да |
Опции диалога
Опции диалога операции вычитания |
|
Шаги выбора |
T arget Body тело-результат – на этом шаге вы задаете тело, из которого хотите вычесть другие тела. T ool Body тело-инструмент – на этом шаге вы задаете тело или тела, которые должны вычитаться из тела-результата построения. Если тело-результат построения является объемным телом, вы можете выбрать в качестве тела-инструмента только объемное тело. Если тело-результат построения является листовым телом, вы можете выбрать в качестве тела-инструмента либо объемное тело, либо листовое тело. Если опция сохранения копии тела-инструмента не включена, то тело-инструмент исчезает после выполнения операции вычитания. |
Filter Фильтр |
Ограничения типа выбираемых тел. Фильтр может иметь значения:
|
Retain Tool Сохранить инструмент |
Если эта опция включена, то система сохраняет ассоциативную копию тела-инструмента построения. Опция сохранения тела-инструмента не доступна во время редактирования операции. |
Retain Target Сохранить тело построения |
Если эта опция включена, то система сохраняет ассоциативную копию тела-результата построения. Если в операции используется несколько тел-инструментов. То система сохраняет копию тела-результата до выполнения операции вычитания с самым первым тело-инструментом. Опция сохранения тела-результата не доступна во время редактирования операции. |
Confirm Upon Apply Подтвердить построение |
Вызов стандартного диалога подтверждения выполнения операции после того, как вы нажали кнопку Apply Применить, и система выполнила построения. |
Порядок выполнения операции вычитания
Для выполнения операции вычитания необходимо:
Выбрать тело результат построения.
