Объединение
Э
та

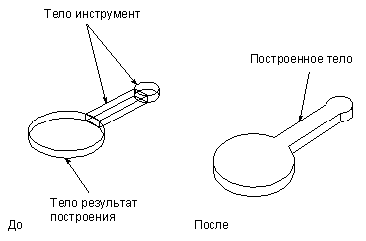

команда выполняет объединение двух
тел. Вы можете объединять два тела и два
листовых тела. Нельзя объединять тело
и листовое тело. Вы можете сохранить не
измененную копию исходного тела и
тела-инструмента операции.
Ниже приведена таблица допустимых сочетаний тел:
Тело - результат |
Тело- инструмент |
Возможность операции |
Твердое тело |
Твердое тело |
Да |
Твердое тело |
Листовое тело |
Нет |
Листовое тело |
Твердое тело |
Нет |
Листовое тело |
Листовое тело |
Нет |
Для объединения листовых тел они должны иметь общую грань. Однако лучше для этого использовать функцию сшивания Sew.
Опции диалога
Опции диалога объединения |
|
Шаги выбора |
T
T |
Retain Tool Сохранить инструмент |
Если эта опция включена, то система сохраняет ассоциативную копию тела-инструмента построения. Опция сохранения тела-инструмента не доступна во время редактирования операции. |
Retain Target Сохранить тело построения |
Если эта опция включена, то система сохраняет ассоциативную копию тела-результата построения. Если в операции используется несколько тел-инструментов. То система сохраняет копию тела-результата до выполнения операции объединения с самым первым тело-инструментом. Опция сохранения тела-результата не доступна во время редактирования операции. |
Confirm Upon Apply Подтвердить построение |
Вызов стандартного диалога подтверждения выполнения операции после того, как вы нажали кнопку Применить, и система выполнила построения. |
arget
Body тело построения
– на этом шаге вы задаете тело, с
которым хотите объединить другие
тела.
ool
Body тело-инструмент
– на этом шаге вы задаете тело или
тела, которые должны объединится с
телом-результатом построения.Порядок построения
Для выполнения операции объединения необходимо:
Выбрать тело результат построения.

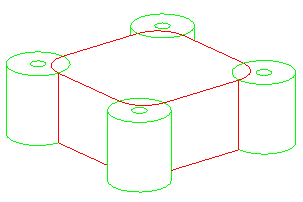

Тело-результат (красный цвет)
Выбрать одно или несколько тел-инструментов.

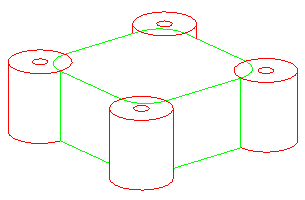

Тела-инструменты (красный цвет)
Если вы хотите сохранить неизменным тело-результат построения включите опцию Сохранить цель.
Если вы хотите сохранить неизменным телa-инструменты построения включите опцию Сохранить инструмент.
Нажать кнопку OK. Тело-результат объединяется с телами-инструментами и создается новое объединенное тело.

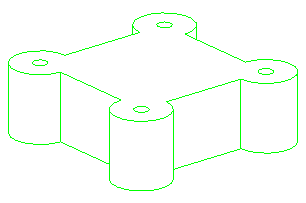

Новое объемное тело Сообщения об ошибках
Во время операции объединения тела должны контактировать между собой. В противном случае система выдает предупреждение:
Tool Solid Completely Outside Target Solid
Тело инструмент лежит полностью вне тела результат построения
Если опция копирования результата не используется и одно или несколько операций не может быть выполнено, система выдает следующее сообщение:
Only (number) features created for (number) tool bodies selected
Только (число) операций создано для (число) тел-инструментов построения
Если опция копирования результата используется и одно или несколько операций не может быть выполнено, система выдает следующее сообщение:
Cannot create any feature
Невозможно выполнить все операции
Если несколько операций не может быть выполнено, система выдает следующее сообщение:
Cannot create any feature
Невозможно выполнить все операции
