10. Кабель-каналы

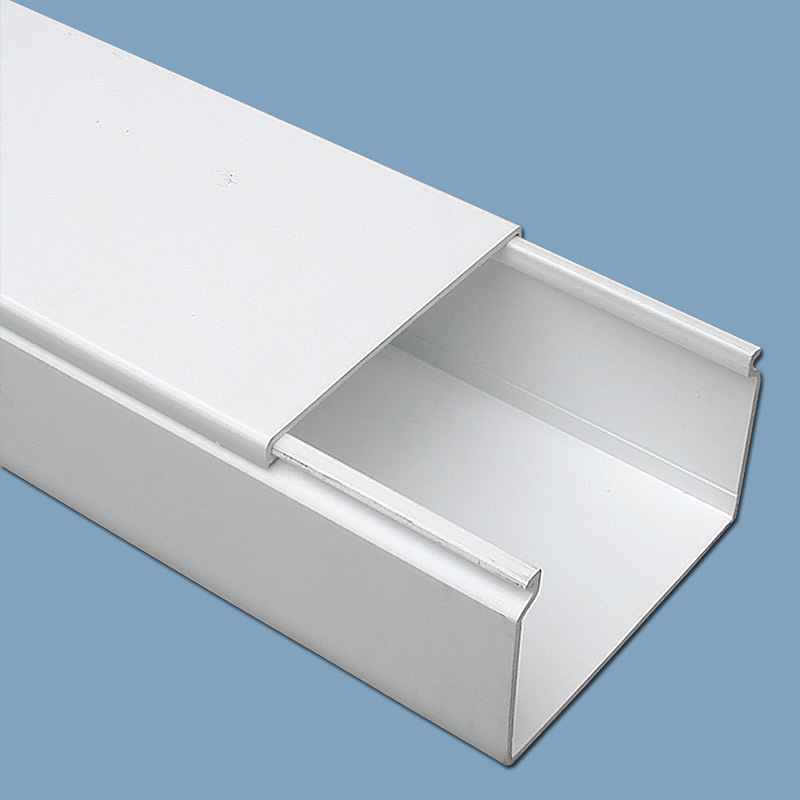

Кабель-каналы применяются для разводки кабеля внутри комнат от точки спуска его с потолка до входа в розетки, которые расположены на уровне 20 см над уровнем пола в комнатах с рабочими станциями, а также от точки входа кабеля в шкафы до точки входа в потолок в комнатах с активным оборудованием. К стенам кабель-каналы крепятся при помощи дюбель-гвоздей через 1 м. Все кабель-каналы оснащены крышками. В зависимости от места расположения в проекте используется кабель-каналы двух различных размеров:

• Размер 60х16мм – используется в комнатах с рабочими станциями. Данный выбор объясняется тем, что к розеткам подводится небольшое количество кабелей, по этому используются кабель каналы наименьшего размера.

• Размер 100х60мм – используется в комнатах с активным оборудованием. Данный выбор объясняется тем, что от коммутаторов отходит большое количество кабелей, которое потом распределяется между комнатами.

11. Заглушки, отводы и розетки.

В комнатах с рабочими станциями используются Т-образные отводы и заглушки на торцы кабель каналов. Количество розеток соответствует количеству пользователей.

12. Нейлоновые стяжки

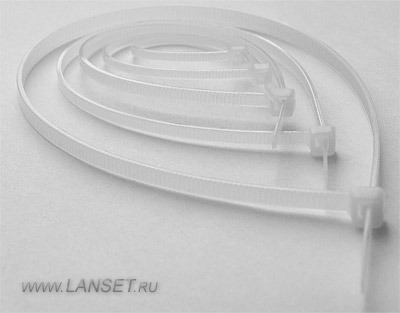

Кабеля при разводке в лотках организованы с помощью нейлоновых стяжек. С помощью них кабеля стягиваются в пучки, в зависимости от их конечного места прокладки. Это увеличивает наглядность проектируемой линии, а также упрощает прокладку кабеля. Также с помощью нейлоновых стяжек к потолку крепятся гофрированные трубки.

3. Расчет длин соединительных линий и сегментов, используемых для подключения абонентов лвс

1. Расчет длин кабельных линий

При выполнении расчетов длин соединительных линий согласно техническому заданию были приняты следующие значения некоторых параметров:

• Ширина «оконного шага» - 4м;

• Глубина всех комнат – 6м;

• Высота всех помещений – 3м;

• Ширина коридора – 2м;

• Высота расположения лотков – 2,7м;

• Резерв по длине кабеля составляет 15%.

Расчет длин производился в три этапа. Сначала рассчитывалась длина кабеля от активного оборудования до входа в комнату с рабочими станциями. Затем это значение умножалось на количество пользователей в данной комнате. После этого производился расчет длины в комнате. В результате все значения складывались. Результаты расчета соединительных линий приведены в таблице 5.

Для соединения коммутаторов в пределах одного здания используется 4-парный UTP кабель. Для соединения коммутаторов, расположенных в разных зданиях, используется одномодовый волоконно-оптический кабель. Кабель прокладывается подвесным способом. Результаты расчета длин кабельных линий между коммутаторами с учетом 15% запаса приведены в таблице 6.

Таблица 5

Комната	Число абонентов	Расстояние до комнаты	Сумма	Длина линий в комнате	Итого	Итого с 15% запасом
1_104	4	15	60	40	100	115
1_106	15	23	345	210	555	639
1_121	4	20	80	43	123	142
1_225	4	41	84	40	124	258
1_234	5	25	125	50	175	202
1_241	1	33	33	8	41	48
1_243	2	37	74	16	90	104
1_244	4	35	140	40	180	207
	Итого здание 1:					1715
2_310	4	11	44	40	84	97
2_314	4	51	204	40	244	258
2_325	4	39	156	40	196	226
2_331	4	45	180	40	220	253
2_333	4	53	212	48	260	299
2_334	4	41	164	40	204	235
2_341	4	51	204	40	244	281
	Итого здание 2:					1649
	Итого:					3364

Таблица 6

Начальная точка	Конечная точка	Длина линии	Итого с 15% запасом	Тип кабеля
Здание 1	Здание 2	100	115	Кабель с металлическим несущим тросом для прокладки между зданиями (одномодовый)
Чердак	Switch 1	75	87	Внутриобъектовый кабель (одномодовый)
Чердак	Switch 2	45	52	Внутриобъектовый кабель (одномодовый)
Switch 2	Switch 3	95	110	Внутриобъектовый кабель (одномодовый)
