Патч-панели
Патч-панели обеспечивают максимальную гибкость при эксплуатации сетей, позволяя легко и быстро переконфигурировать систему соединений.
Для подключения портв патч-панели в портам коммутатора используются патч-корды длиной в 1 метр. К задней части патч-панели подключаются кабели, приходящие от абонентов сети. Панели используются с витой парой категории 5е.

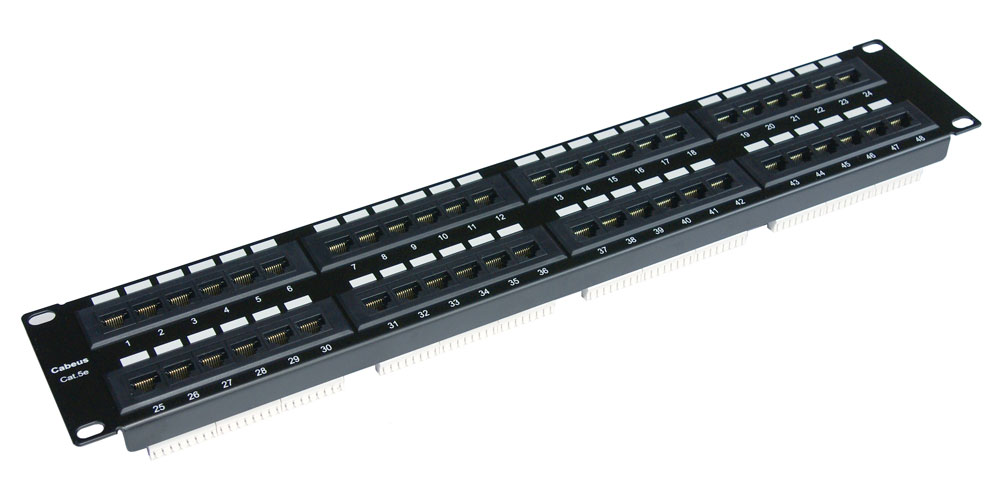

Cabeus PP-48-C5E-Dual IDC Патч-панель 19" (2U), 48 портов RJ-45, категория 5e.
Установлена в комнате 312 здания 1. Панель занимает 2 юнита в телекоммуникационном шкафу.
Cabeus PP-24-C5E-Dual IDC Патч-панель 19" (1U), 24 портов RJ-45, категория 5e.
Установлены в двух шкафах в здании 1. Каждая панель занимает 1 юнит в телекоммуникационном шкафу.

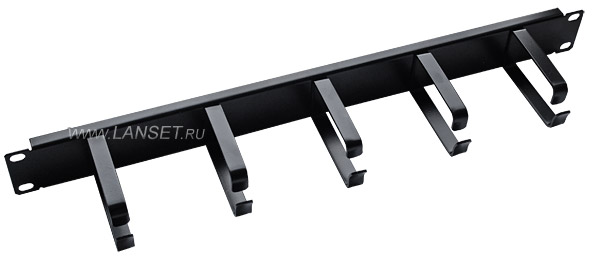

Органайзер, гориз., 19", 1U, чёрный
Органайзеры используются для упорядочивания подключаемых к панелям кабелей. Занимает 1 юнит.

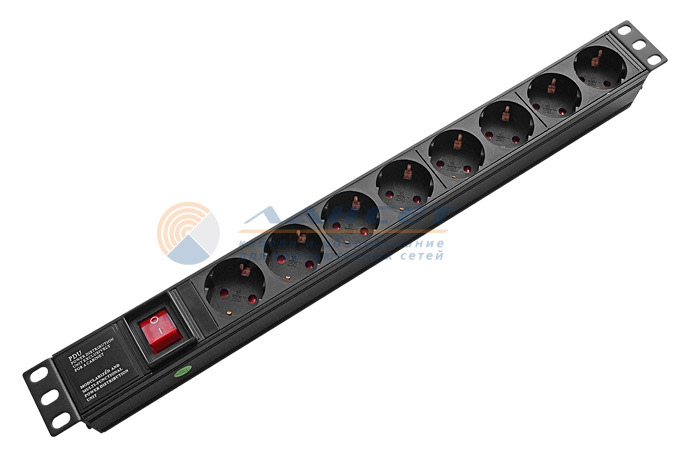

Панель электропитания 19"(Блок розеток 220V, 10A)
Блок розеток необходим для подключения оборудования к электрической сети. Блок имеет 8 розеток и занимает 1 юнит в телекоммуникационном шкафу.

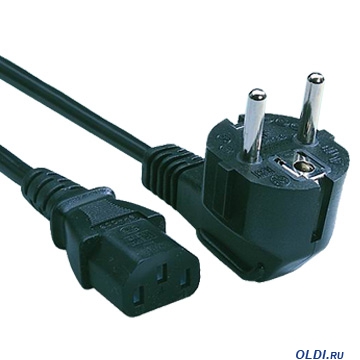

Сетевой шнур питания
Шнур Cord Power 3м
Данный тип сетевого шнура используется для подключения ИБП к электросети и активного оборудования к блоку розеток. В данном проекте необходимо 7 таких кабелей.
Шнур Cord Power Monitor-System Unit 1.8 м
Данный тип сетевого шнура используется для подключения блока розеток к ИБП. В данном проекте необходимо 3 таких кабеля.
Кабель UTP Cat.5e
В данном проекте используется кабель UTP категории 5е. Используется 4-парный кабель, который обеспечивает скорость передачи данных до 1000Мбит/с.

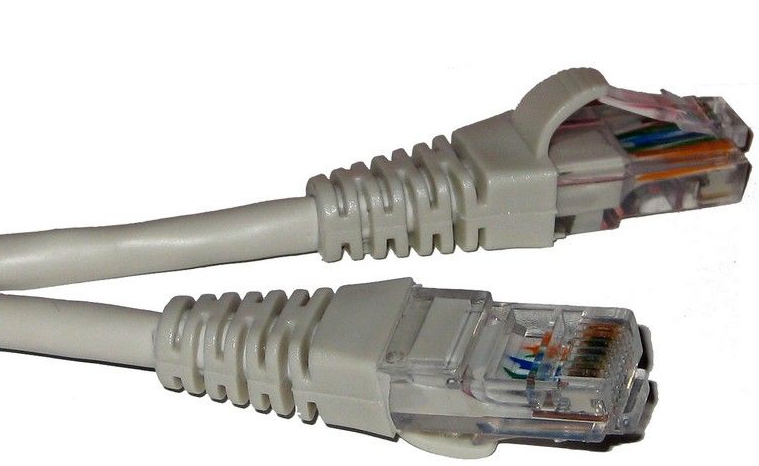

Патч-корды UTP Cat.5e
Патч-корд представляет из себя кабель типа витая пара, обжатый с двух сторон. В данном проекте используются патч-корды UTP Cat.5е. Для подключения активного оборудования в телекоммуникационных шкафах к патч-панелям используются патч-корды длиной 1 метр, для подключения абонентов к розеткам в комнатах – 3 метра.

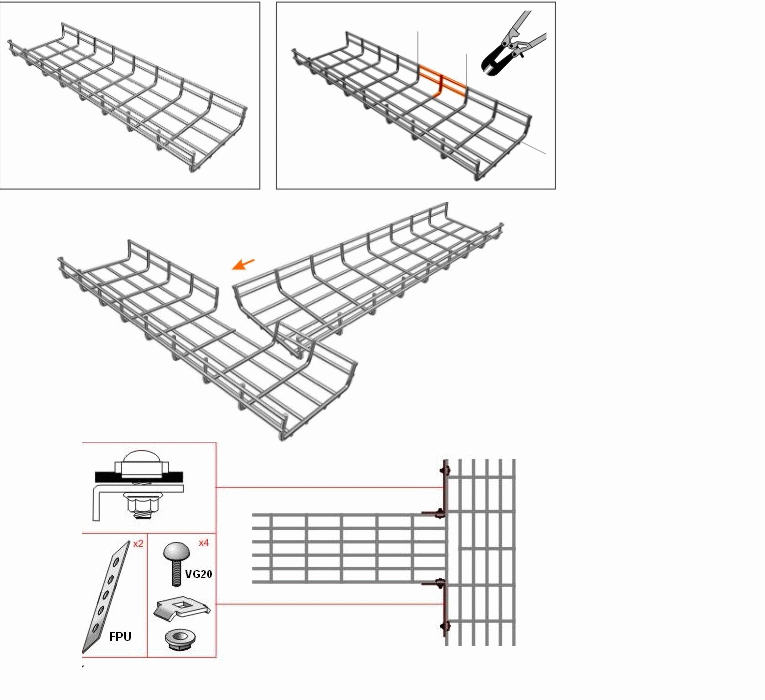

Проволочный кабельный лоток
Для прокладки кабелей по коридорам здания используются проволочные лотки. Лотки размещаются преимущественно вдоль стен коридоров и крепятся к потолку.
Проволочные лотки представляют металлические каналы. Производятся из стальной нержавеющей оцинкованной проволоки диаметром 3,5 мм. Ширина лотка – 100 мм, высота 35 мм, длина – 3 м.
Проволочная конструкция идеально подходит для кабелей нуждающихся в охлаждении, кроме того, в лотке не скапливаются конденсат и пыль..

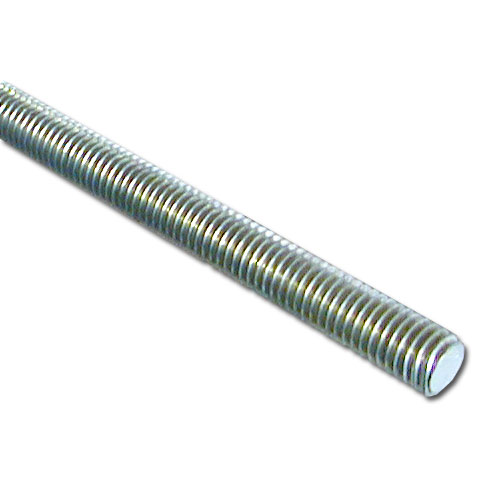

К потолку лотки крепятся с помощью шпилек. Одной стороной шпилька вкручивается в анкер, забитый в потолок. Другой стороной с помощью подвеса для шпильки крепится к проволочному лотку. Крепление выполняется через каждые 2 м.
Между собой лотки объединяются с помощью универсального соединителя.

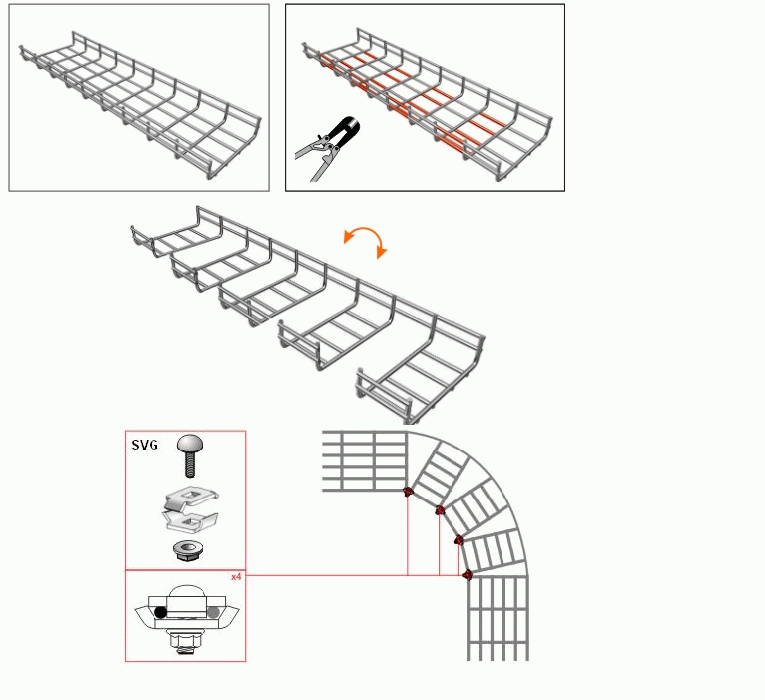

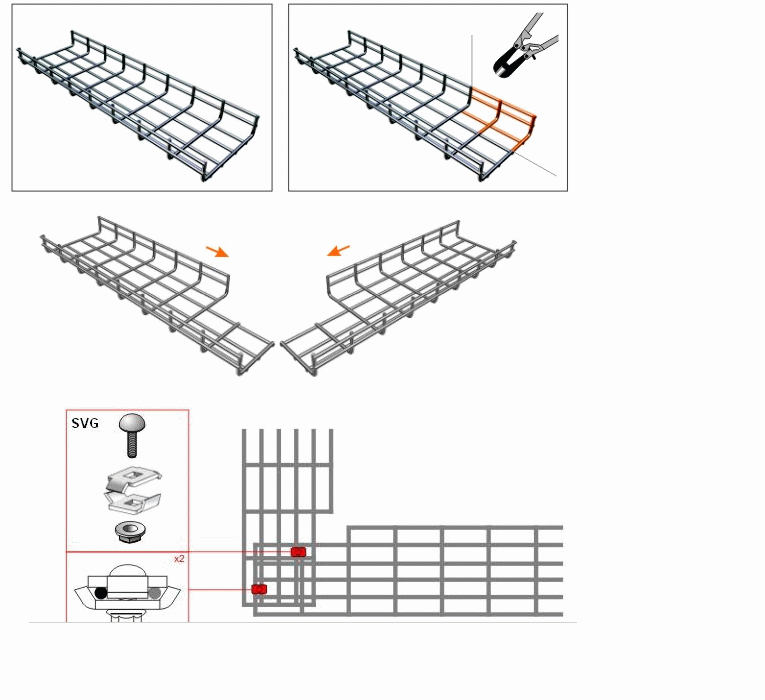

Повороты и Т-образные разводки организованы с помощью особого разреза лотков кусачками.
Гофрированная трубка
Гофрированная трубка применяется для разводки кабеля внутри комнат над подвесным потолком от точки входа линии в комнату до спуска по кабель-каналу. Ее использование обеспечивает дополнительную защиту кабеля от механических повреждений, а внутренняя металлическая проволока (протяжка) облегчает монтаж. Крепится к потолку с помощью стяжек.
