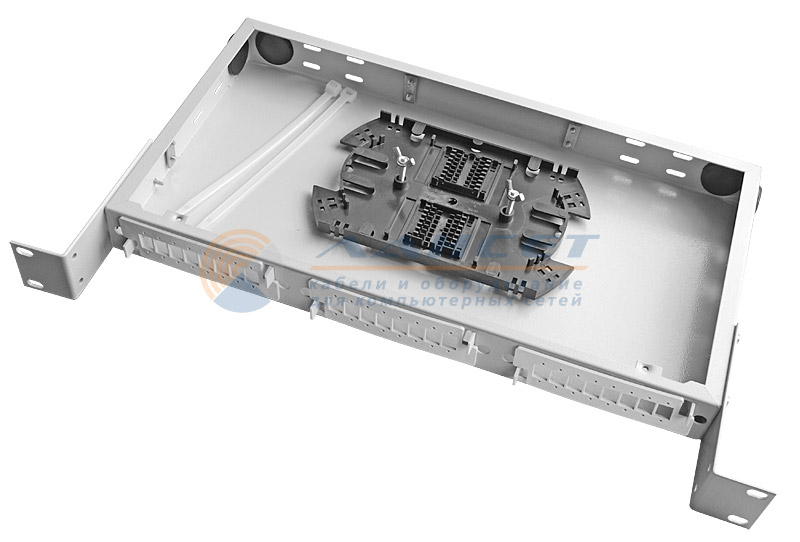

Оптическая панель (шкаф) 19", 1u на 24 sc адаптеров
Оптическая панель предназначена для монтажа в 19" шкафы. Внутри оптического бокса расположены сплайс–пластины для крепления мест сварки оптических волокон. На лицевой панели содержатся отверстия, используемые для установки проходных адаптеров типа SC-SC. ВОК вводится через заднюю сторону кросса.
В данном проекте используется три оптических кросса, которые будут размещены в телекоммуникационных шкафах (2 в первом здании и 1 во втором здании).
Ключевые особенности:
В комплект входят:
1. Сплайс-кассета
2. Крышка для кассеты
3. Три сменные пластиковые планки SC
4. Два нейлоновых хомута для крепления кабеля
5. Резиновые уплотнители для кабельных выводов
6. Планки для крепления кабеля к стенке кросса
Покрытие: порошково-полимерное, цвет серый.
Размеры:
Ширина - 41 см (с кронштейнами - 48 см)
Глубина 22,5 см (с кронштейнами 27,5 см)
Высота 4,2 см
Вес ~ 1,5 кг
Розетка оптическая sc/pc sm simplex
Проходной адаптер, к нему подключаются коннекторы с обеих сторон. Используются для обеспечения удобства обслуживания ВОК и оптических кроссов.

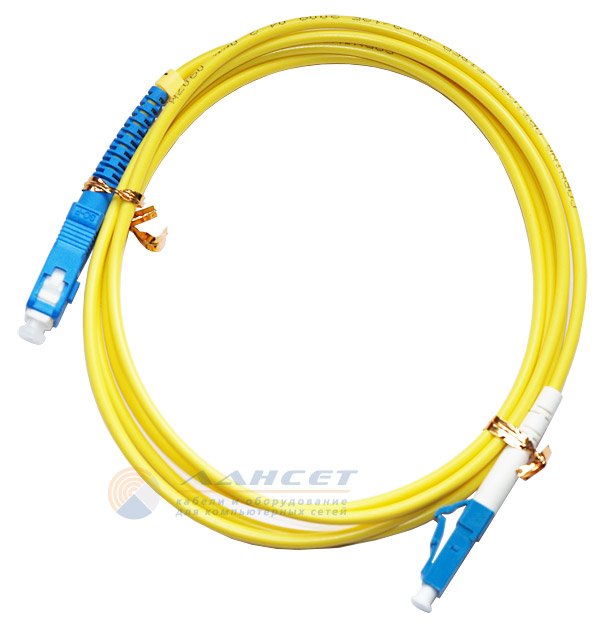

Оптический патчкорд lc-sc 9.5/125 - 1.5м (Simplex)
Используется для подключения ВОК, находящегося в оптическом кроссе, к SFP модулям, подключаемым к коммутаторам. Выбор портов обусловливает портами трансивера и оптической розеткой (LC-SC).
ZyXel sfp-lx-10 Модуль sfp (Duplex 1000Base-lx, lc, smf)
Модуль SFP-LX предназначен для подключения коммутаторов, оснащенных SFP-слотом, к сетям Gigabit Ethernet. Поддерживает передачу протокола 1Гб Ethernet 1000Base-LX по одномодовому волоконно-оптическому кабелю.
Производитель |
ZyXEL |
Модель |
SFP-LX-10 |
Тип оборудования |
Модуль mini-GBIC/SFP |
Длина волны лазера |
1310 нм |
Корпус |
Металл |
Оптоволоконные порты |
1 порт 1000Base-LX |
Оптоволоконный коннектор |
Duplex LC |
Питание |
3.3 В |
Тип оптоволокна |
Одномодовое (SM - Single-mode) |
В проекте используется 8 трансиверов для организации связи коммутаторов, расположенных в здании 1 с головным коммутатором, расположенным в здании 2 в комнате 313.

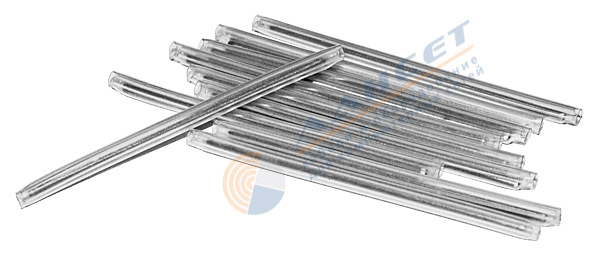

Гильзы кдзс 60мм
Все сварочные соединения волоконно-оптических кабелей должны быть защищены с помощью комплекта деталей защиты сварного соединения (КЗДС). В данном проекте используется термоусадочная гильза. При нагреве гильзы КДЗС до температуры 110-120°C внутренняя трубка полностью расплавляется, защищая место сварки волокон от внешних воздействий.
Прочие компоненты скс
Телекоммуникационные шкафы
В проекте используются телекоммуникационные шкафы двух типов:

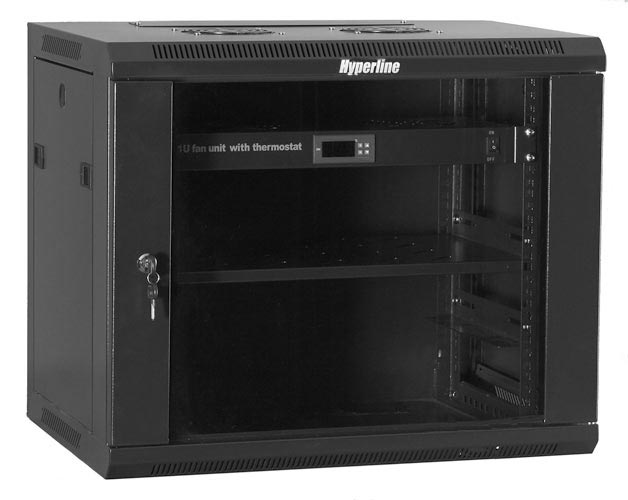

Hyperline TWM-0966-GR-RAL9004 Шкаф настенный 19-дюймовый (19"), 9U, 501x600х600, со стеклянной дверью
Основные характеристики:
Шкаф настенный 9U
Габариты (ВхШхГ): 501х600х600 мм
Допустимая нагрузка: 60 кг
Масса: 22 кг
Стеклянная дверь
Шкаф данного типа будет размещен в здании 1 в коридорах на первом и втором этажах. Содержимое шкафа будет включать в себя следующее компоненты: коммутатор GS1510-24, ИБП APC Smart-UPS SC 450VA 230V - 1U Rackmount/Tower, патч-панель на 24 порта, органайзер для патч-панели, блок розеток, оптическую распределительную панель. Итого из 9 юнитов будет занято 6.
Наибольшей глубиной из всех занимающих данные шкафы компонентов обладает ИБП. Его глубина составляет 383 мм. Выбранный шкаф обладает достаточной глубиной для установки требуемого оборудования.

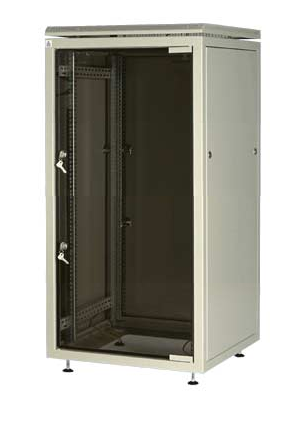

ZPAS WZ-SZBR-129-17AA-11-0000-011 Шкаф напольный 19-дюймовый (19"), серия SZB, 12U, 630x600х800мм (ВхШхГ), стекл. дверь
Основные характеристики:
Шкаф напольный 12U
Габариты (ВхШхГ): 630х600х800 мм
Масса: 51 кг
Стеклянная дверь
Шкаф данного типа будет размещен в комнате 313 здания 2. Содержимое шкафа будет включать в себя следующие компоненты: сервер HP Proliant DL120 G7, коммутатор GS2200-48, ИБП APC Smart-UPS 1500VA USB & Serial RM 2U 230V, оптическую распределительную панель, патч-панель на 48 портов, органайзер для патч-панели, блок розеток. Итого из 12 юнитов будет занято 9.
Наибольшей глубиной из всех занимающих данные шкафы компонентов обладает сервер. Его глубина составляет 700 мм. Поэтому был выбран шкаф с глубиной в 800 мм.
