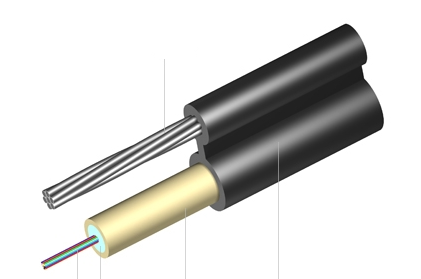

1. Кабель ик/т-т-а8-4,0 с металлическим несущим тросом, центральной трубкой

Для прокладки ВОЛС между зданиями используется кабель соответствующего типа - ВОК подвесной. Кабель восьмижильный, тип волокна одномодовый 5-8 мкм.

Ниже представлены технические характеристики кабеля типа ИК/Т.

Параметр	ИК/Т
Конструкция	На основе центр. трубки
Количество оптических волокон в кабеле	До 48
Количество элементов повива сердечника	1
Номинальный наружный диаметр кабеля, мм, от	7/16
Масса кабеля, кг/км, от	120
Длительно допустимая растягивающая нагрузка, кН	3,0 – 15,0
Допустимая раздавливающая нагрузка, кН/см	0,3
Допустимое ударное воздействие, не менее, Дж	5
Минимальный радиус изгиба	20 ø кабеля
Рабочий диапазон температур, °C	от –60°С до +70°С

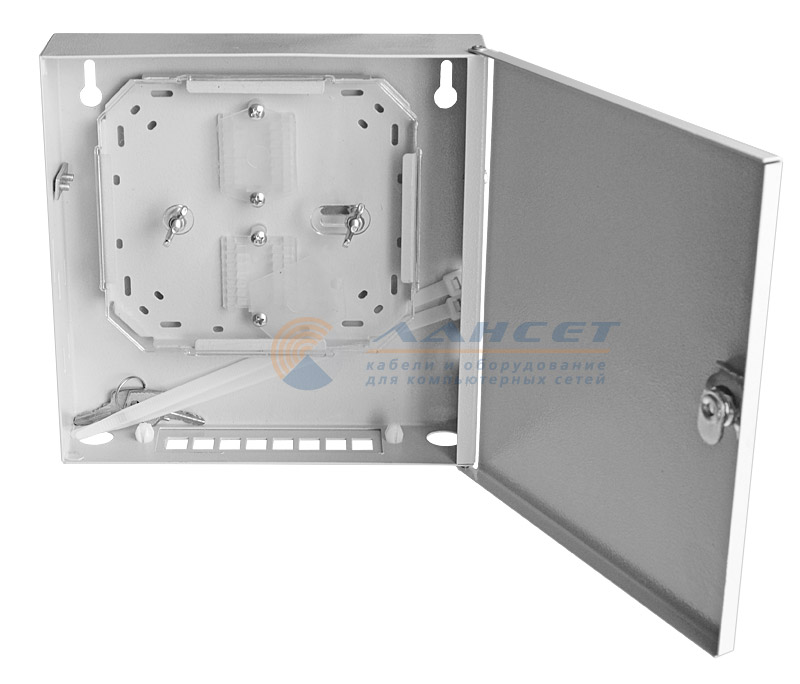

2. Настенный оптический бокс (шкаф) на 8 sc адаптеров с замком

Настенный оптический бокс, используемый для сваривания внешнего кабеля с внутриобъектовый.

Назначение и ключевые особенности:

- Оптический бокс предназначен для монтажа на стену

- Возможность установки до 8 SC проходных адаптеров

- Внутри оптического бокса расположена сплайс-пластина для крепления мест сварки оптических волокон

- Покрытие оптических боксов порошково-полимерное

- Дополнительно можно приобрести сменные планки под FC адаптеры

Технические характеристики:

Размеры, мм (ШхВхГ) 192х195х45

Количество и тип портов 8 SС

Диаметр 2-х выводов для кабелей, мм - 16

Исполнение - настенный

Вес, кг - 0,8

Материал – Сталь

В данном проекте использовано два оптических бокса, расположены они на чердаках обоих зданий.

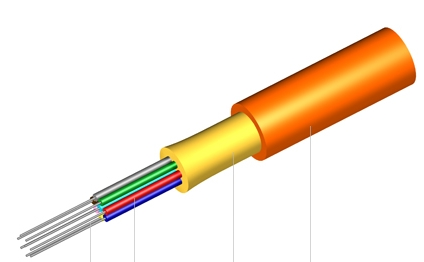

3. Кабель иква-па8-0,5 внутриобъектовый, одномодовый

Для прокладки ВОЛС по межэтажным кабельным туннелям, а также разводке по зданию используется внутриобъектовый восьмижильный ВОК. Выбор объясняется тем, что данный тип кабеля более гибкий, что облегчает прокладку и обслуживание.



Параметр	ИКВА–П...
Количество оптических волокон в кабеле	До 24
Количество элементов сердечника	–
Диаметр оптического волокна в покрытии, мм	2,0
Габариты кабеля от, мм	4
Масса кабеля, кг/км, от	40
Длительно допустимая растягивающая нагрузка, кН	0,05 – 3,0
Допустимая раздавливающая нагрузка, кН/см	0,05
Допустимое ударное воздействие, не менее, Дж	1
Минимальный радиус изгиба	20 ø кабеля
Рабочий диапазон температур, °C	от –10°С до +50°С
Температура прокладки и монтажа, не менее, °C	–10°С

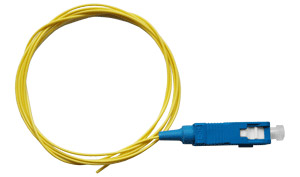

4. Пигтейл Оптический (Pigtail), sc, sm, simplex 1.5 meters

Пигтейл представляет собой отрезок кабеля, оконеченный с одной стороны коннектором определенного типа. Соединение оптического пигтейла с волокном кабеля осуществляется с помощью сварки или механических неразъемных соединений. Используется для оконцовки внутреобъектового кабеля в оптических кроссах. Кабель заводится в кросс, разделывается и волокна из этого кабеля подвариваются к пигтейлам.
