Краткое описание и характеристики выбранного оборудования
Для предотвращения несанкционированного доступа или хищения, а также повышения удобства его обслуживания, активное оборудование ЛВС должно быть размещено в специализированных шкафах 19”, предназначенных для монтажа телекоммуникационного оборудования. Размер шкафов выбирается исходя из числа оборудования, монтируемого в него. В данном проекте используются одни шкаф на 12 юнитов и два шкафа на 9 юнитов. Каждый шкаф имеет ИБП, оптическую распределительную панель, патч-панель, блок розеток и органайзер и свитч. Первый шкаф также имеет сервер.
Подключение портов патч-панели к коммутатору осуществляется с помощью патч-кордов UTP Cat.5e длинной 1 м. Подключение портов оптической панели к SFP порта коммутатора осуществляется с помощью оптических патч-кордов длинной 1,5 м.
Разводка кабелей связи по коридорам производится с помощью проволочных лотков, прикрепленных к подвесному потолку шпильками.
Организация кабельной системы в комнатах выполнена с помощью пластиковых кабель каналов, а также гофрированных трубок. Пластиковые кабель-каналы устанавливаются вертикально в местах спуска кабеля связи с потолка и подводят их к розеткам. Кабель-каналы удобны в использовании благодаря простоте монтажа, а также с их помощью можно легко и удобно расположить кабеля в комнатах. Гофрированные трубки располагаются над подвесным потолком и проводят кабель от точки входа в комнату до точек спуска с потолка. Основными плюсами ее использования являются легкость монтажа, низкая цена и гибкость.
К розеткам абоненты подключаются с помощью патч-кордов UTP Cat.5e длиной 3 метра.
Характеристики коммутаторов

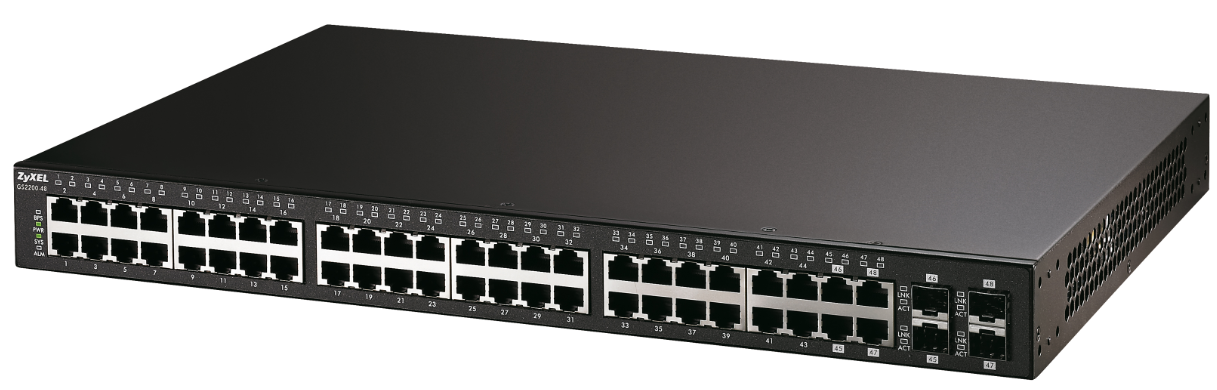

1. GS2200-48
48-портовый управляемый коммутатор Gigabit Ethernet 48 разъемами 10/100/1000 BASE-T RJ-45 и 4 SFP-слотами, совмещенными с портами 1000BASE-T.
Интерфейс: |
48 портов 10/100/1000 BASE-T Ethernet RJ-45 4 SFP-слота совмещенных с портами 1000BASE-T |
||
Стандарты: |
IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3z Fiber Gigabit Ethernet IEEE 802.3ad объединение каналов LACP IEEE 802.1Q виртуальные локальные сети VLAN IEEE 802.1d связующее дерево STP IEEE 802.1w быстрое связующее дерево RSTP IEEE 802.1s множество связующих деревьев MSTP |
||
Производительность: |
|
||
Потребляемая мощность: |
Максимум 92,8 Вт |
||
Электропитание: |
АС: Внутренний источник питания от сети переменного тока 100 ... 240 В, 50/60 Гц, максимум 0.5 A |
||
Габариты: |
438(Ш) мм x 310(Д) мм x 44,5(В) мм, Исполнение 19'/ 1U |
||
Вес: |
4 кг |
||
Требования: |
Компьютер с сетевым адаптером Ethernet 10 Mбит/с, 100 Mбит/с или 1000 Mбит/с 10Base-T: Кабель 2 пары Кат. 3 UTP или лучший 100Base-TX: Кабель 2 пары Кат. 5 UTP или лучший 1000Base-T: Кабель 4 пары Кат. 5 UTP или лучший Розетка питания 220 В переменного тока |

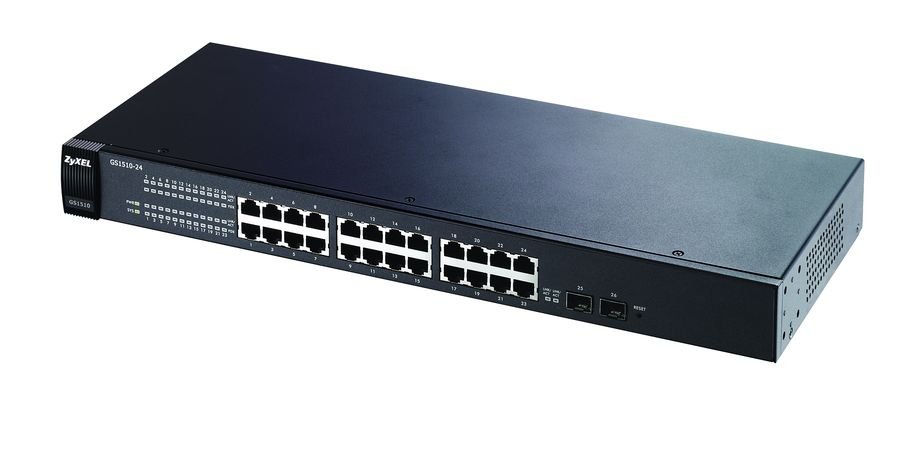

1. GS1510-24
Интеллектуальный коммутатор Gigabit Ethernet с 24 разъемами RJ-45 и 2 SFP-слотами.
Интерфейс: |
24 порта 10/100/1000BASE-T 2 порта Gigabit SFP |
||
Стандарты: |
IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3z Fiber Gigabit Ethernet IEEE 802.3ad объединение каналов LACP IEEE 802.1Q виртуальные локальные сети VLAN IEEE 802.1w быстрое связующее дерево RSTP |
||
Производительность: |
|
||
Потребляемая мощность: |
Потребляемая мощность 21Вт |
||
Электропитание: |
С питанием от переменного тока:100-240 В перем. тока, 50/60 Гц, 0,4 A макc |
||
Габариты: |
Габариты: 440(Ш) мм x 170(Д) мм x 44.5(В) мм, Исполнение 19'/ 1U |
||
Вес: |
2.4 кг |
||
Требования: |
Компьютер с сетевым адаптером Ethernet 10 Mбит/с, 100 Mбит/с или 1000 Mбит/с 10Base-T: Кабель 2 пары Кат. 3 UTP или лучший 100Base-TX: Кабель 2 пары Кат. 5 UTP или лучший 1000Base-T: Кабель 4 пары Кат. 5 UTP или лучший Розетка питания 220 В переменного тока |
