Выбор источника бесперебойного питания
Согласно техническому заданию максимальное время электропитания от накопителя ИБП должно составить 15 минут.
Расчет необходимой мощности источников бесперебойного питания:
Комната 313 здания 2
В данной комнате расположен сервер, потребляемая модность которого равна 400 Вт и коммутатор, максимальная потребляемая мощность которого равна 92,8 Вт. Таким образом, общая потребляемая мощность составляет 493 Вт. При данных требованиях ИБП APC Smart-UPS 1500VA USB & Serial RM 2U 230V обеспечит примерно 28 минут работы оборудования (см.рис.1).

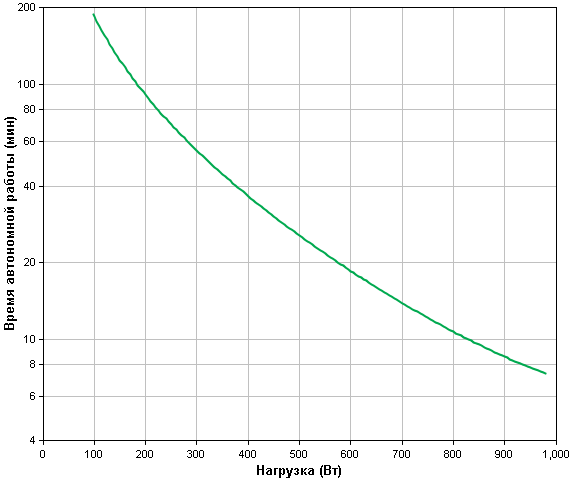

Рис.1 Время работы ИБП APC Smart-UPS 1500VA USB & Serial RM 2U 230V при заданных параметрах
Здание 1
Потребляемая мощность коммутатора равна 21 Вт. При данных требованиях ИБП APC Smart-UPS SC 450VA 230V - 1U Rackmount/Tower обеспечит примерно 175 минут работы оборудования (см.рис.2).

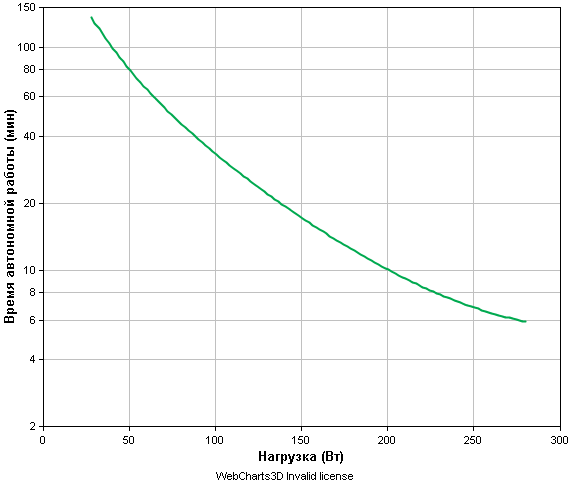

Рис.2 Время работы ИБП APC Smart-UPS SC 450VA 230V - 1U Rackmount/Tower при заданных параметрах
Расчет единовременных затрат на приобретение комплектующих и материалов
Активное оборудование ЛВС
Наименование |
Цена, руб. |
Количество |
Сумма, руб. |
Коммутатор GS2200-48 |
43 900 |
1 |
43 900 |
Коммутатор GS1510-24 |
9 796 |
2 |
19 592 |
Итого: |
63 492 |
Сервер и ИБП
Наименование |
Цена, руб |
Количество |
Сумма, руб |
Сервер HP ProLiant DL120 G7 |
29 289 |
1 |
29 289 |
ИБП Smart APC SUA1500RMI2U |
29 490 |
1 |
29 490 |
ИБП 450VA Smart APC SC450RMI1U |
8 480 |
2 |
16 960 |
Итого: |
75 739 |
Компоненты СКС
Наименование |
Цена, руб |
Количество |
Сумма, руб |
ВОК ИК/Т-Т-А8-4,0 SMF, 8 жил, кабель с металлическим несущим тросом для подвеса между зданиями |
26,73 |
115 |
3 073,95 |
ВОК, SMF, 8 жил, ИКВА-ПА8-0,5 внутриобъектовый, одномодовый |
31,8 |
249 |
7 918,2 |
Оптическая панель (шкаф) 19", 1U на 24 SC адаптеров + сплайс кассета |
435 |
3 |
1 305 |
Настенный оптический бокс (шкаф) на 8 SC адаптеров с замком + сплайс-касета |
480 |
2 |
960 |
Пигтейл Оптический (Pigtail), SC, SM, simplex 1.5 meters SMF (8 шт) |
340 |
2 (16 шт.) |
680 |
Розетка оптическая SC/PC SM simplex (30 шт) |
330 |
1 (16 шт.) |
330 |
Оптический патчкорд LC-SC 9.5/125 - 1.5м (Simplex) |
110 |
16 |
1760 |
Модуль SFP ZyXEL SFP-LX-10 |
2260 |
8 |
18 080 |
Гильзы КДЗС 60мм (12 шт) |
32 |
4 (40 шт.) |
128 |
Кабель UTP 4 Cat.5e (305 м) |
1 120 |
12 (3364 м) |
13 440 |
PC-5e-1m-GY Патч-корд UTP, Cat.5e, 1м |
20 |
69 |
1 380 |
PC-5e-3m-GY Патч-корд UTP, Cat.5e, 3м |
36 |
67 |
2 412 |
Hyperline TWM-0966-GR-RAL9004 Шкаф настенный 19-дюймовый (19"), 9U, 501x600х600, со стеклянной дверью |
5 238,75 |
2 |
10 477,5 |
ZPAS Шкаф напольный 19-дюймовый (19"), 12U, 630x600х800, стекл. дверь |
21 082 |
1 |
21 082 |
Cabeus PP-24-C5E-Dual IDC Патч-панель 19" (1U), 24 портов RJ-45, категория 5e |
759,14 |
2 |
1 518,28 |
Cabeus PP-48-C5E-Dual IDC Патч-панель 19" (2U), 48 портов RJ-45, категория 5e |
1 437,64 |
1 |
1 437,64 |
Органайзер, гориз., 19", 1U, чёрный |
150 |
3 |
450 |
Блок розеток 220В, 19", 1U, 8 розеток |
550 |
3 |
1 650 |
шнур Cord Power Monitor-System Unit 1.8 м |
60 |
3 |
180 |
шнур Cord Power 3м |
62 |
7 |
434 |
Эвантер PL100.35 Проволочный лоток, оцинкованный 100х35мм |
87,04 |
295 м |
2 5676,8 |
Эвантер SVG Универсальный соединитель к проволочным лоткам Эвантер |
18,00 |
375 |
6 750 |
Эвантер LA8 Забивной анкер LA8, L=30mm |
9,73 |
168 |
1 634,64 |
Эвантер VS8ZP Шпилька М8 L=1000мм, оцинкованная |
48,00 |
168 |
8 064 |
Эвантер FL nut M8 Гайка с фланцем для шпильки М8 |
2,21 |
168 |
371,28 |
Эвантер FB Подвес для шпильки к проволочным лоткам Эвантер |
17,38 |
168 |
2 919,84 |
Труба гибкая гофрированная 50 мм из самозатухающего ПВХ-пластиката |
27,94 |
620 м |
17 322,8 |
ДКС 51050 Держатель с защелкой, д.50мм |
7.94 |
310 |
2461,4 |
Efapel 10070CBR Короб (миниканал), 60x16мм, с 2я перегородками |
113,69 |
195 м |
22169,55 |
Efapel 10071ABR Отвод, Т-образный, 60х16мм |
24,02 |
32 |
768,64 |
Efapel 10075ABR Заглушка торцевая, 60х16мм |
21,10 |
69 |
1 455,9 |
Efapel 10077ABR Отвод для внешней розетки, 60х16мм |
25,20 |
67 |
1 688,4 |
Neomax BX-U-18 Розетка компьютерная RJ-45(8P8C), категория 5e, одинарная, внешняя |
43,67 |
67 |
2925,89 |
Efapel 13080CBR Короб (кабельный канал), 100х60мм |
261,34 |
9 |
2 352,06 |
Efapel 13085ABR Заглушка для короба 100х60 |
49,81 |
3 |
149,43 |
Хомут nylon 3,0*150мм белый Rexant (упаковка 100шт) |
18 |
20 |
360 |
Дюбель гвоздь 10х100 Wkret-Met (50 шт.) |
282,09 |
4 (200 шт.) |
1128,36 |
Внешний оптический привод Toshiba DVD-RW |
1320 |
1 |
1320 |
Итого: |
188 217 |
Общая стоимость проектам составила 327 448 рублей.
