Окно представления информации об ошибках в виде гистограмм
Для вызова окна отображения информации об ошибках в виде гистограмм нажмите клавишу <Hist>. На дисплее отобразятся в виде гистограммы результаты прошлого сеанса измерений. Например, в соответствии с рисунком 3.12.

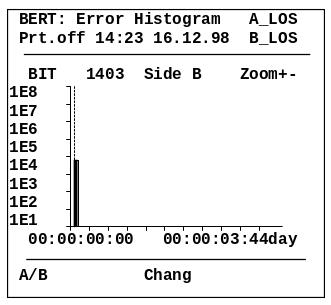

Рисунок 3.12
По оси абсцисс (горизонтальная линия) отложены моменты времени, а по оси ординат (вертикальная линия) отложена интенсивность ошибок в степенном представлении (например, 1Е4 – это 10000 ошибок). Ось времени масштабируется нажатием клавиш [+] и [–]. Масштаб может быть представлен в размерах дней {day}, часов {hour}, минут {min}, секунд {sec}.
При изменении масштаба на дисплее отображается гистограмма для момента времени, отмеченного вертикальным курсором в виде прерывистой линии. Курсор можно передвигать клавишами [], [].
В нижней части дисплея показывается интервал времени, представленный в данный момент на экране. Слева – начальный момент времени, а справа – конечный.
Для того чтобы изменить моменты времени, отображаемые на дисплее (например, необходимо посмотреть другой диапазон секунд), необходимо в масштабе минут установить курсор на требуемое место, а затем вызвать масштаб секунд. Пример просмотра гистограммы, с переходом из масштаба минут в масштаб секунд, показан на рисунках 3.12(а), 3.12(б).

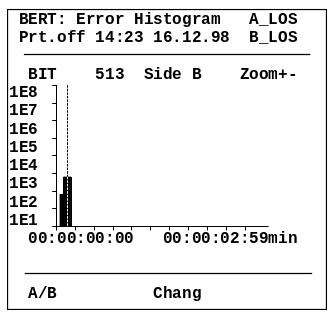

Рисунок 3.12(а)

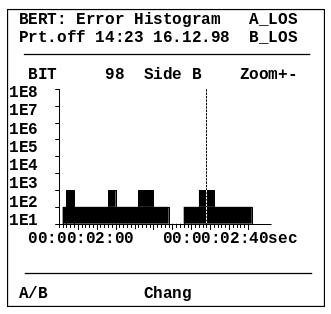

Рисунок 3.12(б)
В каждом из масштабов вверху отображается вид ошибок (например, {BIT}), количество ошибок данного вида в момент времени, отмеченный курсором, обозначение приемной стороны, для которой было выполнено измерение (например, {Side B}) и напоминание названий клавиш для изменения масштаба {Zoom+–}.
В каждом из масштабов высота черной области определяет то количество ошибок, которое произошло в момент времени данного масштаба (за день, за час, за минуту, за секунду).
Тип ошибок может быть изменен нажатием клавиши <Chang>, а направление – клавишей <A/B>.
Отчет о результатах измерений в соответствии с рекомендациями мсэ-т g.821, g.826
Для просмотра отчета, в соответствии с заказанным видом, нажмите клавишу <G.821> (<G.826>). Отчеты по G.821 и G.826 на дисплее представлены на рисунках 3.13 а,б.

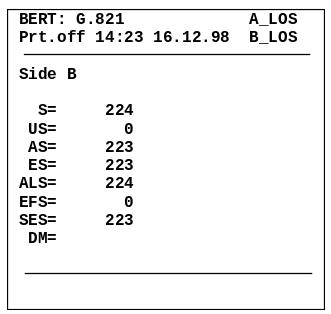

Рисунок 3.13(а) Рисунок 3.13(б)
S – общее количество секунд в сеансе измерения.
US – недоступные секунды.
AS – доступные секунды.
ES – пораженные секунды.
EFS – свободные от ошибок секунды.
SES – сильно пораженные ошибками секунды.
DM – минуты низкого качества.
ALS – секунды аварий.
BBE – блоки битовых ошибок.
Отображение аварий
Для вызова страниц отображения аварий нажмите клавишу <ALARM> в страницах отображения ошибок (см. 3.2.2). Дисплей примет вид в соответствии с рисунком 3.14.

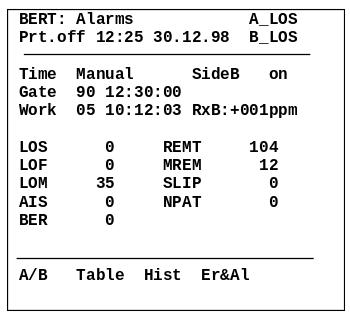

Рисунок 3.14
Это окно аналогично окну представления ошибок, описанному в 3.2.2, только вместо информации об ошибках отображаются состояния счетчиков аварий.
<A/B> – переключение направлений А или В.
<Table> – вызов окна с табличным представлением отчета о результатах измерений. В таблице отображаются аварии, зарегистрированные во время измерений, дается информация о длительности аварий.
<Hist> – вызов окна представления информации об авариях в виде гистограммы.
<Er&Al> – вызов меню ввода калиброванных ошибок и генерации аварий, описанного в 3.2.1.6
