Меню результатов измерений синусоидального сигнала {Drop & Result}

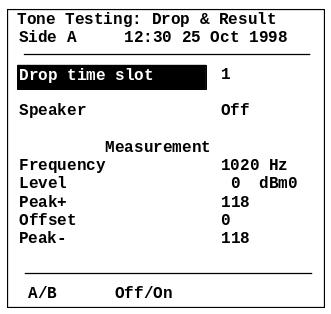

С помощью клавиш [], [] выберите строку {Drop} в меню верхнего уровня, нажмите клавишу <Select> или <Drop> в {Insert Menu}, после чего дисплей примет вид в соответствии с рисунком 2.77.
Рисунок 2.77
{Side} – указатель направления, с которого производится прием.
{Drop time slot #} /выделяемый КИ/ – строка указания номера канального интервала для выделения из него сигнала и измерения его параметров. Редактирование номера канального интервала осуществляется также, как в строке {Testtime slot #} в окне {Insert Menu}.
{Speaker} /громкоговоритель/ – строка включения или выключения громкоговорителя, позволяющего прослушать содержимое выбранного канального интервала. Для включения/выключения громкоговорителя выберите строку {Speaker} с помощью клавиш [], [] и нажмите клавишу <On/Off>. При выключенном громкоговорителе сигнал прослушивается в телефонной трубке.
{Measurement} /измерение/ – заголовок для строк отображения результатов измерений.
{Frequency} /частота/ – измеренное значение частоты.
{Level} /уровень/ – измеренное значение уровня.
{Peak +} – измеренное положительное пиковое значение амплитуды синусоидального сигнала в восьмиразрядном коде.
{Offset} – смещение синусоидального сигнала относительно нулевого значения.
{Peak -} – измеренное отрицательное пиковое значение амплитуды синусоидального сигнала в восьмиразрядном коде.
<A/B> – клавиша смены направления приема. Одновременно может измеряться сигнал, принимаемый только с одного направления.
<Insert> /вставка/ – клавиша перехода в окно {Insert Menu}.
<On/Off> – клавиша включения/выключения громкоговорителя.
Меню установки параметров и режимов служебной связи {Orderwire}

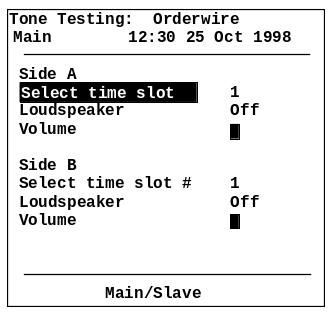

Для вызова меню установки параметров и режимов служебной связи с помощью клавиш [], [] выберите строку {Orderwire} /служебная связь/ в меню верхнего уровня, нажмите клавишу <Select>, после чего дисплей примет вид в соответствии с рисунком 2.78.
Рисунок 2.78
{Main} /ведущий/ – режим синхронизации передатчика, в котором источником тактовой частоты для него является внутренний генератор.
{Slave} /ведомый/ – режим синхронизации передатчика, в котором источником тактовой частоты для него является тактовая частота приемника.
{Side A} – заголовок поля установки параметров для организации служебной связи в направлении передачи ТхА и приема RxA.
{Side В} – заголовок поля установки параметров для организации служебной связи в направлении передачи ТхB и приема RxВ.
Прием и передача ведутся по направлению, в поле которого находится курсор. Одновременно можно работать только с одним направлением.
{Select time slot #} – строка указания номера канального интервала для организации служебной связи на передаче и на приеме. Редактирование номера канального интервала осуществляется также, как в строке {Test time slot #} в окне {Insert Menu}.
{Loudspeaker} /громкоговоритель/ – строка указания включения/выключения громкоговорящего приема с соответствующего направления. Для включения/выключения громкоговорителя с помощью клавиш [], [] выберите строку {Loudspeaker} и нажмите клавишу <On/Off>. При выключенном громкоговорителе выбранный КИ прослушивается в телефонной трубке.
{Volume} /громкость/ – cтрока регулировки громкости приема. Для регулировки громкости с помощью клавиш [] [] выберите строку {Volume} и установите требуемую громкость клавишами <+>, <–>.
<On/Off> – клавиша включения/выключения громкоговорителя.
<+> – клавиша увеличения громкости устройства, выбранного в строке {Loudspeaker}.
<–> – клавиша уменьшения громкости устройства, выбранного в строке {Loudspeaker}.
<Main/Slave> – клавиша выбора режима синхронизации передатчика.
