И сследование потока в криволинейном канале.
Цель работы: изучение особенностей течения потока через криволинейные каналы.
Описание экспериментальной установки.

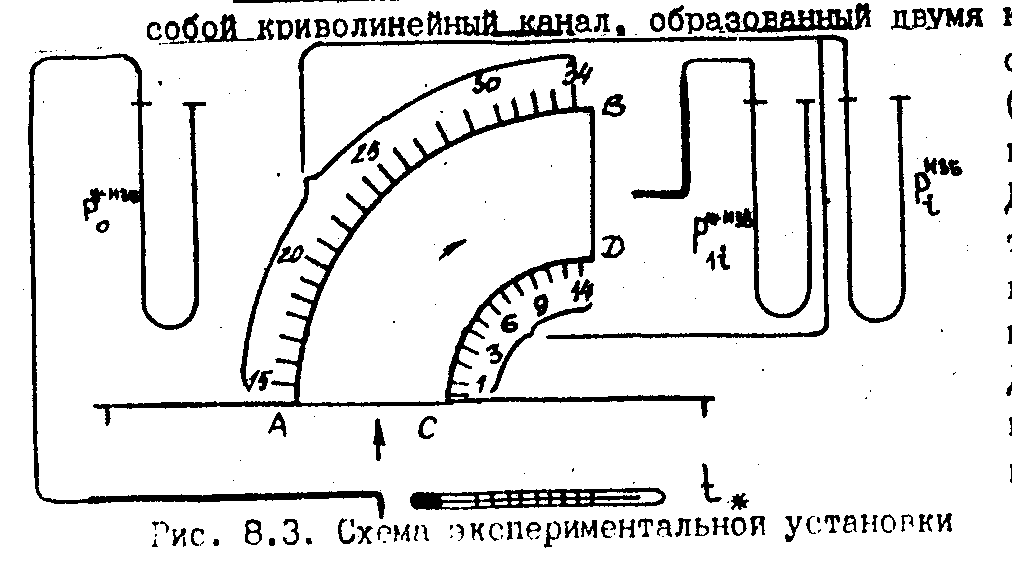

Рабочая часть представляет собой криволинейный канал, образованный двумя криволинейными стенками АВ и СД Угол поворота канала 900. Для измерения статического давления криволинейные стенки дренированы. Дренажи выведены на дренажную панель. На выходе из канала установлено координатное устройство для перемещения в плоскости выходного сечения зонда для измерения давления полного торможения.
Показания барометра |
|
|
|
мм.рт.ст. |
750 |
|
мбар |
1000 |
Параметры канала |
|||||
а1 |
мм |
60 |
r |
мм |
108 |
а2 |
мм |
37 |
r |
мм |
204 |
х |
мм |
5 |
a |
мм |
48 |
Параметры перед каналом |
||
|
мм.в.ст |
390 |
|
|
24 |
|
мм.в.ст |
10543 |
Журнал наблюдений
Bt=100 мбар |
tв=24С |
|
Р0*изб |
мм.вод.ст. |
390 |
1 |
Выпуклая сторона |
360 |
2 |
320 |
|
3 |
280 |
|
4 |
245 |
|
5 |
190 |
|
6 |
160 |
|
7 |
120 |
|
8 |
75 |
|
9 |
35 |
|
10 |
-10 |
|
11 |
-40 |
|
12 |
-70 |
|
13 |
-70 |
|
14 |
-10 |
|
15 |
Вогнутая сторона |
475 |
16 |
470 |
|
17 |
455 |
|
18 |
445 |
|
19 |
440 |
|
20 |
420 |
|
21 |
400 |
|
22 |
370 |
|
23 |
340 |
|
24 |
330 |
|
25 |
315 |
|
26 |
285 |
|
27 |
265 |
|
28 |
240 |
|
29 |
220 |
|
30 |
195 |
|
31 |
180 |
|
32 |
160 |
|
33 |
130 |
|
34 |
95 |
|
Коэффициенты давления на стенках канала
№ дрен. |
|
|
|
|
|||
1 |
Выпуклая сторона |
0,923077 |
|
2 |
0,820513 |
||
3 |
0,717949 |
||
4 |
0,628205 |
||
5 |
0,487179 |
||
6 |
0,410256 |
||
7 |
0,307692 |
||
8 |
0,192308 |
||
9 |
0,089744 |
||
10 |
-0,02564 |
||
11 |
-0,10256 |
||
12 |
-0,17949 |
||
13 |
-0,17949 |
||
14 |
-0,02564 |
||
15 |
Вогнутая сторона |
1,217949 |
|
16 |
1,205128 |
||
17 |
1,166667 |
||
18 |
1,141026 |
||
19 |
1,128205 |
||
20 |
1,076923 |
||
21 |
1,025641 |
||
22 |
0,948718 |
||
23 |
0,871795 |
||
24 |
0,846154 |
||
25 |
0,807692 |
||
26 |
0,730769 |
||
27 |
0,679487 |
||
28 |
0,615385 |
||
29 |
0,564103 |
||
30 |
0,5 |
||
31 |
0,461538 |
||
32 |
0,410256 |
||
33 |
0,333333 |
||
34 |
0,24359 |
||
=390
мм.в.ст.
