Габаритный расчет оптической системы:
1. Для определения

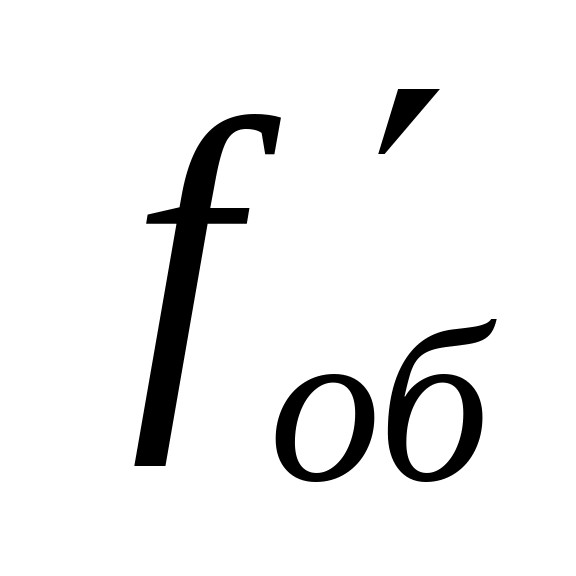

фокусных расстояний объектива
и окуляра
,

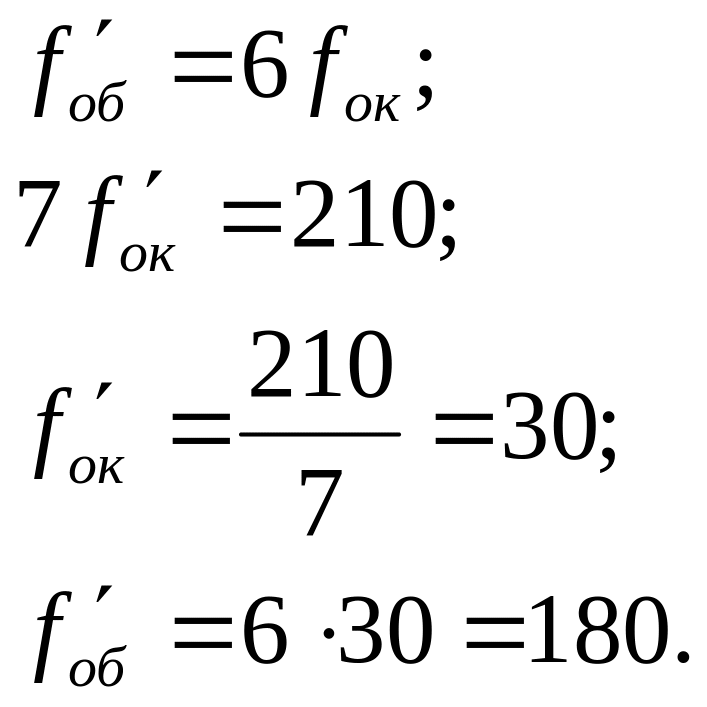

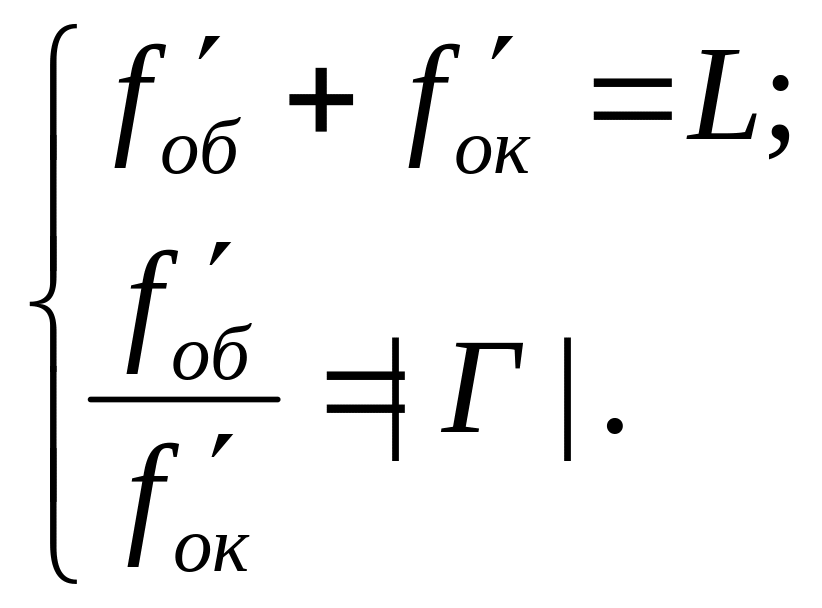

решаем систему уравнений
(3.1)
Подставляя значения из технического задания, имеем
(3.2)
Здесь и далее все линейные размеры приведены в миллиметрах.

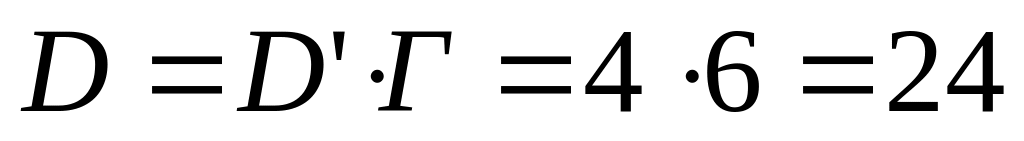

2. Диаметр входного зрачка D вычисляем по формуле:
(3.3)
относительное

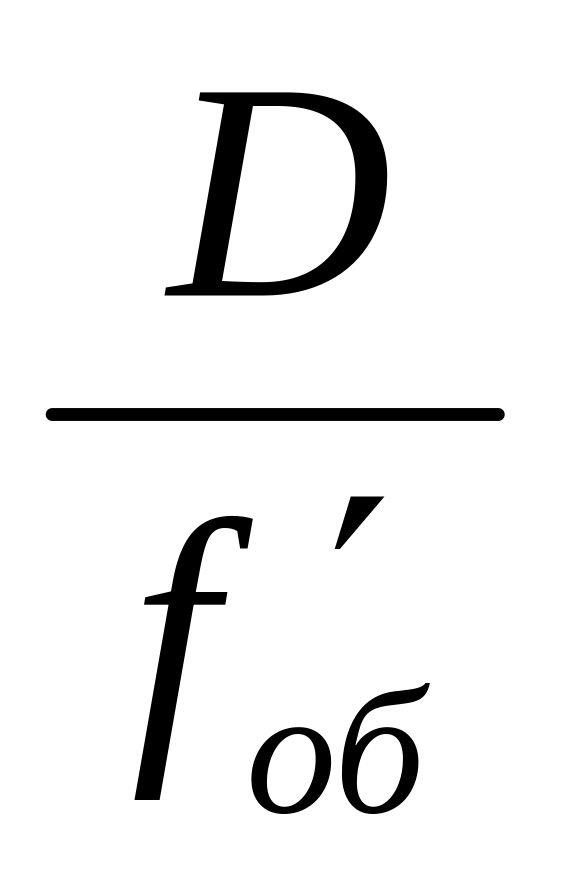

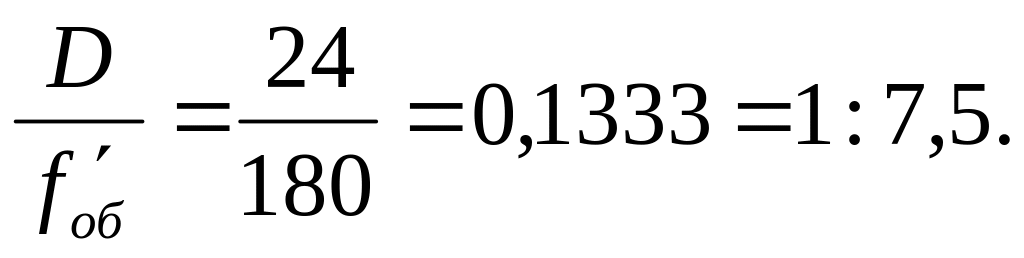

отверстие находим, как отношение
(3.4)
3. Определение поля зрения окуляра.

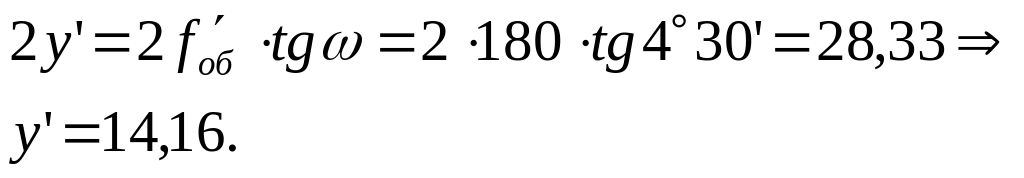

а) линейное ноле зрения окуляра 2у’ определяем по формуле:
(3.5)

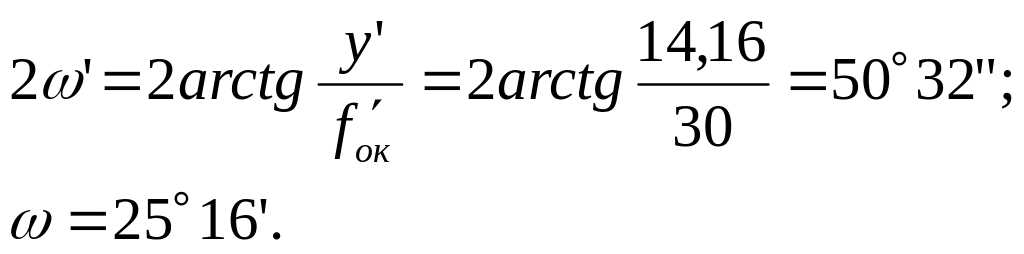

б) угловое поле зрения окуляра 2ω’ определяем по формуле:
(3.6)

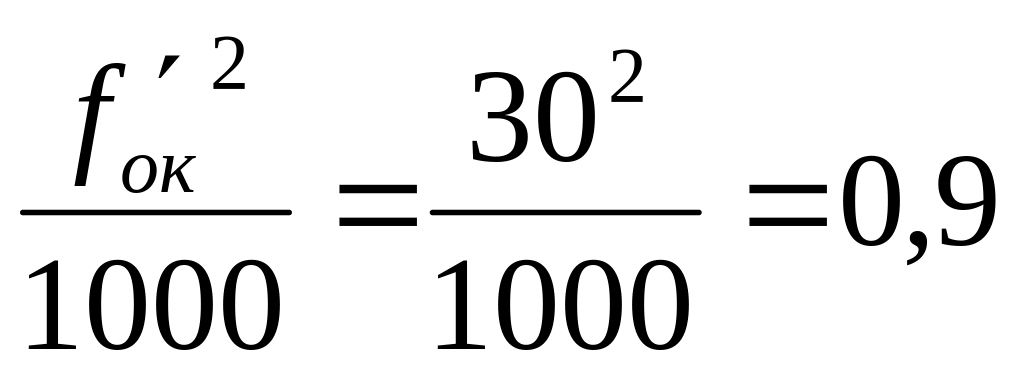

4.Определение величины перемещения окуляра для обеспечения фокусировки в пределах ±5 дптр.
Необходимо вычислить цену одной диоптрии по формуле:
.
(3.7)
Перемещение окуляра для обеспечения заданной фокусировки равно:
.
5. Определяем размеры призменной оборачивающей системы Порро 2 рода:
Призменную оборачивающую систему располагают между объективом и передней фокальной плоскостью окуляра. На листе миллиметровой бумаги строим в масштабе ход апертурного и крайних наклонных лучей от главной плоскости объектива до его фокальной плоскости. Входная грань системы устанавливается посредине между объективом и передней фокальной плоскостью окуляра. Диаметр D1 пучка лучей измеряем на чертеже. Чертеж приведен в приложении 2.

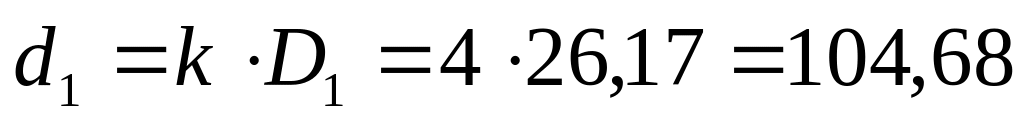

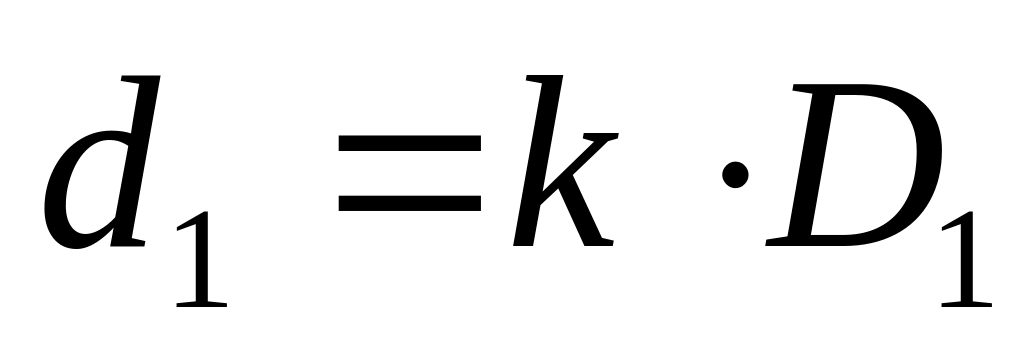

Длина хода луча:
,
(3.8)

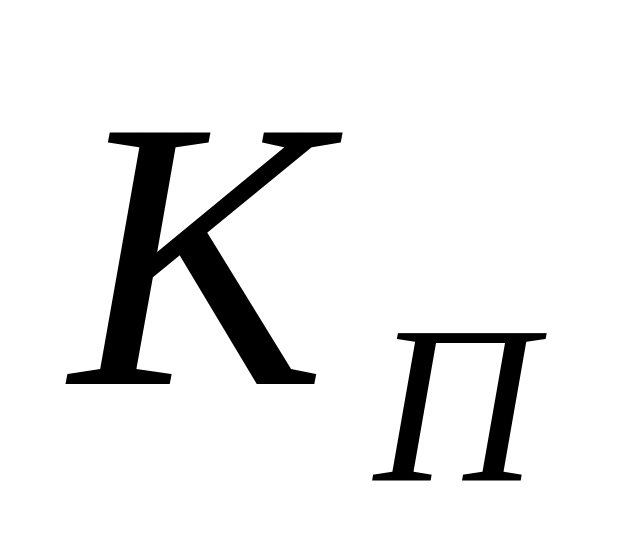

где k
– коэффициент призмы,

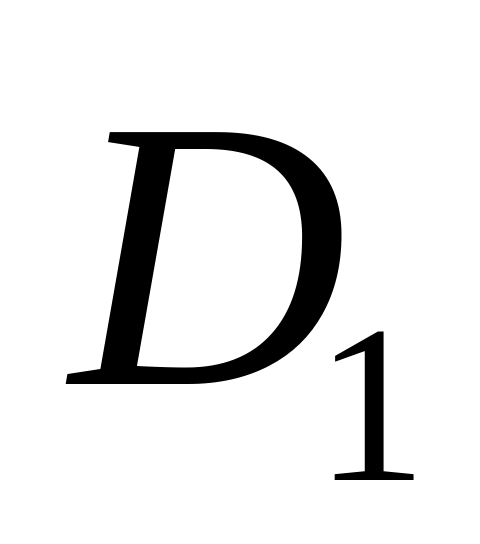

- диаметр пучка лучей на входной грани
призмы. Тогда
;

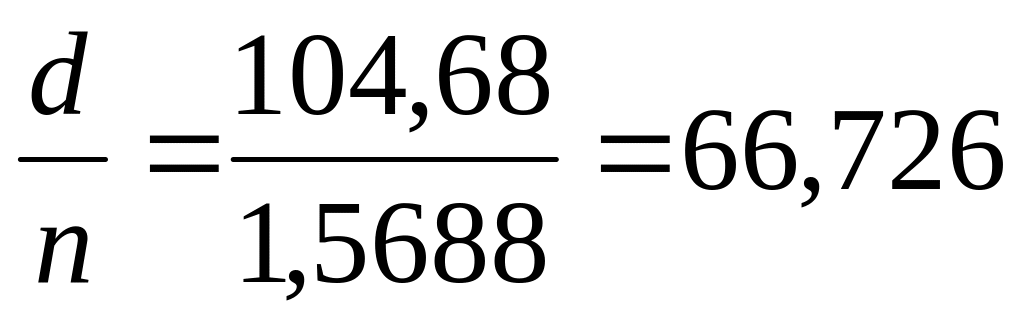

Приведенная длина хода луча равна (с учетом того, что детали призменной системы выполняются из стекла БК10)
.

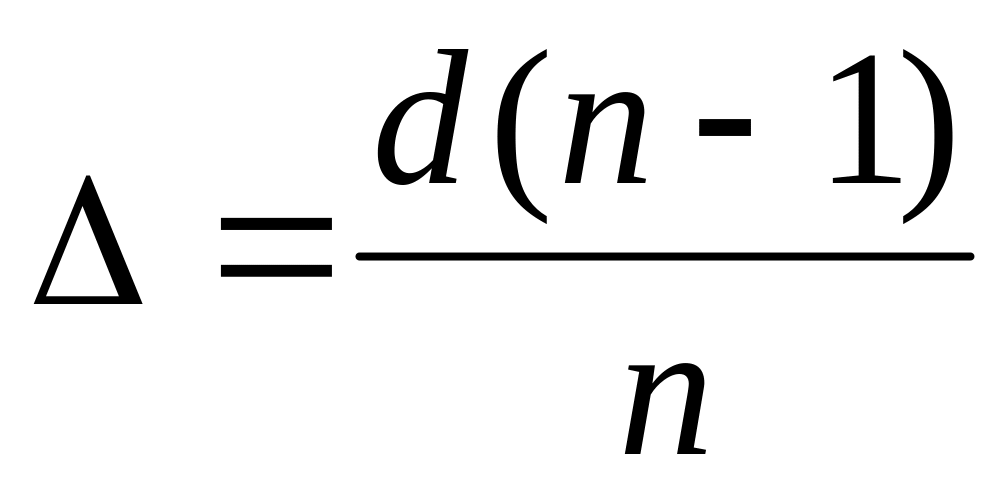

Смещение изображение, вызываемое призменной системой:
,
(3.9)
.
3.1. Выбор и расчет окуляра.
Окуляр выбираем
из каталога1,
исходя из рассчитанного углового поля
зрения, выбираем окуляр с удаленным
зрачком со значением
.
Удаление выходного
зрачка

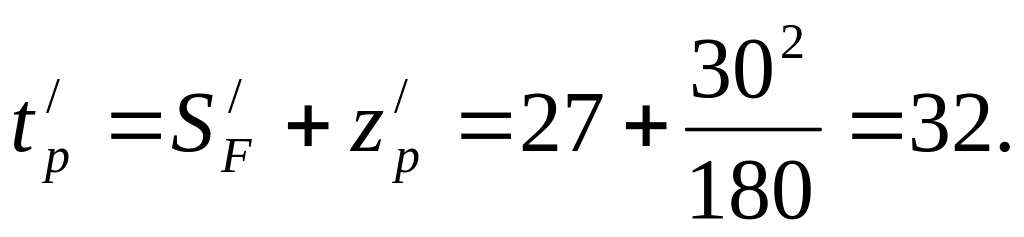

равно:
,
(3.1.1)
где
,

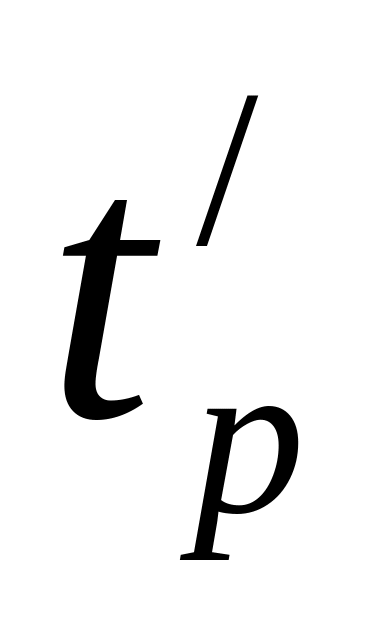

(3.1.2)

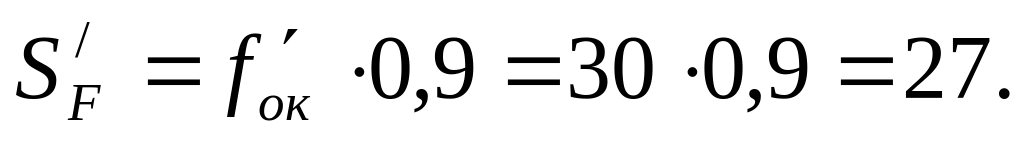

считая оправу объектива входным зрачком, приближенно примем

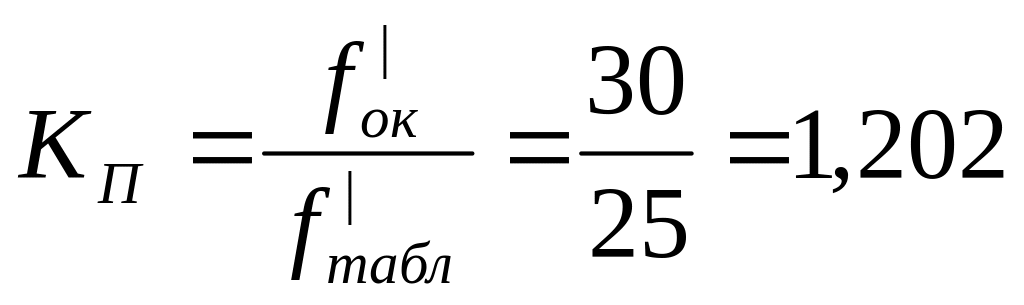

Коэффициент масштабирования равен отношению фокусных расстояний исходного и рассчитываемого окуляров.
.
Определяем
конструктивные параметры окуляра с
учетом коэффициента масштабирования
,
полученные значения представлены в
табл. 1.
Табл. 1
Радиусы |
Толщины |
Марки стекол |
-42,1181 |
|
1 |
|
3,005 |
Ф13 |
28,7758 |
|
|
|
15,626 |
К8 |
-28,7999 |
|
|
|
0,2404 |
1 |
49,4623 |
|
|
|
13,4624 |
К8 |
-25,9993 |
|
|
|
2,404 |
Ф13 |
-129,9602 |
|
|
|
0,2404 |
1 |
42,1181 |
|
|
|
7,212 |
К8 |
-129,9602 |
|
|
|
|
1 |
Рассчитанные радиусы кривизны поверхностей округляем до ближайших стандартных значений по ГОСТ 1807-75. Расчетные и приведенные к стандарту значения представлены в табл.2.
Табл. 2
Радиусы |
Толщины |
Марки стекол |
-42,1734,12 |
|
1 |
|
3,005 |
Ф13 |
28,84 |
|
|
|
15,626 |
К8 |
-28,84 |
|
|
|
0,2404 |
1 |
49,55 |
|
|
|
13,4624 |
К8 |
-26,00 |
|
|
|
2,404 |
Ф13 |
-130,02 |
|
|
|
0,2404 |
1 |
42,17 |
|
|
|
7,212 |
К8 |
-130,02 |
|
|
|
|
1 |
Параксиальные характеристики полученного окуляра определяем с помощью программы “OPAL”. Результаты приведены в табл. 3.
Табл. 3
f’ |
SF |
S’F’ |
30,0173 |
-9,4583 |
27,3326 |
