Задание 3

Создать сценарии анимации для имитации движения деталей сборки и имитации процесса «разборки — сборки» механизма, смоделированного в соответствии с вариантом задания в системе КОМПАС-3D. Разработанные анимации записать в виде видеороликов.

Целью выполнения лабораторной работы является освоение методики применения Библиотеки анимации в процессе проектирования механизмов в системе КОМПАС-3D для имитации движения деталей трехмерных моделей сборок.

Задание

Создать сценарии анимации для имитации процесса «разборки — сборки» механизма (КПГД.Х20308.000 СБ). Анимацию записать в виде видеоролика.

Теоретические сведения

В данной работе рассматриваются вопросы применения Библиотеки анимации в процессе проектирования механизмов в системе КОМПАС-3D для имитации движения деталей смоделированных узлов и изображения процесса «разборки — сборки» механизма.

Для имитации движения трехмерных моделей механизмов используется Библиотека анимации системы КОМПАС-3D, которая позволяет задавать поступательное перемещение элементов сборки в прямом или обратном направлении, указывая скорость или время перемещения вдоль траектории. Траектория задается разработчиком в виде пространственных ломаных кривых.

Для задания вращательного движения элементов сборки вокруг осей вращения указываются направление вращения и частота или время вращения.

Задание параметров перемещения элементов сборки производится при создании сценария анимации. Дополнительно, разработчик может проверить возможность столкновения для указанных элементов сборки. Эти компоненты будут подсвечены красным цветом в момент столкновения при воспроизведении на экране и движение модели остановится.

Разработанная анимация записывается в виде видеоролика в форматах AVI и других.

Управление состоянием сборки

При работе Библиотеки компоненты сборки физически перемещаются в пространстве, также может меняться состояние сопряжений. Сопряжения, наложенные на компоненты, но мешающие перемещению компонентов на шаге, необходимо исключить из расчета перед созданием очередного шага. Чтобы облегчить возможность возврата сборки в определенные положения, можно запоминать в сценарии отдельные состояния на определенном шаге.

Шаг анимации

Последовательность всех отдельных перемещений механизма (анимацию) можно разбить на несколько шагов. На каждом шаге можно комбинировать те или иные принципы движения элементов.

Работа с переменными

Библиотека позволяет управлять внешними переменными сборки или входящих в нее деталей. Переменные должны быть вынесены из деталей на уровень сборки и назначены внешними.

Работа с прозрачностью

Библиотека позволяет управлять прозрачностью компонентов.

Соударения компонентов

Библиотека позволяет «отслеживать» коллизии, т.е. определять соударения компонентов в процессе движения. В настройках системы можно определить, останавливать ли анимацию при выявлении соударений.

Воспроизведение

Воспроизведение сценария анимации, движение механизма, выполняется командой меню Воспроизведение.

В этой команде имеются опции:

• На текущем шаге — будет воспроизведено движение тех компонентов, которые выбраны на текущем шаге (выделенном в дереве анимации);

• Полное — будет воспроизведена вся анимация.

Если в настройках системы установлена опция Создать видеоролик, или перед нажатием кнопки Старт нажать кнопку Создать видеоролик, то при запуске воспроизведения начнется параллельная запись ролика в формате AVI. По окончании воспроизведения система предлагает выбрать место на диске для сохранения видеофайла и его имени.

Протокол выполнения работы

Необходимо создать сценарий процесса сборки – разборки Вентиля (рисунок 3.1).

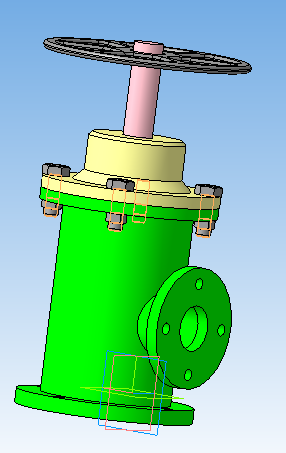

Рисунок 3.1 – Вентиль

Для вывинчивания гаек, шайб и болтов необходимо построить для каждого соединения ось конической поверхности, а так же пространственную кривую – ломаную.
