Целью научно-исследовательской работы является изучение на конкретных примерах потенциала программных средств САПР.

Выполнение работы заключается:

• в освоении методики формирования трехмерных твердотельных моделей машиностроительных деталей и сборок средствами системы SOLIDWORKS - системы, востребованной на механико-машиностроительном факультете;

• освоение методики применения Библиотеки анимации в процессе проектирования механизмов для имитации движения деталей трехмерных моделей сборок и имитации процесса «разборки — сборки» механизма, смоделированного в системе КОМПАС-3D, запись анимации в виде видеороликов для представления и маркетинга изделия;

• в ознакомлении с возможностями САПР технологических процессов ВЕРТИКАЛЬ на примере разработанного технологического процесса. Программный комплекс ВЕРТИКАЛЬ обеспечивает диалоговый доступ к сведениям об оборудовании, инструментах, материалах и другой информации, заложенной в базе данных в виде справочников.

Задание 1

Сформировать трехмерную твердотельную модель машиностроительной детали и сборки средствами системы SOLIDWORKS в соответствии с вариантом задания.

1.1 Создание деталей в SolidWorks

Целью работы является приобретение навыков построения трехмерных деталей с помощью программы SolidWorks 2011.

Задание

Построить трехмерную деталь в SolidWorks в соответствии с вариантом задания № 5.

Теоретические сведения

Обычно моделирование в SolidWorks состоит из нескольких последовательных этапов:

1. Создание эскиза

2. Создание объемной модели

3. Создание сборки

4. Создание чертежа

На первом этапе выбирается конструктивная плоскость и создается эскиз детали, который впоследствии преобразуется в твердотельную модель. На основе построенного эскиза строится твердотельная модель. Основными операциями для создания модели являются 6 команд добавления и снятия материала.

1. Выдавливание;

2. Вращение ;

3. По траектории ;

4. По сечениям ;

5. Границе;

6. Придание толщины;

Кроме того можно использовать различные дополнительные инструменты, такие как массив элементов, фаска и пр.

После того, как созданы отдельные детали, из них можно составить сборочную единицу, добавив между ними взаимосвязи.

После того как созданы деталь или сборка, SolidWorks позволяет создать чертежи, включающие необходимые виды, проекции, разрезы и пр. Во время создания чертежа, обеспечивается двунаправленная связь между ним и моделью. То есть при корректировании размера в чертеже, приведет и изменению размеров модели, и наоборот, изменение размера в модели – автоматически отобразится на чертеже.

Протокол выполнения работы

Модель детали (рисунок 1.1)

Рисунок 1.1 – Модель детали Крышка

1. Построение эскиза и проставление на нем всевозможных размеров для того, чтобы сечение было полностью определено размерами и взаимосвязями (рисунок 1.2).

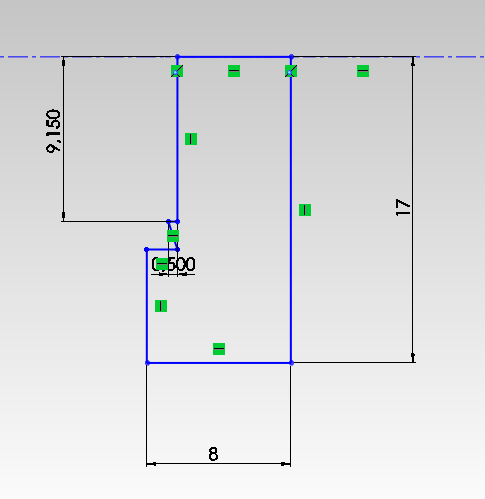

Рисунок 1.2 – Эскиз

2. Построение Крышки путем вращения построенного эскиза вокруг осевой линии.

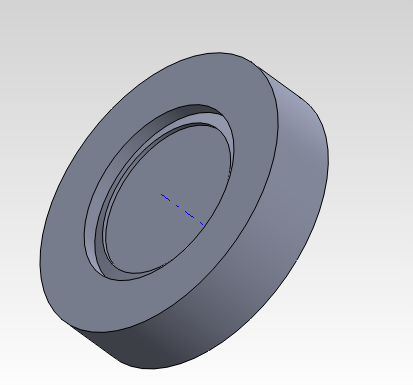

Рисунок 1.3 – Промежуточные вид 3D модели

3. Построение фасок на верхней и нижней гранях и отверстий в верхней грани крышки с помощью кругового массива.

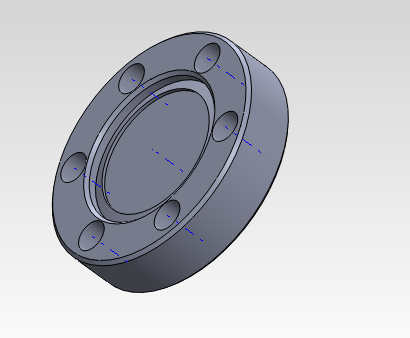

Рисунок 1.4 – Окончательный вид 3D модели Крышки
