Задание

Рассчитать индуктивность колебательного контура на резонансной частоте(f₀=5,6 МГц). При условии, что емкость контура С_к= 82пФ. Имеем сердечник цилиндрический резьбовой СЦР-1 из карбонильного железа Р-10, экран алюминиевый.

Выбрать материал и размеры каркаса, тип намотки, определить число витков и оптимальный диаметр провода. Вычислить собственную емкость, добротность, температурный коэффициент индуктивности и температурный коэффициент частоты.

Решение

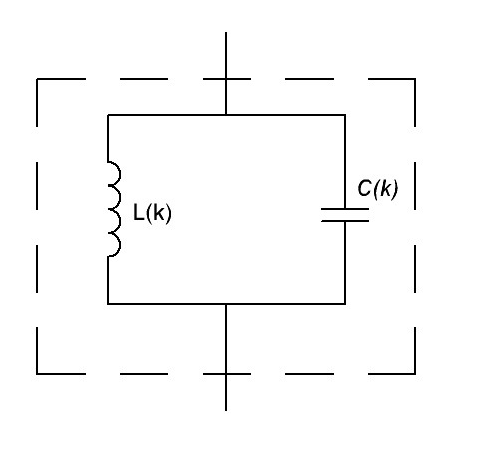

Рисунок 1 Электрическая схема колебательного контура

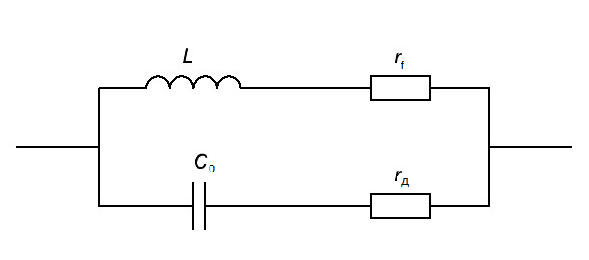

Рисунок 2 Эквивалентная электрическая схема замещения катушки индуктивности

L – индуктивность катушки

C₀ – собственная емкость катушки: емкость между витками, слоями, между обмоткой и сердечником, между обмоткой и экраном

r_f – активные потери в проводнике при высоких частотах за счет близости поверхности

r_д – активные потери в диэлектрике за счет поляризации

Общие сведения о высокочастотных(ВЧ) катушках индуктивности.

ВЧ называются катушки индуктивности, сопротивление которых имеет индуктивный характер на частотах 100кГц…400МГц. Они применяются в качестве элементов колебательных контуров, для получения связи между элементами электроцепи или создания на отдельных участках электрической цепи заданных реактивных сопротивлений индуктивного характера.

ВЧ катушки с переменной индуктивностью используются для перестройки аппаратуры в процессе изготовления.

Наша задача заключается в проектировании подстраиваемой катушки индуктивности при условии исходных данных.

Для решения задачи необходимо вычислить заданную индуктивность L_k для получения условий резонансной частоты f₀

Расчет индуктивности колебательного контура.

Зная соотношение L_k и f₀ как (Гц) (1)

Можем вывести, что (Гн) (2)

Производим вычисления и получаем:

L_k=9,86 мкГн

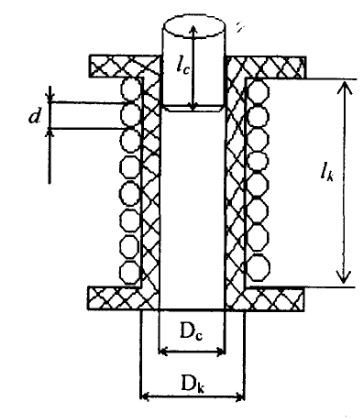

Рисунок 3 конструкция катушки индуктивности

Прежде чем приступить к дальнейшим вычислениям, для удобство нарисуем чертеж катушки индуктивности

l_c – длина сердечника

l_k – длина намотки

D_c – диаметр сердечника

D_k – диаметр катушки

d – диаметр провода без изоляции

Выбор размеров и материала каркаса и сердечника

Выбор типа сердечника и следовательно конструкции катушки зависит от требований, предъявляемых к катушке индуктивности(КИ). Например, для малогабаритных КИ, к добротности которых не предъявляется высоких требований, целесообразно применить сердечники из ферритов с высокой начальной магнитной проницаемостью (µ_н). Для повышения добротности (Q) следует применять ферриты с возможно большим отношением µ_н/tgδ (tgδ-тангенс угла общих потерь). Дальнейшее повышение добротности может быть достигнуто введением немагнитного зазора (сердечники с разомкнутой магнитной цепью обладают меньшей относительной проницаемостью, вносят меньше потерь). Если к катушке предъявляются повышенные требования в отношении температурной стабильности индуктивности, то следует выбирать термостабильные ферриты и сердечники с зазором или сердечники из карбонильного железа. Кроме того, выбор типа сердечника производят относительно резонансной частоты контура.

В условиях нашей задачи дан сердечник из карбонильного железа Р-10.

Магнитодиэлектрики на основе карбонильного железа изготавливаются прессованием порошка карбонильного железа: Р – для радиоаппаратуры и Пс – для проводной связи. Кроме того из Р, методом отжига получают восстановленное карбонильное железо(ВЖК), отличающееся повышенной магнитной проницаемостью и повышенными потерями.

Итак, имея сердечник из карбонильного железа Р-10 цилиндрический резьбовой СЦР-1, можем выбрать материал каркаса. Для каркасов К.И. с высокой стабильностью применяют радио керамику типа: радиофарфор, ультрафарфор и высококачественный стеатит. Пусть материалом длянашей КИ будет выбран ультрафарфор.

После выбора конструкции сердечника можно выбрать тип намотки марку провода. Тип намотки определяется требуемой величиной индуктивности и в меньшей степени типом сердечника.

При заданной резонансной частоте f₀=5.6 МГц, целесообразно использовать однослойную намотку. Для катушек с однослойной рядовой обмоткой изготавливают гладкие каркасы, для катушек с шаговой – каркасы с канавкой. Катушки с шаговой обмоткой отличаются меньшей собственной емкостью и большей добротностью.

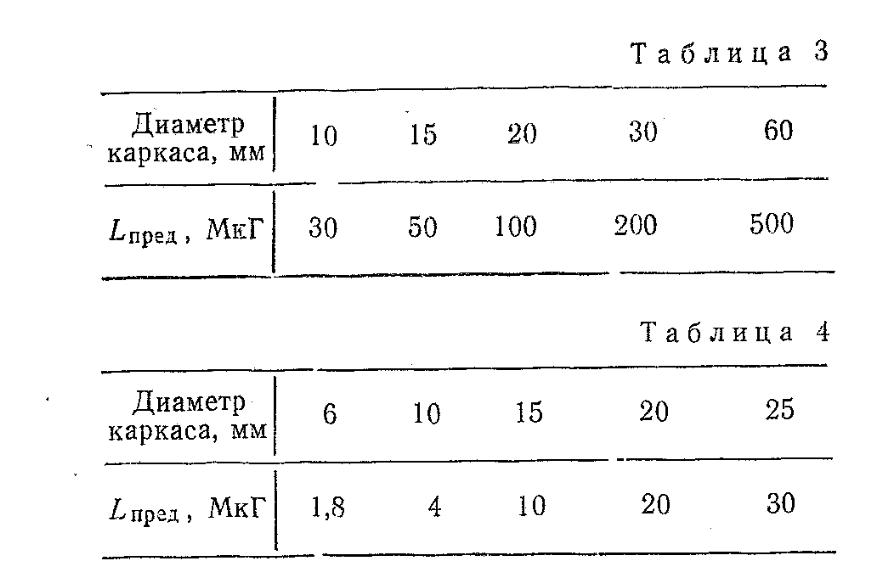

Сопоставив данных таблицы значений предельных индуктивностей относительно диаметра каркаса, делаем вывод, что для решения нашей задачи необходимо выбрать катушку с рядовой обмоткой. Если диаметр нашего сердечника D_c = 6мм пусть диаметр каркаса будет около 8,9 мм (тогда диаметр катушки для расчетов D_k=9мм) а длину каркаса выберем Н=14мм, h=10,1мм (тогда длина катушки для расчетов l_k = 10мм). Исходя из условий диаметра провода и пересчитав коэфициенты найти расчетную индуктивность (L_расч).
