Системы проводной связи
При передаче речи по двухпроводной линии используется микрофон (М)- приемник звука и наушник (Т) - источник звука и усилитель.
Рис. 1
В этой системе для передачи разговора в одном направлении нужна 1 линия (2 провода). Для передачи сигнала в двух направлениях нужно иметь 2 линии ( 4 провода). Абоненты могут и говорить и слушать одновременно. Такая связь называется дуплексной. Она используется в дуплексных переговорных устройствах и системах прямой связи. Рис.1.

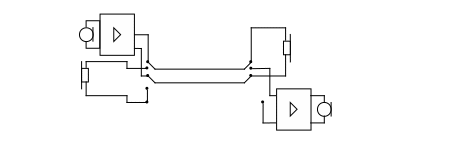

Если в линии связи имеется только два
провода, можно организовать двухстороннюю
симплексную связь. В этом случае канал
связи занимается передачей сигнала
одного или другого абонентов попеременно.
Направление связи определяется положением
переключателя. Логика предоставления
канала абонентам определяется назначением
системы. Этот вид связи называется
симплексной связью. Он используется
в
симплексных переговорных устройствах
и домофонах. Рис. 2.
Рис. 2
2.Системы телефонной связи
В системах телефонной связи используется дуплексная связь и передача по двухпроводной линии. Телефонные аппараты подсоединяются к автоматической
телефонной станции (АТС) двухпроводными абонентскими линиями (АЛ). В телефонном аппарате разговорные приборы подсоединяются к линии через дифференциальные системы, которые обеспечивают возможность дуплексной связи по двум проводам.. рис.3.
Для телефонной связи необходимо использование симметричной линии вдоль всего тракта передачи. Заземление одного из проводов может привести к потере связи. Соединение телефонного аппарата (терминала) с сетью называют стыком. Абонентский стык - совокупность правил или требований к сети и к терминалу, при выполнении которых обеспечивается нормальная работа сети.
Рис. 3
Для каждого стыка характерно использование служебных сигналов обеспечивающих установление, удержание и разрыв связи. Совокупность таких сигналов называется сигнализацией.
Сигнализация абонентского стыка.
1. Вызов станции.
При поднятии телефонной трубки к станции подключаются разговорные приборы - микрофон и наушник телефонного аппарата .
2. Вызов станцией абонента - подача переменного напряжения на звонок ТА.
3. Передача сигналов набора номера.
4. Информация абонента о ходе соединения.
5. Отбой.
Существует 2 способа передачи сигналов набора номера:
1. Импульсный (цифры номера передаются импульсами постоянного тока, которые получаются замыканием и размыканием линии соответствующее число раз).
2. Тональный (каждая цифра передается одним импульсом с двухчастотным заполнением, причем, каждой цифре соответствует комбинация из двух частот-тонов).
Двухтоновые многочастотные сигналы называют DTMF (Dual Tone MultiFrequency).
Характерной для телефонной сети является независимость работоспособности терминала от наличия электросети. Простой телефон подключается только к телефонной линии. Его не надо подключать к электросети. Электроснабжение телефонной сети осуществляется от городской электросети. При отключении электроснабжения телефонная связь не зависит, прекращается, т.к. на каждой телефонной станции имеются аккумуляторные батареи и дизельный электрогенератор, которые обеспечивают бесперебойное питание АТС. При непродолжительных отключениях сети работа станции обеспечивается аккумуляторами. При длительных отключениях станция работает от дизельного электрогенератора, который может работать постоянно.
Городская телефонная сеть-соединение АТС
На рис. 4. приведена схема городской телефонной сети. На ней показаны три районных АТС, АТС узла спецслужб (УСС – 01, 02, ...09,) и междугородняя телефонная станция (АМТС). К АТС3 подключена Учрежденческая производственная АТС (УПАТС). Телефонные аппараты (абонентские терминалы) подключаются к телефонным станциям через абонентские линии (АЛ).
Рис. 4
АТС соединены между собой соединительными линиями (СЛ). Они так же подсоединяются к междугородной станции и узлу спецслужб.
УПАТС - учрежденческая производственная АТС обеспечивают связь внутренних абонентов организации. Она подключаются к АТС по соединительным или по абонентским линиям.
