2.3 Суммарный расход воды в тепловой сети

Многие важные экономические показатели систем централизован­ного теплоснабжения: начальные затраты на сооружение тепловых сетей и сетевых насосных устано­вок, расход энергии на перекачку теплоносителя и др., зависят от рас­четного расхода воды в сети, под которым понимается максимальный суммарный расход сетевой воды. По этому расходу выбираются диа­метры трубопроводов тепловых се­тей и производительность сетевых насосных установок.

При прочих равных условиях следует всегда отдавать предпочте­ние системам теплоснабжения и ме­тодам регулирования, обеспечиваю­щим наименьшее значение расчет­ного расхода сетевой воды.

В закрытых системах теплоснаб­жения при параллельном присоеди­нении на абонентских вводах уста­новок отопления и горячего водо­снабжения сум­марный расход воды в тепловой се­ти является суммой расходов воды на отдельные виды тепловой на­грузки, причем, поскольку вода из тепловой сети не разбирается, рас­ходы в подающей и обратной ли­ниях сети одинаковы.

На рис. 4 приведен график суммарного расхода (водяного экви­валента) воды в сети при закрытой системе теплоснабжения.

Суммарный расход воды в сети (линия 5) изменяется по некоторой кривой. Максимальный расход воды в сети имеет место при t"_н в точке перехода с центрального качествен­ного регулирования на регулирова­ние пропусками.

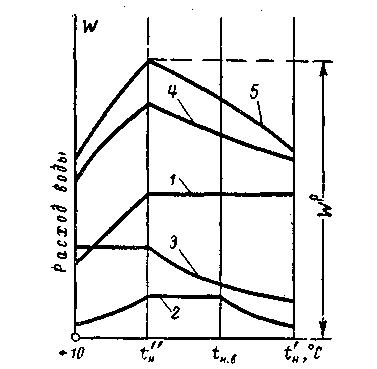

Рис. 4. График суммарного расхода воды в тепловой сети при закрытой системе.

1 — отопление; 2 — вентиляция; 3 — горячее водоснабжение; 4 — сум­марный расход воды на отопление и горячее водоснабжение; 5 — сум­марный расход воды на отопление, вентиляцию и горячее водоснаб­жение.

Поскольку нагрузка горячего во­доснабжения имеет неровный суточ­ный график, то максимальный сум­марный расход воды в сети имеет место при t"_н в часы пиковой на­грузки горячего водоснабжения (для жилых зданий — вечерние ча­сы накануне выходных дней). По этому режиму определяется расчет­ный расход (водяной эквивалент) воды в сети W^р в том случае, когда у абонентов отсутствуют аккумуля­торы горячей воды.

Для последующего сравнения с другими схемами присоединения абонентов на рис.4 показан так­же суммарный расход воды в сети на отопление и горячее водоснабже­ние (кривая 4).

На рис. 5 показан график суммарного расхода (водяного эквивалента) воды в сети при открытой системе ''теплоснабжения.

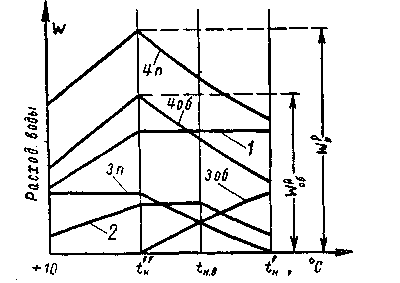

Рис. 5. График суммарного рас­хода воды в сети при открытой системе.

/ — отопление: 2—вентиляция; 3п — го­рячее водоснабжение из подающей ли­нии; Зоб—горячее водоснабжение из об­ратной линии; 4п — суммарный расход в подающей линии; 4об —суммарный рас­ход в обратной линии.

Расходы воды на отопление и вентиляцию (кривые 1 и 2) имеют те же значения, что и в закрытых системах.

В интервале наружных темпера­тур от +10° С до t"_н весь расход воды на горячее водоснабжение отбирается из подающей линии (кривая Зп). При понижении на­ружной темпратуры от t"_н до t'_н водоразбор из подающей линии со­кращается и при самых низких на­ружных температурах полностью прекращается. При наиболее низ­ких наружных температурах водоразбором из обратной линии удов­летворяется вся нагрузка горячего водоснабжения (кривая Зоб).

Суммарные расходы воды в по­дающей (кривая 4п) и в обратной линиях (кривая 4об) имеют макси­мальное (расчетное) значение при t"_н в момент перехода с централь­ного качественного регулирования на пропуски.

Расход воды в подающей линии постоянно больше расхода воды в обратной линии. Разность расхо­дов воды в подающей и обратной линиях сети равна расходу воды на горячее водоснабжение (без учета утечек в сети).

При одинаковых тепловых на­грузках и одной и той же расчетной температуре воды в подающей ли­нии тепловой сети, в открытых си­стемах теплоснабжения расчетный расход воды в подающей линии не­сколько меньше, чем в закрытой си­стеме, а расчетный расход воды в обратной линии значительно мень­ше, чем в закрытой системе.

Больший расчетный расход во­ды в закрытых системах по сравне­нию с открытыми вызывается тем, что в закрытых системах при па­раллельном включении установок отопления и горячего водоснабже­ния сетевая вода недостаточно пол­но используется в абонентских уста­новках для удовлетворения нагруз­ки горячего водоснабжения.
