Осцилограф
Осцилограф
відображає
(візуалізує) зміну амплітуди і частоти
електронних сигналів.
Осцилограф має два входи, канал A і канал B, що дозволяє одночасно спостерігати за двома різними сигналами. Можна використовувати осцилограф для отримання графічного зображення сигналу в часі, або для порівняння форми двох сигналів.

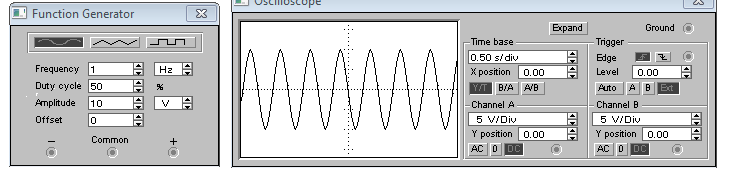

1.5.4. Використовуючи встановлену калібровку, визначіть амплітуду Um та період вхідного сигналу 1 Т, тобто його частоту F = 1/T. Отримані значення Um та F порівняйте із встановленими на панелі управління генератора. Зробіть відповідні висновки. Яке значення (амплітудне або діюче) встановлюється на панелі генератора. Для визначення цього включити паралельно виходу генератора вольтметр 2.
Um=10B T=1 cек F=1/T=1Гц Співпадає з заданами значеннями.

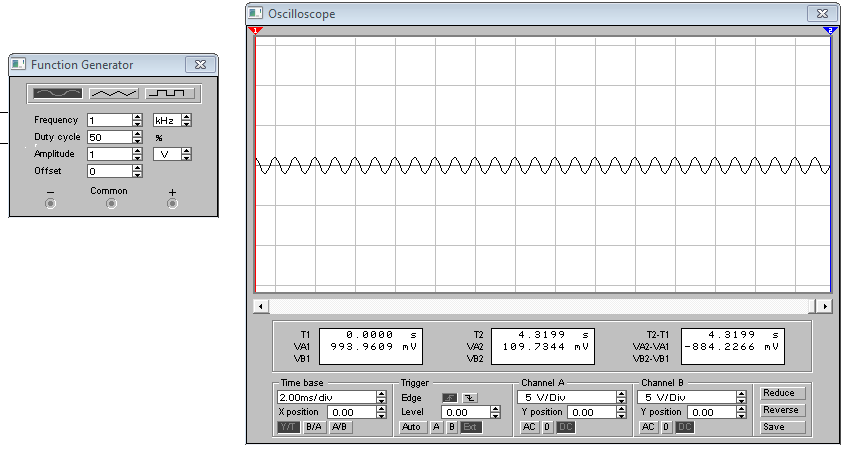

1.5.5. Встановіть на генераторі U = 1 V; F = 1 kHz. Змінюючи відповідні калібри, встановіть стабільне зображення синусоїди на екрані осцилографа. Повторіть п. 1.5.4.
Um=1B T=1Е-3 F=1/1E-3=1E+3 Гц

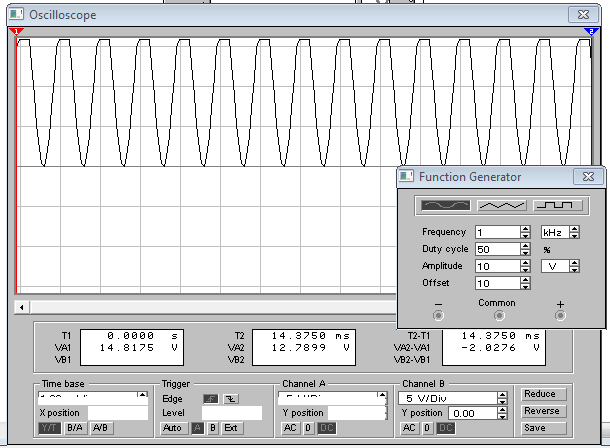

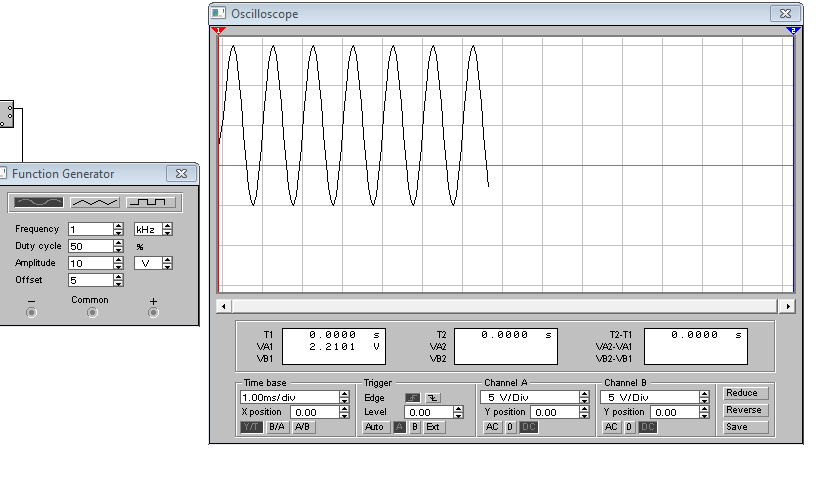

1.5.6. Встановіть на генераторі U = 10 V; F = 1 kHz, «Offset» у положення «5», а потім у «10». Зарисуйте отримані осцилограми і визначіть призначення опції «Offset».
Um=15
Піднімає сигнал относительно 0.
1.5.7. На осцилографі змініть режим входу А на «АС». Усвідомити різницю між режимами «DC» і «AC». Зарисувати осцилограми напруг при режимах «DC» і «AC».

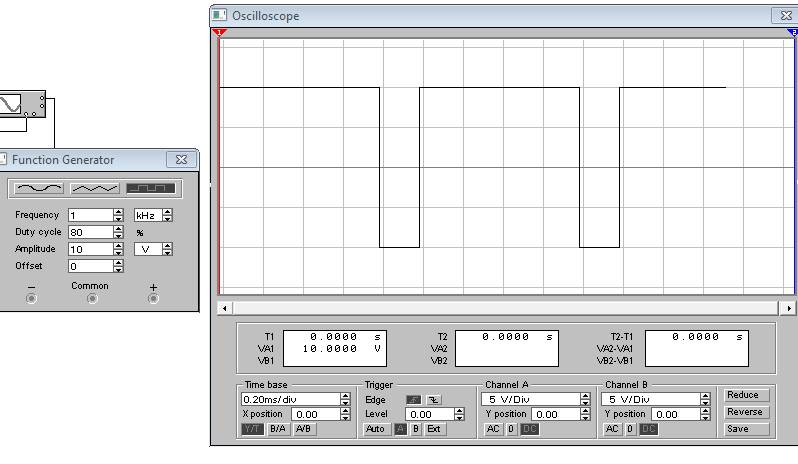

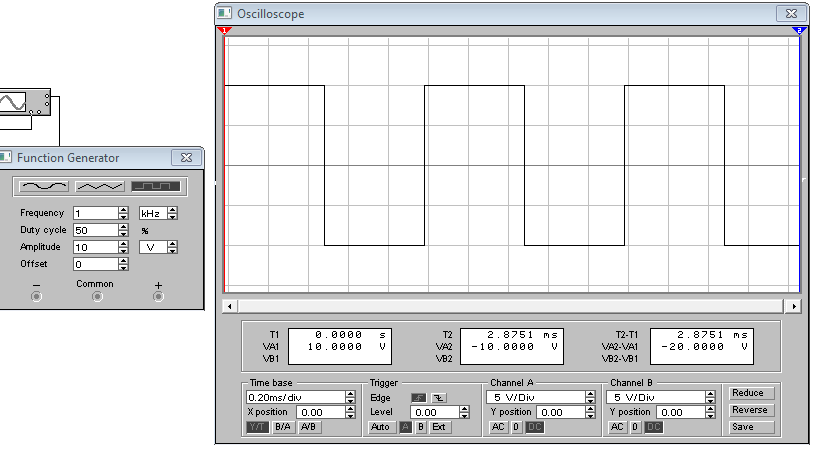

1.5.8. Встановити
режим прямокутного сигналу на лицевій
панелі генератора. Змінюючи значення
«Duty cycle»
(20; 50; 80) зарисувати у відповідному
однаковому масштабі отримані осцилограми
цих сигналів при режимах осцилографа
«AC» і «DC».
Зробіть відповідні висновки щодо впливу
«Duty cycle»
на форму генерованого сигналу. Змініть
положення кнопки «Trigger
Edge» з
«
»
на «
».
Усвідомити призначення цих кнопок.

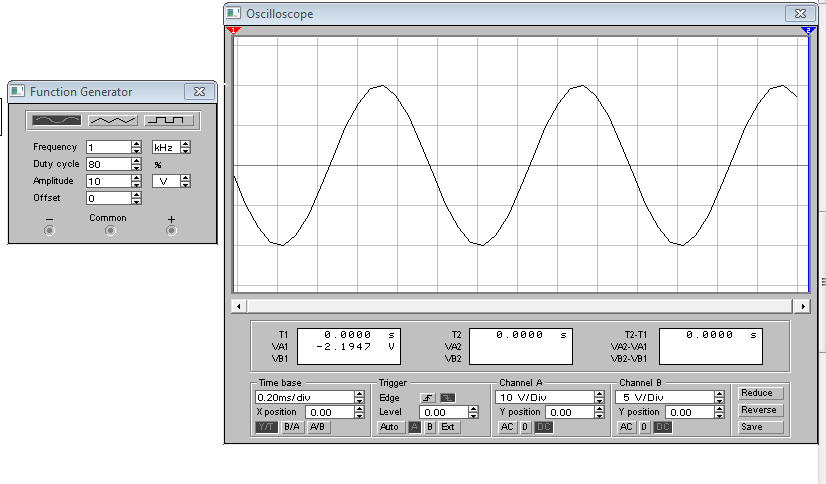

1.5.9. Повторіть п. 1.5.8 для трикутного вихідного сигналу. Для кожної з отриманих осцилограм визначіть тривалість лінійно зростаючого фронту вхідного сигналу tфр. Порівняйте її із тривалістю періоду Т. Визначіть відношення:
;
tфр=0.17E-3
T=1E-3
0.17E-3/1E-3*100%=17%
і порівняйте його з показником опції «Duty cycle». Зробіть відповідні висновки щодо призначення цієї опції.
1.5.10. Залишіть клему «0» генератора (рис. 1.4) зв’язаною із «землею», а клему «Ground» осцилографа з’єднати із клемою «–» генератора. Встановіть «Offset» рівним «0» та за допомогою осцилографу в режимі «DC» виміряйте рівень сигналу між максимальним і мінімальним значеннями сигналу генератора. Зарисуйте осцилограму цього сигналу і порівняйте її попередньою, отриманою у п. 1.5.3. Зробіть висновки з цього порівняння.
Um=20B
Висновок: на даній лабораторній роботі я ознайомилася з програмою Electronics Workbench, та її функціями, визначала дані, які були при доставлені програмою та робила розрахунки.
1 Час Т, за який струм (напруга, ЕРС) здійснює повний цикл своїх змін називають періодом змінного струму (напруги, ЕРС), а число періодів за секунду – його циклічною частотою F = 1/T. Одиниця частоти – Гц. Частота дорівнює 1 Гц, якщо повний цикл зміни струму здійснюється за 1 секунду. Початок періоду – точка зміни від’ємних значень на додатні.
2 При вимірювані електричних величин прилади показують діючі значення.
