4.3 Моделювання пожеж в похилих виробка з висхідним провітрюванням і розробка заходів по підвищенню стійкості у цих виробках.
.
При проведенні дослідження стійкості повітряних потоків в 128 похилій виробки з висхідним провітрюванням було встановлено, що при пожежі у 12 гілках похилих виробок можливе перекидання вентиляційного потоку і порушення стійкості вентиляційних потоків в інших виробках, а також в зону пожежних газів потрапляють люди.
Таблиця 4.3 – Місця порушення стійкості в виробках з висхідним провітрюванням
№ п/п |
Найменування виробоки |
Номер гілки |
Код гілки |
Місця переки дання |
Люди в зоні |
Виробки загазованні після переки дання |
1 |
Вент. ходок 5 зах. ла- ви М3 |
171 |
387-122 |
290,880, 1052, 1053 |
26 |
2 |
2 |
Вент. ходок М3 |
275 |
222-281 |
830, 832, 897, 930 |
2 |
2 |
3 |
Конв. бг-г Л8 ( к/о- похил. к/кв) |
311 |
199-180 |
229, 321, 322, 755 |
- |
3 |
4 |
Конв. бг-г Л8(бункер) |
319 |
486-199 |
329 |
2 |
4 |
5 |
Ходок в камеру ел. оборуд. К8 |
431 |
320-319 |
1495 |
- |
16 |
6 |
Конв. хадок 2 схід. лави Л1 |
502 |
161-160 |
505 |
- |
2 |
7 |
Конв. ходок. централь ної частини Л1 |
505 |
323-160 |
342, 502 |
- |
2 |
8 |
Гезенк с в/х К8 на в/х Л1 |
512 |
258-259 |
816 |
4 |
6 |
9 |
Вент. ходок К8 |
527 |
385-363 |
426, 445, 449, 490, 528, 561, 599, 604, 800 |
17 |
28 |
10 |
Ходок 3 схід. лави Л1 |
578 |
473-441 |
439, 456, 461 |
12 |
33 |
11 |
Ходок по 4 зах. лави К8 |
759 |
475-197 |
800, 843, 967. 968 |
- |
17 |
12 |
Гезенк с ПП 1 зах. к/ш на похил. к/кВ К8 |
796 |
415-424 |
447, 524, 800. 837, 843, 941 |
5 |
7 |

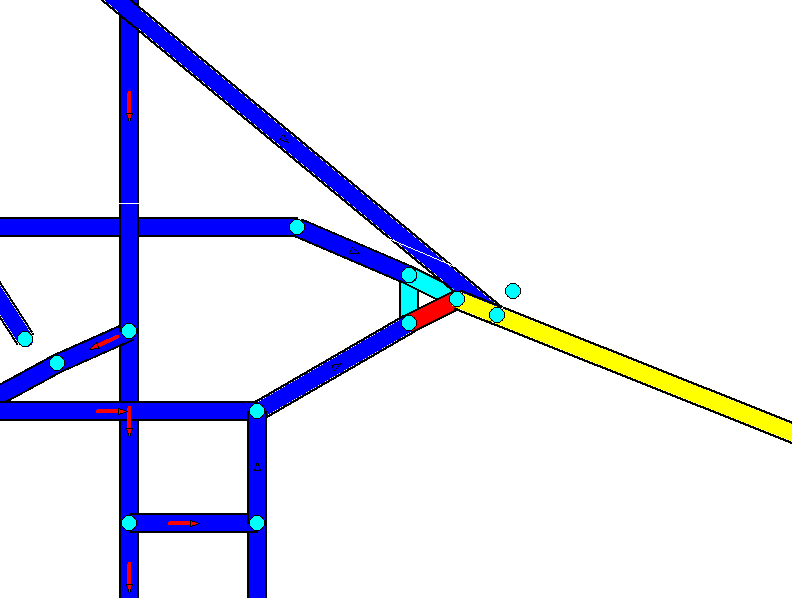

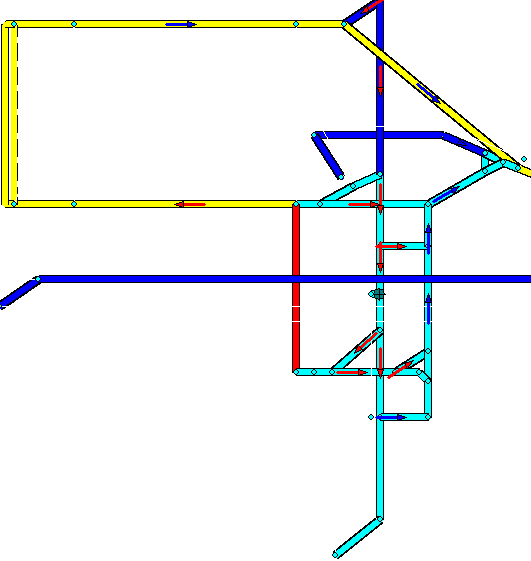

Рис. 4.3.1 – Моделювання пожежі в гілці 171
При виникненні пожежі в гілці 171 (Вент. ходок 5 зах. лави М3), можливе порушення стійкості вентиляційних потоків в інших виробках (рис. 4.3.1). Можливі місця перекидання – 290,880, 1052, 1053. До пожежі ця гілка мала такі параметри: витрата повітря 28,65м3/с, депресія 1,12мм.в.ст..
Зона поширення пожежних газів до перекидання – жовтий кольор, а після перекидання-блакитний кольор.
У разі виникнення пожежі у гілці 171 до зони розповсюдження пожежних газів потрапляють 45 виробок шахти. Можливо станеться перекидання вентиляційного потоку повітря, тоді зона поширення пожежних газів збільшується і до цієї зони додатково потрапляють 2 виробки. Виникає загроза життю 26 гірникам.
Для забезпечення стійкого провітрювання і попередження загрози життю людей необхідно встановити регулятор (закрити двері або встановити перемичку) в нижній частині гілки 171 (до вогнища пожежі). Необхідний опір регулятора – 0,1 кмюрг.

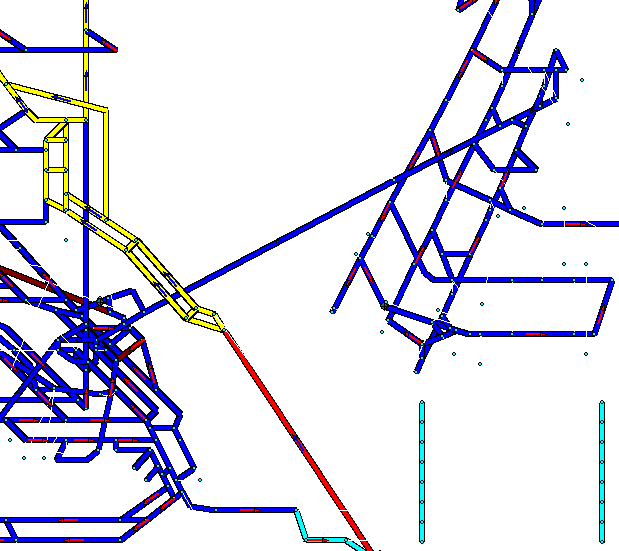

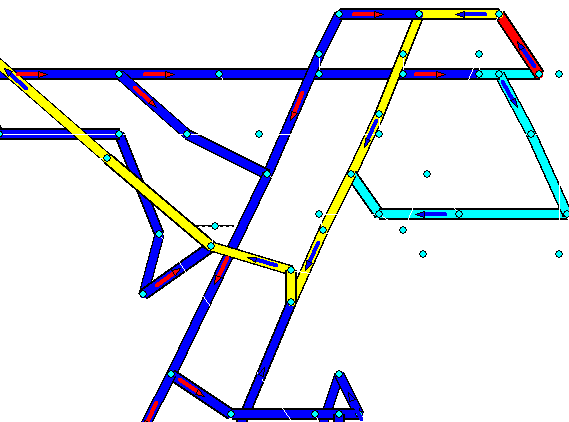

Рис. 4.3.2 – Моделювання пожежі в гілці 275
При виникненні пожежі в гілці 275 (Вент. ходок М3), можливе порушення стійкості вентиляційних потоків в інших виробках (рис. 4.3.2). Можливі місця перекидання: 830, 832, 897, 930. До пожежі ця гілка мала такі параметри: витрата повітря 64,47м3/с, депресія 11,39 мм.в.ст.
Зона поширення пожежних газів до перекидання – жовтий кольор, а після перекидання-блакитний кольор.
Якщо виникне пожежа у гілці 275, то до зони розповсюдження пожежних газів потрапляють 34 виробки шахти. Можливо станеться перекидання вентиляційного потоку повітря, тоді зона поширення пожежних газів збільшується і до цієї зони додатково потрапляють 2 виробки. Виникає загроза життю 2 гірникам.
Для забезпечення стійкого провітрювання і попередження загрози життю людей необхідно встановити регулятор (закрити двері або встановити перемичку) в нижній частині гілки 275 (до вогнища пожежі). Необхідний опір регулятора – 0,1 кмюрг.

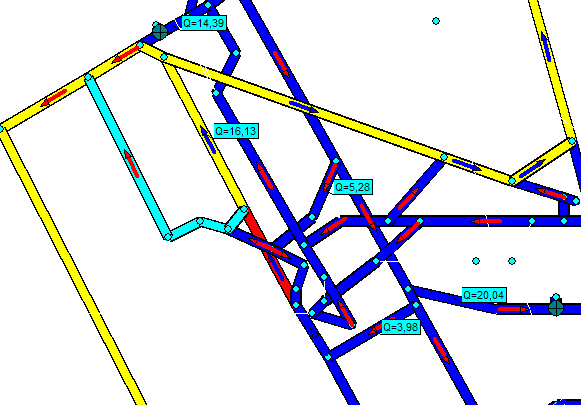

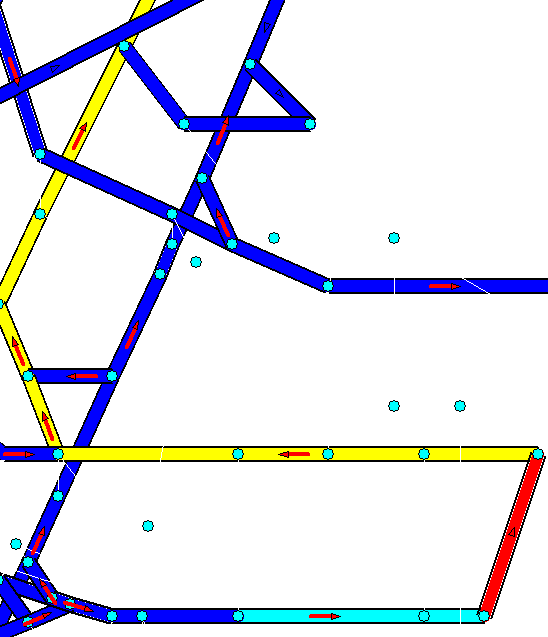

Рис. 4.3.3 – Моделювання пожежі в гілці 311
При виникненні пожежі в гілці 311 (Конв. бг-г Л8 ( к/о- похил. к/кв)), можливе порушення стійкості вентиляційних потоків в інших виробках (рис. 4.3.3). Можливі місця перекидання: 229, 321, 322, 755. До пожежі ця гілка мала такі параметри: витрата повітря 10,12м3/с, депресія 0,72мм.в.ст..
Зона поширення пожежних газів після перекидання - блакитний колір. Жовтий колір – до перекидання.
Якщо виникне пожежа у гілці 311, то до зони розповсюдження пожежних газів потрапляють 40 виробок шахти. Можливо станеться перекидання вентиляційного потоку повітря, тоді зона поширення пожежних газів збільшується і до цієї зони додатково потрапляють 3 виробки.
Для забезпечення стійкого провітрювання і попередження загрози життю людей необхідно встановити регулятор (закрити двері або встановити перемичку) в нижній частині гілки 311 (до вогнища пожежі). Необхідний опір регулятора – 0,4 кмюрг.

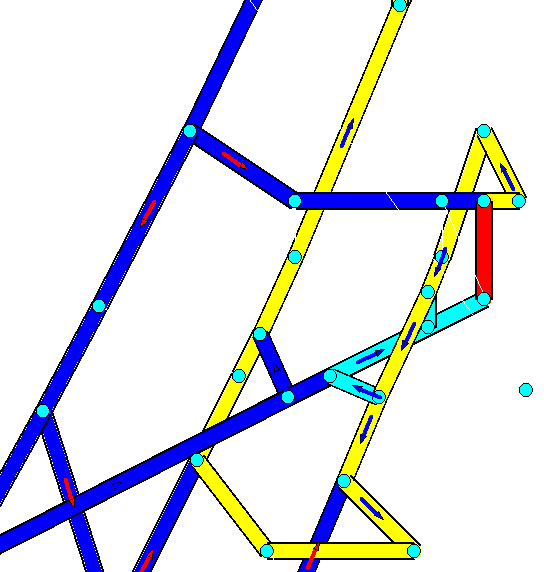

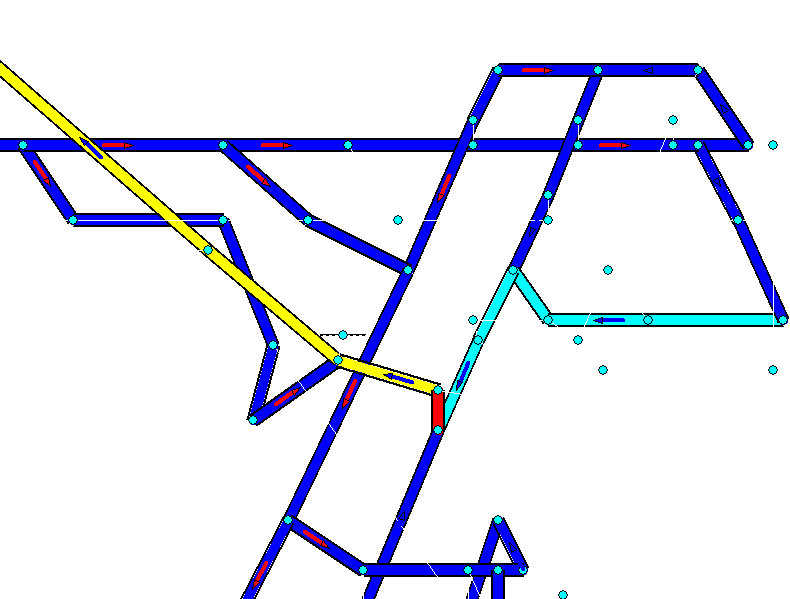

Рис. 4.3.4 – Моделювання пожежі в гілці 319
При виникненні пожежі в гілці 319 (Конв. бг-г Л8(бункер)), можливе порушення стійкості вентиляційних потоків в інших виробках (рис. 4.3.4). Можливі місця перекидання: 329. До пожежі ця гілка мала такі параметри: витрата повітря 8,71м3/с, депресія 0,10 мм.в.ст.
Зона поширення пожежних газів після перекидання - блакитний колір. Жовтий колір – до перекидання.
Якщо виникне пожежа у гілці 319, то до зони розповсюдження пожежних газів потрапляють 78 виробок шахти. Можливо станеться перекидання вентиляційного потоку повітря, тоді зона поширення пожежних газів збільшується і до цієї зони додатково потрапляють 4 виробки. Виникає загроза життю 2 гірникам.
Для забезпечення стійкого провітрювання і попередження загрози життю людей необхідно встановити регулятор (закрити двері або встановити перемичку) в нижній частині гілки 319 (до вогнища пожежі). Необхідний опір регулятора – 0,4 кмюрг.

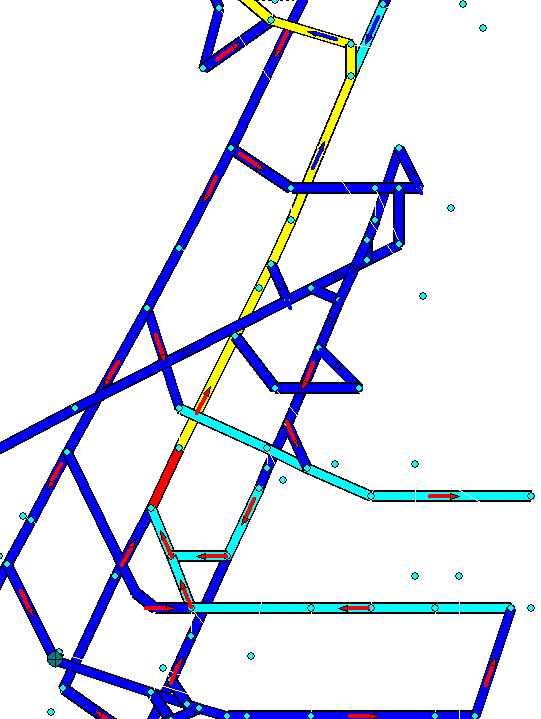

Рис. 4.3.5 – Моделювання пожежі в гілці 431
При виникненні пожежі в гілці 431 (Ходок в камеру ел. оборуд. К8), можливе порушення стійкості вентиляційних потоків в інших виробках (рис. 4.3.5). Можливі місця перекидання: 1495. До пожежі ця гілка мала такі параметри: витрата повітря 2,63 м3/с, депресія 0,01 мм.в.ст..
Зона поширення пожежних газів після перекидання - блакитний колір. Жовтий колір – до перекидання.
Якщо виникне пожежа у гілці 431, то до зони розповсюдження пожежних газів потрапляють 21 виробка шахти. Можливо станеться перекидання вентиляційного потоку повітря, тоді зона поширення пожежних газів збільшується і до цієї зони додатково потрапляють 16 виробок.
Для забезпечення стійкого провітрювання і попередження загрози життю людей необхідно встановити регулятор (закрити двері або встановити перемичку) в нижній частині гілки 431 (до вогнища пожежі). Необхідний опір регулятора – 5,4 кмюрг.

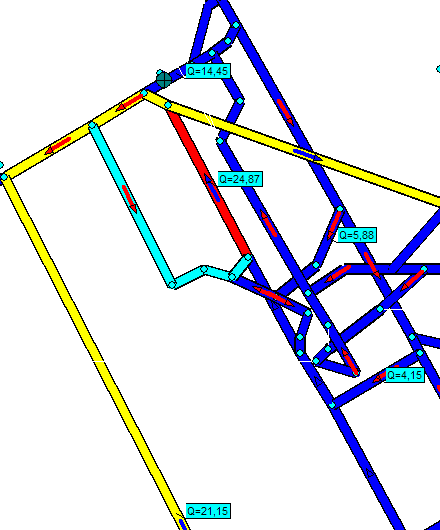

Рис. 4.3.6 – Моделювання пожежі в гілці 502
При виникненні пожежі в гілці 502 (Конв. хадок 2 схід. лави Л1), можливе порушення стійкості вентиляційних потоків в інших виробках (рис. 4.3.6). Можливі місця перекидання: 505. До пожежі ця гілка мала такі параметри: витрата повітря 18,76м3/с, депресія 0,18мм.в.ст..
Зона поширення пожежних газів після перекидання - блакитний колір. Жовтий колір – до перекидання.
Якщо виникне пожежа у гілці 502, то до зони розповсюдження пожежних газів потрапляють 59 виробок шахти. Можливо станеться перекидання вентиляційного потоку повітря, тоді зона поширення пожежних газів збільшується і до цієї зони додатково потрапляють 2 виробки
Для забезпечення стійкого провітрювання і попередження загрози життю людей необхідно встановити регулятор (закрити двері або встановити перемичку) в нижній частині гілки 502 (до вогнища пожежі). Необхідний опір регулятора – 0,1 кмюрг.

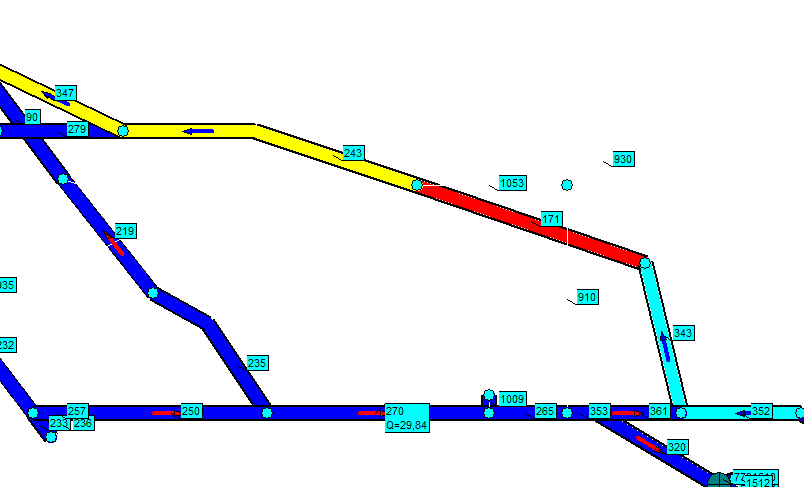

Рис. 4.3.7 – Моделювання пожежі в гілці 505
При виникненні пожежі в гілці 505 (Конв. ходок. центральної частини Л1), можливе порушення стійкості вентиляційних потоків в інших виробках (рис. 4.3.7). Можливі місця перекидання: 342,502. До пожежі ця гілка мала такі параметри: витрата повітря 21,46м3/с, депресія 0,25мм.в.ст..
Зона поширення пожежних газів після перекидання - блакитний колір. Жовтий колір – до перекидання.
Якщо виникне пожежа у гілці 505, то до зони розповсюдження пожежних газів потрапляють 57 виробок шахти. Можливо станеться перекидання вентиляційного потоку повітря, тоді зона поширення пожежних газів збільшується і до цієї зони додатково потрапляють 2 виробки
Для забезпечення стійкого провітрювання і попередження загрози життю людей необхідно встановити регулятор (закрити двері або встановити перемичку) в нижній частині гілки 505 (до вогнища пожежі). Необхідний опір регулятора – 0,1 кмюрг.

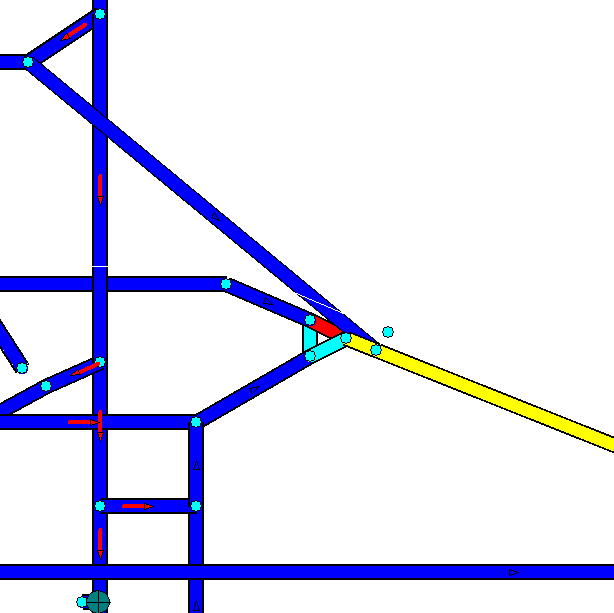

Рис. 4.3.8 – Моделювання пожежі в гілці 512
При виникненні пожежі в гілці 512 (Гезенк с в/х К8 на в/х Л1), можливе порушення стійкості вентиляційних потоків в інших виробках (рис. 4.3.8). Можливі місця перекидання:816. До пожежі ця гілка мала такі параметри: витрата повітря 84,22м3/с, депресія 3,55мм.в.ст..
Зона поширення пожежних газів після перекидання - блакитний колір. Жовтий колір – до перекидання.
Якщо виникне пожежа у гілці 512, то до зони розповсюдження пожежних газів потрапляють 14 виробок шахти. Можливо станеться перекидання вентиляційного потоку повітря, тоді зона поширення пожежних газів збільшується і до цієї зони додатково потрапляють 6 виробок. Виникає загроза життю 4 гірникам
Для забезпечення стійкого провітрювання і попередження загрози життю людей необхідно встановити регулятор (закрити двері або встановити перемичку) в нижній частині гілки 512 (до вогнища пожежі). Необхідний опір регулятора – 0,1 кмюрг.
Рис. 4.3.9 – Моделювання пожежі в гілці 527
При виникненні пожежі в гілці 527 (Вент. ходок К8), можливе порушення стійкості вентиляційних потоків в інших виробках (рис. 4.3.9). Можливі місця перекидання: 426, 445, 449, 490, 528, 561, 599, 604, 800. До пожежі ця гілка мала такі параметри: витрата повітря 23,69м3/с, депресія 1,47мм.в.ст.
Зона поширення пожежних газів після перекидання - блакитний колір. Жовтий колір – до перекидання.
Якщо виникне пожежа у гілці 527, то до зони розповсюдження пожежних газів потрапляють 22 виробки шахти. Можливо станеться перекидання вентиляційного потоку повітря, тоді зона поширення пожежних газів збільшується і до цієї зони додатково потрапляють 28 виробок. Виникає загроза життю 17 гірників
Для забезпечення стійкого провітрювання і попередження загрози життю людей необхідно встановити регулятор (закрити двері або встановити перемичку) в нижній частині гілки 527 (до вогнища пожежі). Необхідний опір регулятора – 0,1 кмюрг.
Рис. 4.3.10– Моделювання пожежі в гілці 578
При виникненні пожежі в гілці 578 (Ходок 3 схід. лави Л1), можливе порушення стійкості вентиляційних потоків в інших виробках (рис. 4.3.10). Можливі місця перекидання: 439, 456, 461. До пожежі ця гілка мала такі параметри: витрата повітря 3,83м3/с, депресія 0,10мм.в.ст..
Зона поширення пожежних газів після перекидання - блакитний колір. Жовтий колір – до перекидання.
Якщо виникне пожежа у гілці 578, то до зони розповсюдження пожежних газів потрапляють 117 виробок шахти. Можливо станеться перекидання вентиляційного потоку повітря, тоді зона поширення пожежних газів збільшується і до цієї зони додатково потрапляють 33 виробок. Виникає загроза життю 12 гірників
Для забезпечення стійкого провітрювання і попередження загрози життю людей необхідно встановити регулятор (закрити двері або встановити перемичку) в нижній частині гілки 578 (до вогнища пожежі). Необхідний опір регулятора – 0,1 кмюрг.
Рис. 4.3.11 – Моделювання пожежі в гілці 759
При виникненні пожежі в гілці 759 (Ходок по 4 зах. лави К8), можливе порушення стійкості вентиляційних потоків в інших виробках (рис. 4.3.11). Можливі місця перекидання: 800, 843, 967. 968. До пожежі ця гілка мала такі параметри: витрата повітря 6,34м3/с, депресія 4,02 мм.в.ст.
Зона поширення пожежних газів після перекидання - блакитний колір. Жовтий колір – до перекидання.
Якщо виникне пожежа у гілці 759, то до зони розповсюдження пожежних газів потрапляють 29 виробок шахти. Можливо станеться перекидання вентиляційного потоку повітря, тоді зона поширення пожежних газів збільшується і до цієї зони додатково потрапляють 17 виробок
Для забезпечення стійкого провітрювання і попередження загрози життю людей необхідно встановити регулятор (закрити двері або встановити перемичку) в нижній частині гілки 759 (до вогнища пожежі). Необхідний опір регулятора – 0,5 кмюрг.
Рис. 4.3.12 – Моделювання пожежі в гілці 796
При виникненні пожежі в гілці 796 (Гезенк с ПП 1 зах. к/ш на похил. к/кВ К8), можливе порушення стійкості вентиляційних потоків в інших виробках (рис. 4.3.12). Можливі місця перекидання: 447, 524, 800. 837, 843, 941. До пожежі ця гілка мала такі параметри: витрата повітря 2,40м3/с, депресія 0,74мм.в.ст..
Зона поширення пожежних газів після перекидання - блакитний колір. Жовтий колір – до перекидання.
Якщо виникне пожежа у гілці 796, то до зони розповсюдження пожежних газів потрапляють 56 виробок шахти. Можливо станеться перекидання вентиляційного потоку повітря, тоді зона поширення пожежних газів збільшується і до цієї зони додатково потрапляють 7 виробок. Виникає загроза життю 5 гірникам.
Для забезпечення стійкого провітрювання і попередження загрози життю людей необхідно встановити регулятор (закрити двері або встановити перемичку) в нижній частині гілки 796 (до вогнища пожежі). Необхідний опір регулятора – 1,6 кмюрг.
