4.2 Моделювання пожеж в похилих виробках з низхідним провітрюванням і розробка заходів по підвищенню стійкості у цих виробках

В даній роботі були проведені дослідження стійкості вентиляційних потоків в 76 похилих виробках з низхідним провітрюванням. Було встановлено, що при пожежах у 17 гілках похилих виробок з низхідним провітрюванням можливе перекидання вентиляційного потоку і порушення стійкості вентиляційних потоків в інших виробках, а також в зону пожежних газів потрапляють люди.

Таблиця 4.1 – Місця порушения стійкості в виробках з низхідним провітрюванням

№ п/п.	Найменування виробоки	Номер гілки	Код гілки	Люди в зоні	Виробки загазо ванні після перекидання
1	Доп.уклон 2 М3 (сб. доп. укл 2 - ПП 2"О"к/ш)	199	205-213	32	46
2	Доп. уклон 2 на М3	202	151-205	6	44
3	Доп.уклон 2 М3 (вент св.)	268	211-248	38	52
4	Похилий к/кв-г К8	356	383-415	-	3
5	Похилий к/кв-г К8 (каме- ра очікування-бункер)	385	255-383	-	3
6	Бортова №1 Л8	400	275-482	12	28
7	Вент. ходок 2 схід.лави Л1	419	380-373	12	3
8	Грузолюдський ходок К8 (к/о 2W в/ш - к/о пох.к/кв)	453	382-372	32	40
9	Зах.пол.уклон К8 (ПП 2 зах.к/ш - ПП 3 зап.к/ш)	526	361-407	37	23
10	Вент.ходок 2схід.лави Л1 (Сб.1 - ВМП)	530	373-1002	16	6
11	Грузолюдський ходок К8 (к/о похил.к/кв-бунк. похил. к/кв)	552	379-382	34	29
12	Зах .пол.уклон К8 (ПП 4Wк/ш - сб.2 на в/х К8)	592	418-412	14	51
13	Сб на бункер 3зах.лави Л1	594	454-427	14	16
14	Бункер 3 зах.лави Л1	604	454-410	14	3
15	К/х 4 зах.лави К8 (сб.на бункер - 4 зах.к/ш)	632	414-474	14	32
16	Бункер Л8' ПП г.-752	643	485-486	4	7
17	Порідний бункер руддвору г.915	711	82-79	1	2

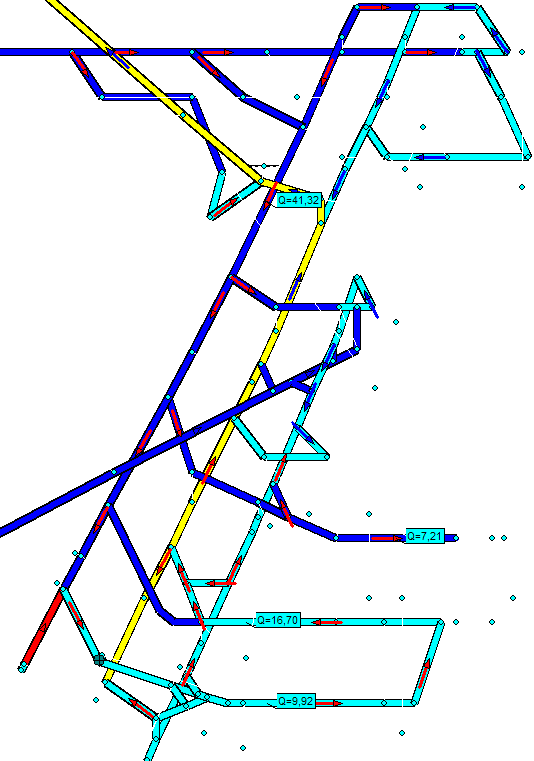

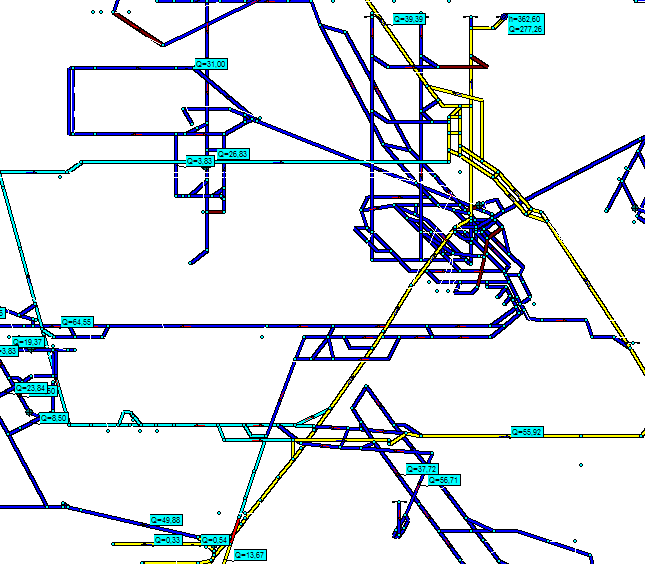

Рис. 4.2.1 – Моделювання пожежі в гілці 199

При пожежі в гілці 199 (Доп.уклон 2 М3 (сб. доп. укл 2 - ПП 2"О"к/ш)) можливо через 19 хвилин, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 19,26даПа (рис. 4.1). До пожежі гілка характеризувалася такими параметрами: критична депресія 14,47Па, витрата повітря 6,47м³/с, депресія 0,06мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 97 гілок (жовтий колір), а після перекидання у загазовану зону потрапляє ще 46 гілок (блакитний колір).

До зони розповсюдження пожежних газів потрапляють майже усі виробки шахти. Виникає загроза життю 32 гірникам.

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 199 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці 346. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 72,81 даПа.

Якщо з якоїсь причини буде неможливо звести перемичку в гілці 346 необхідно передбачити резервний варіант. Моделювання показало що для цього можно встановити в гілці 360 перемичку (опором 1,0 к ). Критична депресія в цьому випадку буде рівна 72,81 даПа.

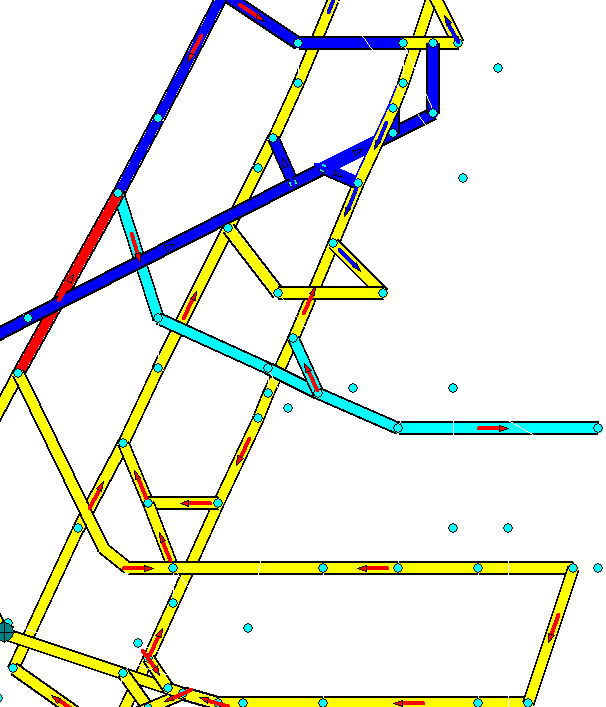

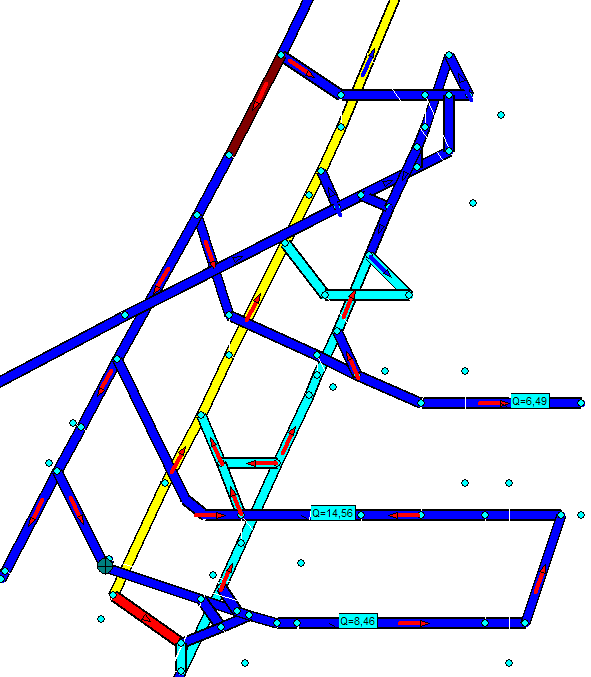

Рис. 4.2.2 – Моделювання пожежі в гілці 202

При пожежі в гілці 202 (Доп. уклон 2 на М3) можливо через 8 хвилин, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 19,97 даПа (рис. 4.2). До пожежі гілка характеризувалася такими параметрами: критична депресія 15,92 Па, витрата повітря 7,11м³/с, депресія 0,05мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 88 гілок (жовтий колір), а після перекидання у загазовану зону потрапляє ще 44 гілок (блакитний колір).

Виникає загроза життю 3 гірникам. Якщо виникне перекидання вентиляційного потоку додатково виникає загроза життю 3 гірникам.

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 202 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці 346. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 74,82 даПа.

Якщо з якоїсь причини буде неможливо звести перемичку в гілці 346 необхідно передбачити резервний варіант. Моделювання показало що для цього можно встановити в гілці 360 перемичку (опором 1,0 к ). Критична депресія в цьому випадку буде рівна 73,81 даПа.

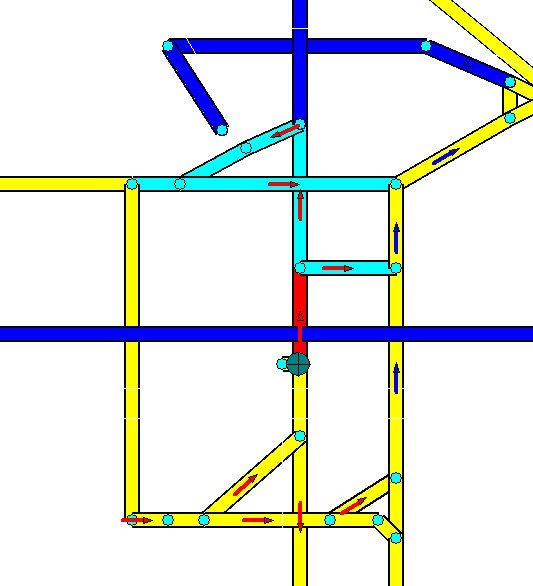

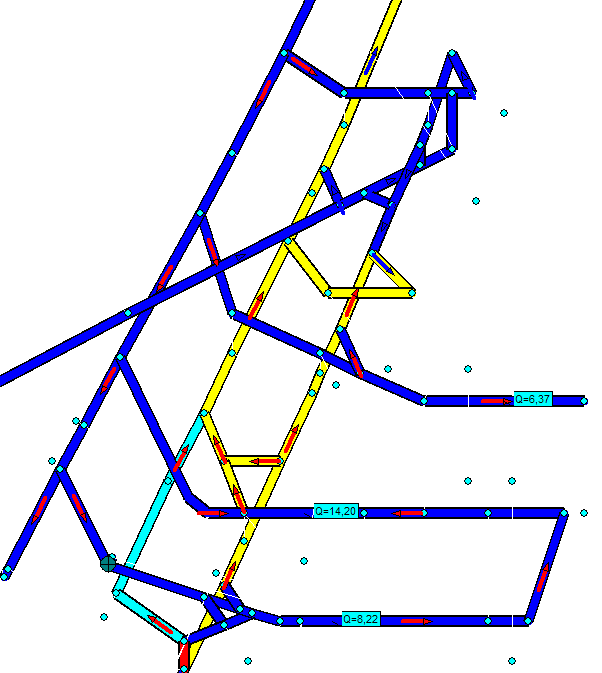

Рис. 4.2.3 – Моделювання пожежі в гілці 268

При пожежі в гілці 268 (Доп.уклон 2 М3 (вент св.)) можливо через 9 хвилин, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 19,00 даПа (рис4.3). До пожежі гілка характеризувалася такими параметрами: критична депресія 10,65 Па, витрата повітря 4,68м³/с, депресія 0,03мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 87 гілок (жовтий колір), а після перекидання у загазовану зону потрапляє ще 52 гілок (блакитний колір).

Виникає загроза життю 38гірників.

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 268 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці 346. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 67,19 даПа.

Якщо з якоїсь причини буде неможливо звести перемичку в гілці 346 необхідно передбачити резервний варіант. Моделювання показало що для цього можно встановити в гілці 360 перемичку (опором 1,0 к ). Критична депресія в цьому випадку буде рівна 67,29 даПа.

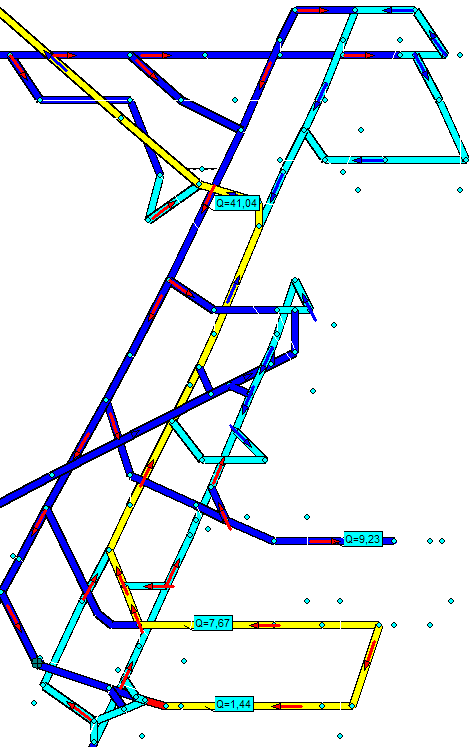

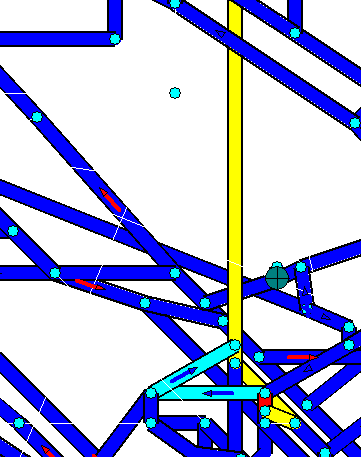

Рис. 4.2.4 – Моделювання пожежі в гілці 356

При пожежі в гілці 356 (Похилий к/кв-г К8) можливо через 4 хвилини, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 5,1 даПа (рис. 4,4). До пожежі гілка характеризувалася такими параметрами: критична депресія 2,66Па, витрата повітря 2,40м³/с, депресія 0,01мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 22 гілки (жовтий колір), а після перекидання у загазовану зону потрапляє ще 3 гілки (блакитний колір).

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 356 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці515. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 47,20 даПа.

Якщо з якоїсь причини буде неможливо звести перемичку в гілці 346 необхідно передбачити резервний варіант. Моделювання показало що для цього можно встановити в гілці 420 перемичку (опором 1,0 к ). Критична депресія в цьому випадку буде рівна 18,75 даПа.

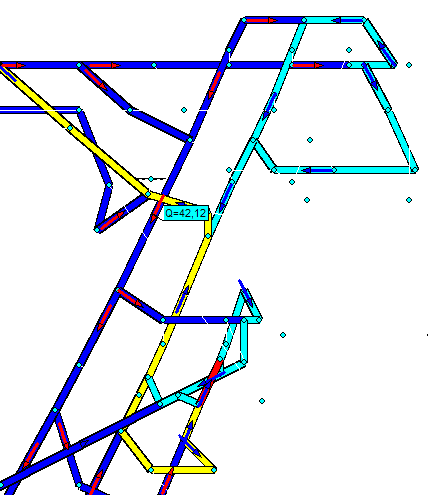

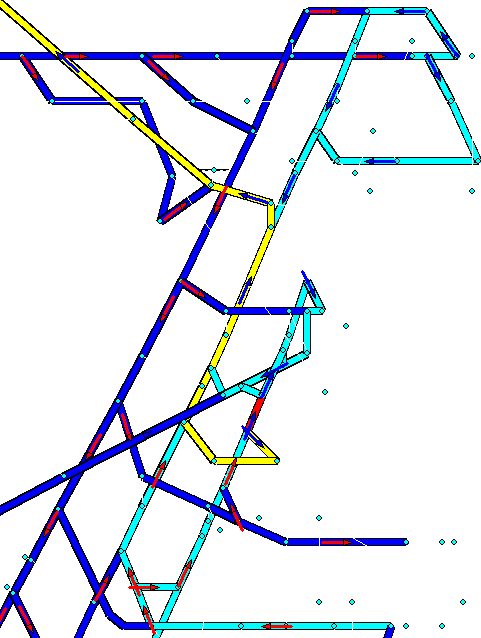

Рис. 4.2.5 – Моделювання пожежі в гілці 385

При пожежі в гілці 385 (Похилий к/кв-г К8 (каме-ра очікування-бункер)) можливо через 3 хвилини, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 9,44 даПа (рис. 4,5). До пожежі гілка характеризувалася такими параметрами: критична депресія 3,48 Па, витрата повітря 2,88м³/с, депресія 0,01мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 21 гілка (жовтий колір), а після перекидання у загазовану зону потрапляє ще 3 гілки (блакитний колір).

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 385 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці 515. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 54,77 даПа.

Якщо з якоїсь причини буде неможливо звести перемичку в гілці 515 необхідно передбачити резервний варіант. Моделювання показало що для цього можно встановити в гілці 420перемичку (опором 1,0 к ). Критична депресія в цьому випадку буде рівна 20,36 даПа.

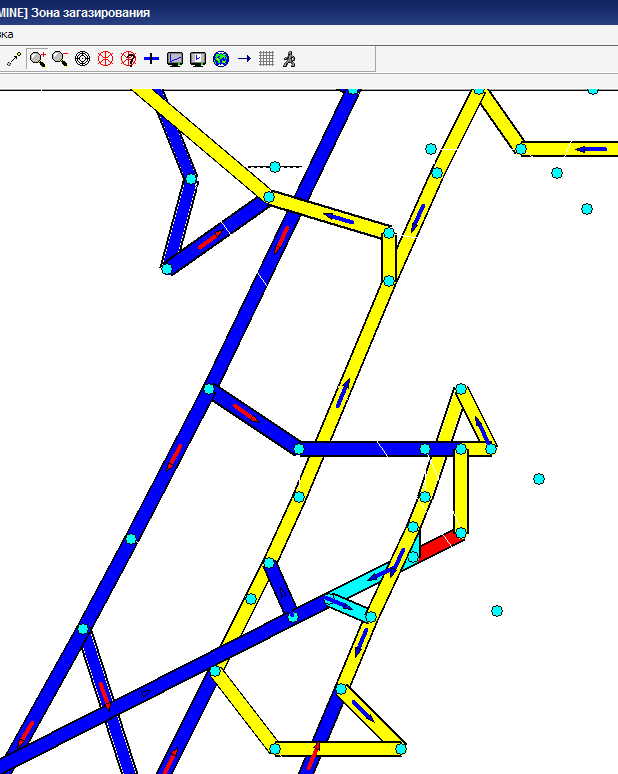

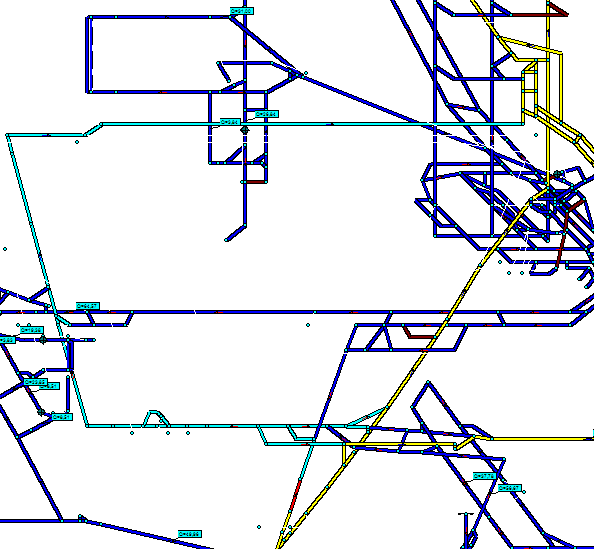

Рис. 4.2.6 – Моделювання пожежі в гілці 400

При пожежі в гілці 400 (Бортова №1 Л8) можливо через 36 хвилину, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 44,91 даПа (рис. 4.6). До пожежі гілка характеризувалася такими параметрами: критична депресія 33,27 Па, витрата повітря 17,39м³/с, депресія 5,12 мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 106 гілок (жовтий колір), а після перекидання у загазовану зону потрапляє ще 28 гілок (блакитний колір).

Виникає загроза життю 12 гірників.

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 400 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці 452. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 98,45 даПа.

Якщо з якоїсь причини буде неможливо звести перемичку в гілці 346 необхідно передбачити резервний варіант. Моделювання показало що для цього можно встановити в гілці 415 перемичку (опором 1,0 к ). Критична депресія в цьому випадку буде рівна 70,74даПа.

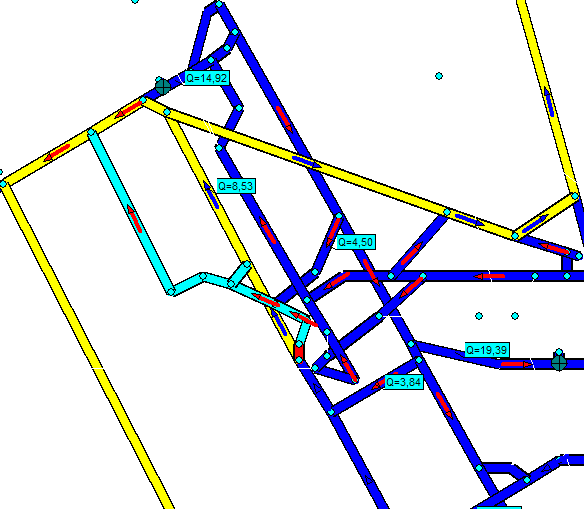

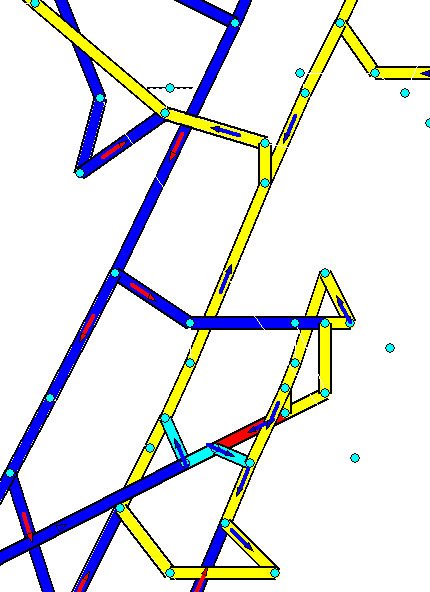

Рис. 4.2.7 – Моделювання пожежі в гілці 419

При пожежі в гілці 419 (Вент. ходок 2 схід.лави Л1) можливо через 36 хвилину, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 14,27 даПа (рис. 4.7). До пожежі гілка характеризувалася такими параметрами: критична депресія 14,03 Па, витрата повітря 17,39м³/с, депресія 5,12 мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 106 гілок (жовтий колір), а після перекидання у загазовану зону потрапляє ще 3 гілок (блакитний колір).

Виникає загроза життю 12 гірників..

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 419 необхідно встановити 2 перемичкі в гілці 461 та в гілці 439. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 203,91 даПа.

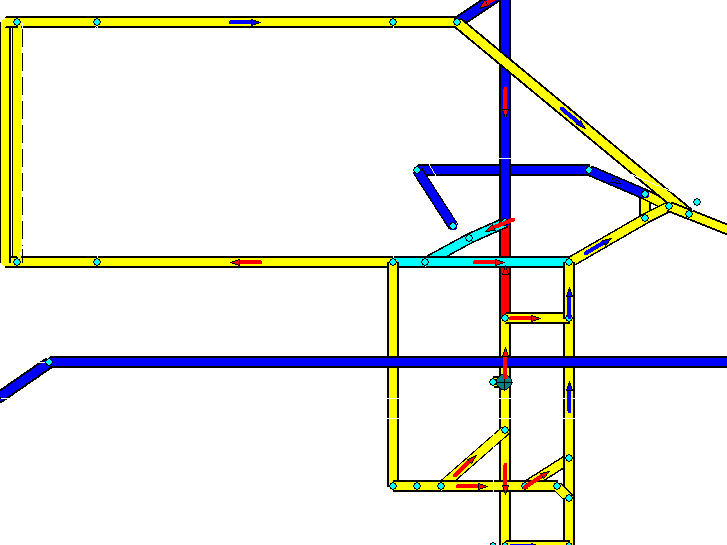

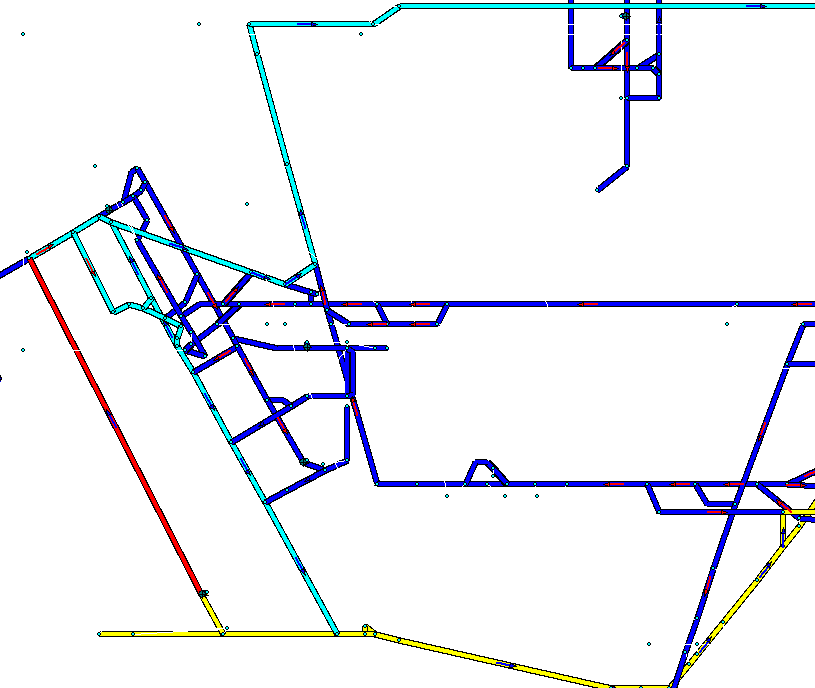

Рис. 4.2.8 – Моделювання пожежі в гілці 453

При пожежі в гілці 453 (Грузолюдський ходок К8 (к/о 2W в/ш - к/о пох.к/кв)) можливо через 13 хвилин, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 14,80 даПа (рис. 4.8). До пожежі гілка характеризувалася такими параметрами: критична депресія 9,24 Па, витрата повітря 8,74м³/с, депресія 0,09мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 27 гілок (жовтий колір), а після перекидання у загазовану зону потрапляє ще 40гілок (блакитний колір).

Виникає загроза життю 38 гірників.

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 453 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці 170. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 18,16 даПа.

Якщо з якоїсь причини буде неможливо звести перемичку в гілці 283 необхідно передбачити резервний варіант. Моделювання показало що для цього можно встановити в гілці 283 перемичку (опором 1,0 к ). Критична депресія в цьому випадку буде рівна 17,68даПа.

Рис. 4.2.9 – Моделювання пожежі в гілці 526

При пожежі в гілці 526 (Зах.пол.уклон К8 (ПП 2 зах.к/ш - ПП 3 зап.к/ш)) можливо через 60 хвилин, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 43,57 даПа (рис. 4.9). До пожежі гілка характеризувалася такими параметрами: критична депресія 40,24 Па, витрата повітря 23,46м³/с, депресія 0,84мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 78 гілок (жовтий колір), а після перекидання у загазовану зону потрапляє ще 23 гілки (блакитний колір).

Виникає загроза життю 37 гірників.

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 526 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці 513. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 75,73даПа.

Якщо з якоїсь причини буде неможливо звести перемичку в гілці 554 необхідно передбачити резервний варіант. Моделювання показало що для цього можно встановити в гілці 360 перемичку (опором 1,0 к ). Критична депресія в цьому випадку буде рівна 71,21даПа.

Рис. 4.2.10 – Моделювання пожежі в гілці 530

При пожежі в гілці 530 (Вент.ходок 2схід.лави Л1 (Сб.1 - ВМП)) можливо через 28 хвилин, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 14,35 даПа (рис. 4.10). До пожежі гілка характеризувалася такими параметрами: критична депресія 11,91 Па, витрата повітря 26,77м³/с, депресія 0,86 мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 89 гілок (жовтий колір), а після перекидання у загазовану зону потрапляє ще 6 гілок (блакитний колір).

Виникає загроза життю 16 гірників.

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 530 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці 461. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 202,91 даПа.

Якщо з якоїсь причини буде неможливо звести перемичку в гілці 461 необхідно передбачити резервний варіант. Моделювання показало що для цього можно встановити в гілці 439 перемичку (опором 1,0 к ). Критична депресія в цьому випадку буде рівна 202,91 даПа.

Рис. 4.2.11 – Моделювання пожежі в гілці 552

При пожежі в гілці 552 (Вент. ходок 2 схід.лави Л1) можливо через 36 хвилину, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 10,73 даПа (рис. 4.11). До пожежі гілка характеризувалася такими параметрами: критична депресія 6,64 Па, витрата повітря 17,39м³/с, депресія 5,12 мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 36 гілок (жовтий колір), а після перекидання у загазовану зону потрапляє ще 29 гілок (блакитний колір).

Виникає загроза життю 34 гірників.

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 552 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці 491. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 27,19даПа.

Якщо з якоїсь причини буде неможливо звести перемичку в гілці 491 необхідно передбачити резервний варіант. Моделювання показало що для цього можно встановити в гілці 507 перемичку (опором 1,0 к ). Критична депресія в цьому випадку буде рівна 26,96даПа.

Рис. 4.2.12 – Моделювання пожежі в гілці 592

При пожежі в гілці 592 (Зах .пол.уклон К8 (ПП 4Wк/ш - сб.2 на в/х К8)) можливо через 9 хвилин, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 24,82 даПа (рис. 4.12). До пожежі гілка характеризувалася такими параметрами: критична депресія 12,75 Па, витрата повітря 3,31м³/с, депресія 0,02мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 30гілок (жовтий колір), а після перекидання у загазовану зону потрапляє ще 51 гілок (блакитний колір).

Виникає загроза життю 14 гірників.

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 592 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці 611. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 28,48 даПа.

Якщо з якоїсь причини буде неможливо звести перемичку в гілці 611 необхідно передбачити резервний варіант. Моделювання показало що для цього можно встановити в гілці 636 перемичку (опором 1,0 к ). Критична депресія в цьому випадку буде рівна 26,67 даПа.

Рис. 4.2.13 – Моделювання пожежі в гілці 594

При пожежі в гілці 594 (Сбійка на бункер 3 зах. лави Л1) можливо через 64 хвилини, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 10,89 даПа (рис. 4.13). До пожежі гілка характеризувалася такими параметрами: критична депресія 10,36 Па, витрата повітря 1,31м³/с, депресія 9,49мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 25 гілок (жовтий колір), а після перекидання у загазовану зону потрапляє ще 16 гілок (блакитний колір).

Виникає загроза життю 14 гірників.

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 594 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці 611. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 24,43 даПа.

Якщо з якоїсь причини буде неможливо звести перемичку в гілці 611необхідно передбачити резервний варіант. Моделювання показало що для цього можно встановити в гілці 636 перемичку (опором 1,0 к ). Критична депресія в цьому випадку буде рівна 20,97 даПа.

Рис. 4.2.14 – Моделювання пожежі в гілці 604

При пожежі в гілці 604 (Бункер 3 зах.лави Л1) можливо через 1 хвилину, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 18,22 даПа (рис. 4.14). До пожежі гілка характеризувалася такими параметрами: критична депресія 5,53 Па, витрата повітря 0,39м³/с, депресія 4,48мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 25 гілок (жовтий колір), а після перекидання у загазовану зону потрапляє ще 3 гілок (блакитний колір).

Виникає загроза життю 14 гірників.

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 604 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці 527 і в 495. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 18,77 даПа.

Рис. 4.2.15 – Моделювання пожежі в гілці 632

При пожежі в гілці 632 (К/х 4 зах.лави К8 (сб.на бункер - 4 зах.к/ш)) можливо через 38 хвилин, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 15,66 даПа (рис. 4.15). До пожежі гілка характеризувалася такими параметрами: критична депресія 13,85 Па, витрата повітря 8,01м³/с, депресія 0,23мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 24 гілок (жовтий колір), а після перекидання у загазовану зону потрапляє ще 32 гілок (блакитний колір).

Виникає загроза життю 14 гірників.

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 632 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці 513. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 22,91 даПа.

Якщо з якоїсь причини буде неможливо звести перемичку в гілці 513необхідно передбачити резервний варіант. Моделювання показало що для цього можно встановити в гілці 554 перемичку (опором 1,0 к ). Критична депресія в цьому випадку буде рівна 22,28 даПа.

Рис. 4.2.16 – Моделювання пожежі в гілці 643

При пожежі в гілці 643 (Бункер Л8' ПП г.-752) можливо через 3 хвилини, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 13,07 даПа (рис. 4.17). До пожежі гілка характеризувалася такими параметрами: критична депресія 6,49 Па, витрата повітря 2,50м³/с, депресія 1,88мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 76 гілок (жовтий колір), а після перекидання у загазовану зону потрапляє ще 7 гілок (блакитний колір).

Виникає загроза життю 14гірників.

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 643 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці 221. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 21,37 даПа.

Якщо з якоїсь причини буде неможливо звести перемичку в гілці 221 необхідно передбачити резервний варіант. Моделювання показало що для цього можно встановити в гілці 324 перемичку (опором 1,0 к ). Критична депресія в цьому випадку буде рівна 16,26 даПа.

Рис. 4.2.17 – Моделювання пожежі в гілці 711

При пожежі в гілці 711 (Порідний бункер руддвору г.915) можливо через 6 хвилину, після початку полум'яного горіння, станеться перекидання вентиляційного потоку при тепловій депресії пожежі 35,22 даПа (рис. 4.18). До пожежі гілка характеризувалася такими параметрами: критична депресія 17,34 Па, витрата повітря 7,06м³/с, депресія 2,25мм.в.ст.

У разі пожежі у зону розповсюдження пожежних газів потрапляє 5 гілок (жовтий колір), а після перекидання у загазовану зону потрапляє ще 2 гілок (блакитний колір).

Виникає загроза життю 1 гірників.

Щоб забезпечити стійке провітрювання виробки і попередити загрозу життю людей при пожежі в гілці 711 необхідно встановити регулятор (закрити двері або встановити переносну перемичку) в гілці 170. Необхідний опір регулятора – 1,0 кмюрг (Па с²/м⁶). Після посилення провітрювання величина критичної депресії виробки збільшується до 169,09 даПа.

Якщо з якоїсь причини буде неможливо звести перемичку в гілці 170 необхідно передбачити резервний варіант. Моделювання показало що для цього можно встановити в гілці 105 перемичку (опором 1,0 к ). Критична депресія в цьому випадку буде рівна 105,66 даПа.
