54 Комбинированные методы воздействия на пзПэ
Этот вид воздействия на ПЗС заключается в обработке забоя скважины горячей кислотой, нагрев которой происходит в результате экзотермической реакции соляной кислоты с магнием или некоторыми его сплавами (МЛ-1, МА-1 п др.) в специальном реакционном наконечнике, расположенном на конце НКТ, через который прокачивается рабочий раствор НСL. При этом происходит следующая реакция.
Хлористый магний (MgCL2) остается в растворе.
При взаимодействии 73 г чистой НСL с 24,3 г Mg происходит полная нейтрализация раствора, при которой выделяется 461,38 кДж тепловой энергии. Легко подсчитать, что при взаимодействии 1000 г магния выделится 18987 кДж теплоты.
Для растворения 1 кг Mg потребуется 18,61 л 15%-ного раствора НСL.
Из уравнения баланса теплоты
следует что при реализации всей выделившейся теплоты Q кДж на нагрев V л раствора, имеющего теплоемкость Cv (кДж/л×°С), нагрев раствора произойдет на Dt °С или
Принимая приближенно теплоемкость раствора 15%-ной НСL, равной теплоемкости воды, т. е. Сv = 4,1868 кДж/л×°С , получим
На столько градусов увеличится температура раствора при полном использовании теплоты на нагрев только продуктов реакции. (По некоторым данным температура раствора может достигать 300 °С).
Термохимическая обработка ПЗС - обработка горячей кислотой, при которой для растворения магния подается избыточное количество кислоты для растворения карбонатов породы пласта так, чтобы сохранялась концентрация НСL 10 - 12 %.
Термокислотная обработка ПЗС - сочетание термохимической и непрерывно следующей за ней кислотной обработки ПЗС. Причем кислотная обработка может быть как обычной, так и под давлением.
55 Гидропескоструйная перфорация как метод обработки пзп
Этот метод перфорации основан на использовании кинетической энергии и абразивных свойств струи жидкости с песком, истекающей с большой скоростью из насадок специального перфоратора и направленной на стенку скважины. За короткое время струя жидкости с песком образует отверстие или прорезь в обсадной колонне и канал или щель в цементном камне и породе пласта без других нарушений обсадных труб и цементного камня (рис. 185). Жидкость с песком подается к насадкам перфоратора по колонне на-сосно-ком1Прессорных труб насосами, установленными у скважины.

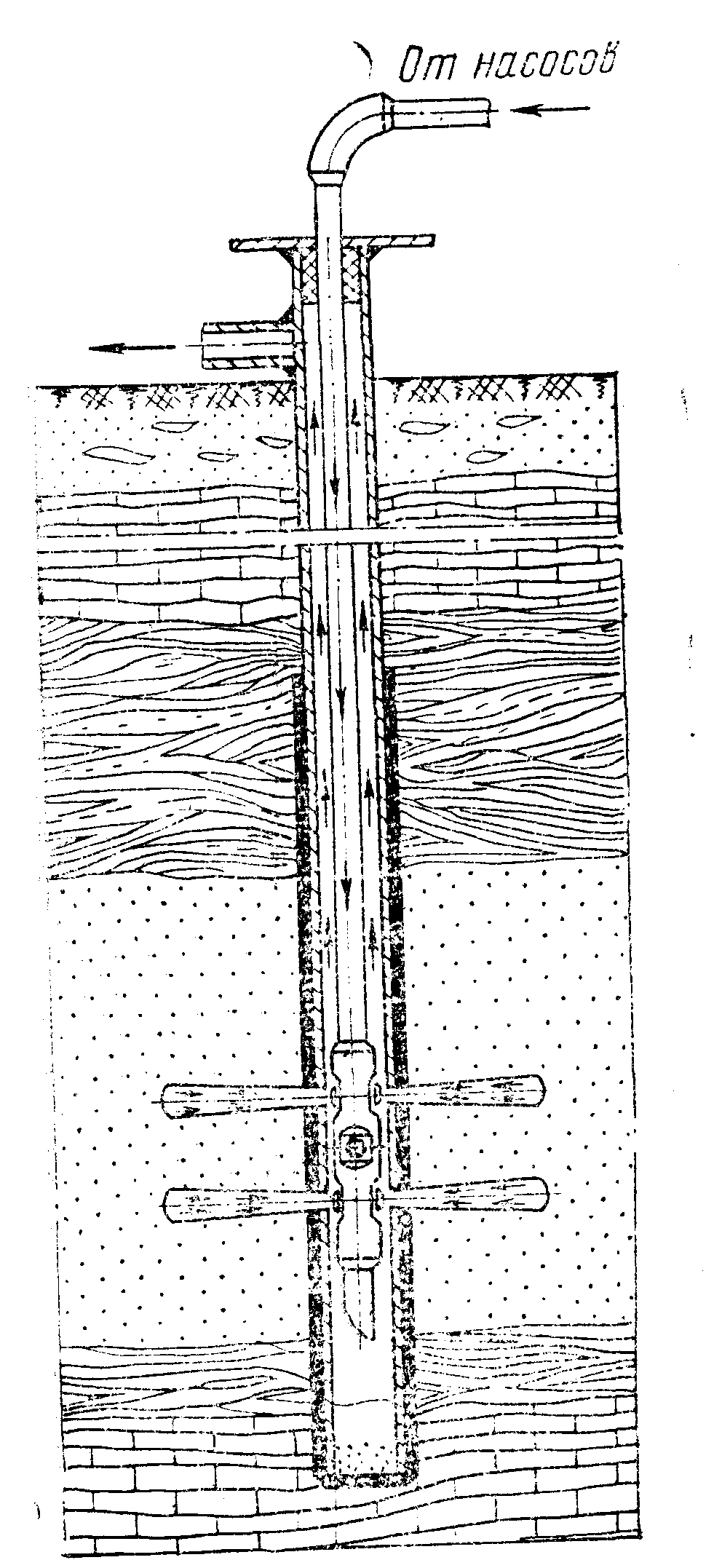

Рис. 185. Схема гидропескоструйной перфорации
Этот способ вскрытия пласта применяют как в новых скважинах, вышедших из бурения, так и в эксплуатирующихся скважинах с целью увеличения их производительности.
Кроме перфорации, гидропёскоструйный метод можно применять для выполнения ряда других работ в скважинах:
создания глубоких кольцевых и вертикальных щелей, облегчающих образование трещин в заданном интервале пласта при осуществлении гидроразрывов; солянокислотных обработок или создания водоизолирующего экрана в пласте;
срезания обсадных, насосно-компрессорных и бурильных труб в скважинах;
разрушения металла, дементного стакана и твердых песчано-глинистых пробок в скважине;
расширения призабойной зоны в необсаженной части скважины.
Рис. 186. Гидроперфоратор:
1 — хвостовик-перо; 2 — корпус; 3 — шариковый клапан; 4 — держатель насадок; 5 — стопорное кольцо; 6 — насадки; 7 — заглушки
Гидроперфоратор (рис. 186) имеет 10 гнезд для держателей насадок и заглушек. Держатель насадки имеет широкую наружную гайку, которая предохраняет в процессе обработки участок корпуса перфоратора с резьбой от разрушения его отраженной струёй жидкости с песком. По мере износа гаек держатели и насадки заменяются.
Насадки перфоратора диаметром 4,5 мм и длиной 20 мм изготовляются из абразивостойких сплавов.
Диаметр перфоратора 100 мм. Его можно спускать в скважины, обсаженные эксплуатационными колоннами диаметром 127 мм и выше.
В последних конструкциях гидроперфораторов насадки установлены под углом 2—3° вниз к горизонтальной плоскости, что повышает абразивное действие струи в результате изменения направления и снижения отрицательного действия отраженной струи, а также исключает разрушение корпуса насадок. В зависимости от вида перфорации насадки в перфораторе устанавливают различно. Для вскрытия пласта путем создания горизонтальной круглой щели четыре насадки размещаются в одной горизонтальной плоскости, в остальные гнезда ввинчиваются заглушки.
При созданий диаметрально противоположных вертикальных щелей, насадки размещаются в вертикальной плоскости по две или три с каждой стороны перфоратора. Число и размещение насадок при создании каналов в породе определяются геологопромысловыми условиями.
Гидроперфоратор спускают в скважину на насосно-компрессорных или бурильных трубах с тщательным промером их до подошвы интервала, подлежащего вскрытию. Над перфоратором устанавливают гидравлический якорь или центрирующий фонарь, которые предохраняют перфоратор от осевых или радиальных смещений при прокачке жидкости,
Колонну спущенных труб перед перфорацией спрессовывают на рабочее давление, для чего над перфоратором устанавливается шариковый клапан.
Продолжительность перфорации одного интервала продуктивного пласта 15—20 мин. После перфорации предыдущего интервала перфоратор устанавливают в следующем верхнем интервале. В новых интервалах установки перфоратора операция повторяется при том же режиме проведения процесса.
Колонна труб, на которой гидроперфоратор спускается в скважину, подвержена большим растягивающим нагрузкам от перепада давления, создающегося в насадках, от силы тяжести труб и жидкости. Поэтому, чтобы избежать обрыва труб при гидроперфорации, необходимо тщательно выбирать колонну труб для проведения процесса. При расчете колонны труб следует исходить из допустимой страгивающей нагрузки для резьбовых соединений.
