19 Пуск газлифтной скважины в эксплуатацию и расчет пусковых давлений
Эксплуатация скважин не протекает непрерывно. По различным причинам их приходится останавливать и вновь пускать эксплуатацию. Пуск газлифтных скважин имеет некоторые особенности, связанные с принципом их работы. Процесс пуска состоит в доведении закачиваемого газа до башмака подъемных труб, т.е. в отжатии газом уровня жидкости до башмака. Это означает, что объем жидкости в межтрубном пространстве должен быть вытеснен нагнетаемым газом. Вытесняемая жидкость перетекает в трубы, в результате чего уровень жидкости в трубах поднимется выше статического на величину h
Поэтому общую формулу для расчета пускового давления можно записать в виде
Рп=ρжg(hп+h)
Формула для расчета пускового давления зависит от схемы подачи рабочего газа. Для однорядного лифта кольцевой системы пусковое давление можно определить по формуле:
где:
где hп - погружение подъемных труб под статический уровень; ρж-плотность жидкости; dвн - внутренний диаметр насосно-компрессор-ных труб; dи - наружный диаметр насосно-компрессорных труб; D-внутренний диаметр обсадной колонны; Vжп – объем поглощенной пластом жидкости; Vжв - объем вытесненной жидкости; = fз hп Кп- коэффициент поглощения жидкости; fв - суммарная площадь поперечного сечения кольцевого пространства между обсадной колонной и воздушными трубами (затрубного пространства) и поперечного сечения подъемника(площадь поперечного сечения обьема, куда вытесняется жидкость), м2. fз – площадь поперечного сечения межтрубного пространства, в которое закачивается газ, м2.
Анализ полученных выражений показывает, что при прочих неизменных условиях:
При прямой закачке
- чем больше диаметр воздушных труб, тем больше пусковое давление;
- чем больше диаметр подъемника, тем меньше пусковое давление;
При обратной закачке
- диаметр воздушных труб не влияет на пусковое давление;
- чем больше диаметр подъемника, тем тем больше пусковое давление.

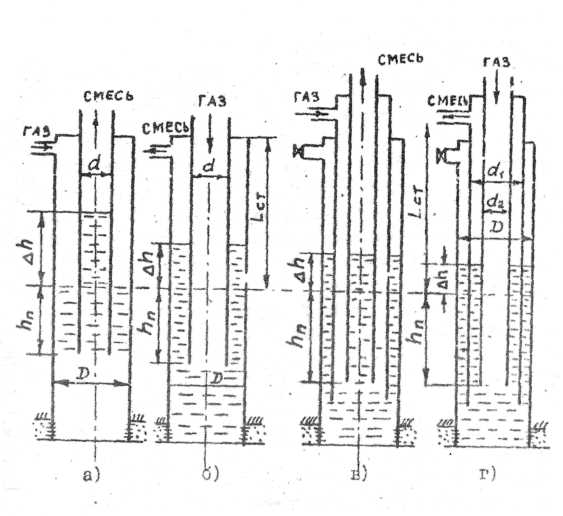

Рис. 2.9. К расчету пусковых давлений: а)- однорядный лифт кольцевой системы; б) -однорядный лифт центральной системы; в)-двухрядный лифт кольцевой системы; г)-двухрядный лифт центральной системы .
Из приведенных формул видно, что пусковое давление зависит от погружения башмака подъемных труб под статический уровень жидкости, от соотношения диаметров обсадной колонны и подъемных тру6, а также от системы работы лифта. Пусковое давление всегда больше рабочего. Это осложняет промысловое обустройство и технику эксплуатации газлифтных скважин.
Характерная кривая изменения давления газа на устье при пуске газлифтной скважины в функции времени показана на рис 2.10. Вначале давление в газовом пространстве растет, а затем после прорыва газа через башмак подъемных труб и выноса части жидкости скважина переходит на установившийся режим работы с соответствующим отбору динамическим уровнем, а следовательно, и соответствующим этому уровню рабочим давлением.
