Тема: Изучение устройства GPS приёмников и пяти окон меню.

Цель: Освоить внешние устройства приёмников и пяти окон меню.

Оборудование: Приёмник, антенна, соединительные провода, вешка, держатель вешки, рулетка.

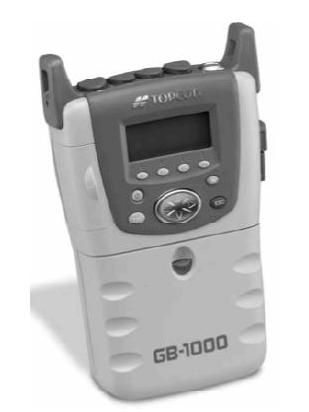

Приемник gb-1000

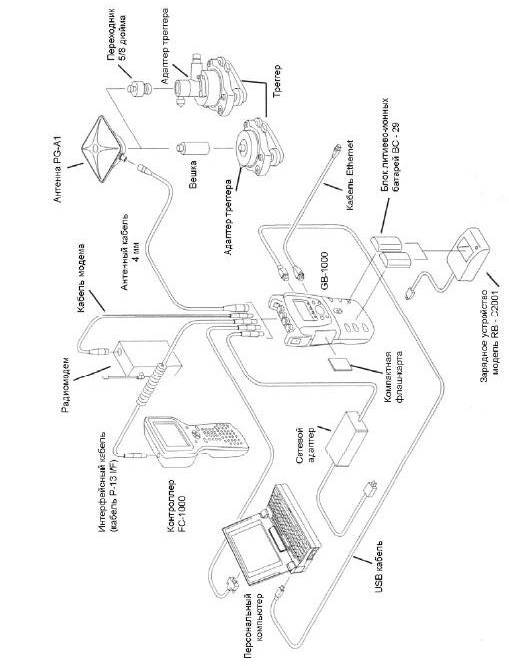

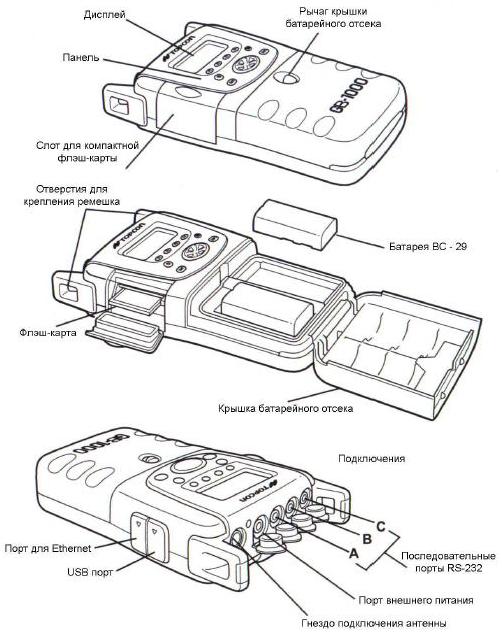

Элементы конструкции gb-1000

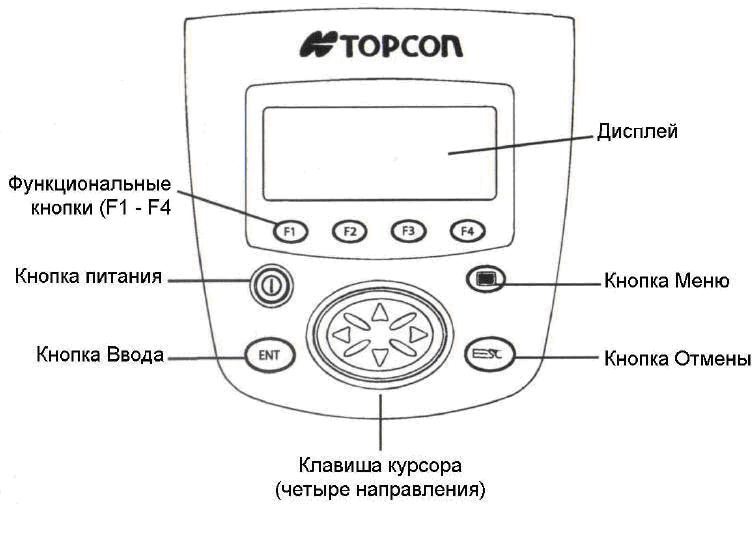

Передняя панель gb – 1000

На передней панели расположены восемь рабочих клавиш и клавиша курсора, используемые для выбора параметров и работы с меню.

• Клавиша питания (I) – включает и выключает питание.

• Клавиша ввода (ENT) – Служит для ввода числовых значений и

подтверждения установок.

• Клавиша выхода (ESC) – в режиме меню возвращает дисплей к

предыдущему экрану, а также служит для выхода из различных режимов

установок.

• Клавиша меню – включает режим меню.

• Функциональные клавиши (F1, F2, F3, F4) – осуществляют действия, отображаемые в нижнем строке определенных экранов меню.

• Клавиша курсора – Эта клавиша позволяет перемещать курсор в четырех направлениях для выбора параметров, значений установок, вариантов меню и д

Приемник HiPer ggd

Передняя панель HiPer ggd

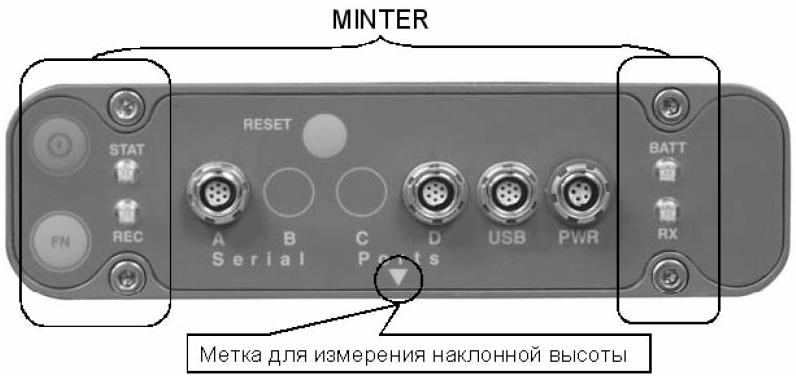

Компоненты передней панели приемника HiPerGGD:

• MINTER – Minimum INTERface: простой пользовательский интерфейс приемника, состоящий из трех кнопок и четырех трехцветных светодиодов.

• RESET (Перезапуск) – эта кнопка осуществляет «жесткую» перезагрузку платы приемника и платы питания. После нажатия на

кнопку контроллеры, управляющие платами приемника и питания,

перезагружаются, и устройство повторно запускается. Эта кнопка

может быть использована для выхода из режима сверхнизкого

энергопотребления или тогда, когда приемник не реагирует на

команды.

• Четыре последовательных порта:

- Порт А используется для связи платы приемника с контроллером или другим внешним устройством.

- Порт В используется для связи платы приемника со встроенным модулем Bluetooth внутри прибора, на переднюю панель не

выведен.

- Порт С используется для связи платы приемника со встроенным УКВ приемопередатчиком внутри прибора, на переднюю панель не выведен.

- Порт D используется для связи платы приемника с внешними

устройствами.

• USB – используется для высокоскоростной передачи данных между

приемником и внешним устройством.

• PWR – входной порт питания, к которому подключается внешний

источник питания (от +6 до + 28 В). Через этот порт производится

зарядка встроенных батарей.

• Метка для измерения наклонной высоты (Slant height measure mark,SHMM).

Задняя панель HiPer ggd

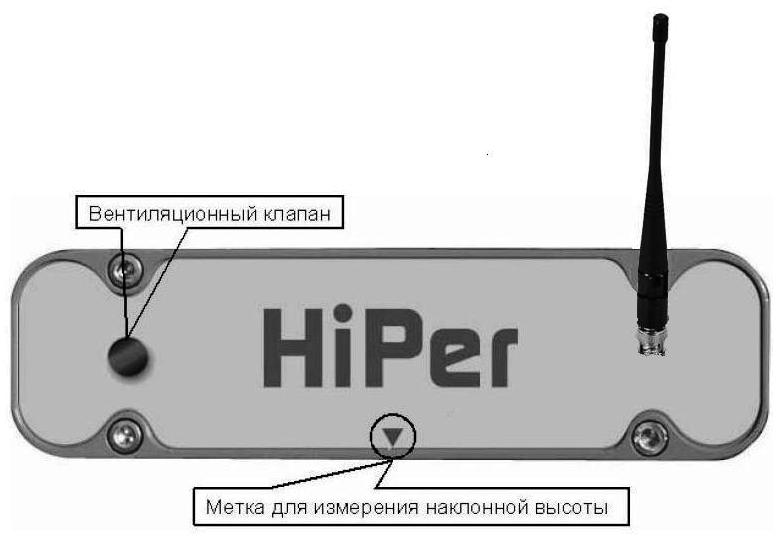

Компоненты задней панели приемника HiPer GGD:

- Вентиляционный клапан - уравнивает давление внутри приемника с внешним давлением.

- Метка для измерения наклонной высоты

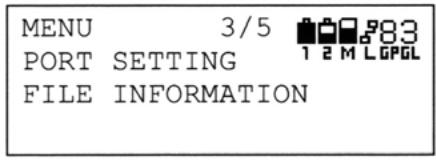

Меню gb-1000

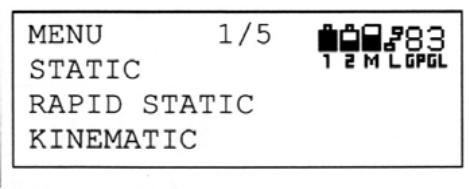

S TATIC –съёмка в режиме статических измерений

RAPID STATIC –съёмка в режиме быстрых статических измерений

KINEMATIC –съёмка в режиме кинематических измерений

R TK BASE – Установки базовой станции для RTK

POSITIONING STATUS (статус позиционирования) – Отображение информации о позиционировании

SATELLITE STATUS (состояние спутников) –Состояние приема спутниковых сигналов

PORT SETTING (установки портов) – Установки портов

FILE INFORMATION (Файловая информация)- Отображение и работа с файловой информацией

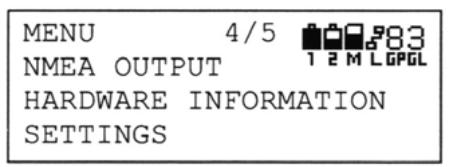

NMEA OUTPUT (выход NMEA) – Выход в NMEA формате HARDWARE INFORMATION (информация о системе) - Отображение системной информацией SETTINGS – Установки дисплея

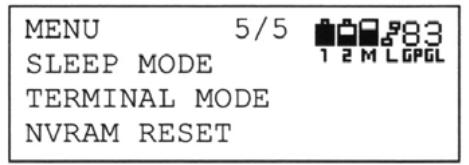

S LEEP MODE (режим ожидания) – Включение и выключение режима ожидания TERMINAL MODE - Режим терминала NVRAM RESET – Очистка энергонезависимой памяти
