4. Контрольные задания Задание №1

На рис. 1 изображены фрагменты геологических карт территорий с примерно горизонтальной поверхностью рельефа масштаба 1:2000. Покажите возможный разрез по линии I—I в предположении, что слои горных пород залегают согласно и каждый слой в пределах карты имеет постоянную мощность. Какая форма нарушенного залегания пород (дислокация) видна на карте и разрезе? Между породами какого возраста наблюдается стратиграфический перерыв? Сделайте предположение о возможности обнаружения на данной территории месторождений нефти и газа.

Рис 1. Фрагменты геологических карт для участков с горизонтальной поверхностью Земли

Варианты заданий и соответствующие им рисунки приведены в табл. 2.

Таблица 2

Соответствие между вариантами задания №1 и рисунками

Вариант	Рисунок	Вариант	Рисунок	Вариант	Рисунок
1	1, а	4	1, г	7	1, ж
2	1, б	5	1, д	8	1, з
3	1, в	6	1, е	9	1, и

При выполнении заданий №1 и №2 кроме обозначения штриховкой литологического состава горных пород (см. рис. 2) и указания индексов, указывающих их возраст, следует также использовать и соответствующие цветовые обозначения (табл. П.1).

Задание №2

На рис. 2 изображены фрагменты геологических карт на топографической основе масштаба 1:2000 и условные обозначения к ним. Постройте геологический разрез по линии I—I, приняв вертикальный масштаб 1:1000, горизонтальный 1:2000.

Какая форма залегания осадочных горных пород представлена в разрезе? Между какими слоями наблюдается стратиграфический перерыв? Назовите геологический возраст каждой литологической разности горных пород, развитых в пределах карты. На какие периоды пришелся стратиграфический перерыв? Сделайте предположение о возможности обнаружения на данной территории месторождений нефти и газа.

Варианты заданий и соответствующие им рисунки приведены в табл. 3.

Таблица 3

Соответствие между вариантами задания №2 и рисунками

Вариант	Рисунок	Вариант	Рисунок	Вариант	Рисунок
1	2, и	4	2, в	7	2, е
2	2, а	5	2, г	8	2, з
3	2, б	6	2, д	9	2, к

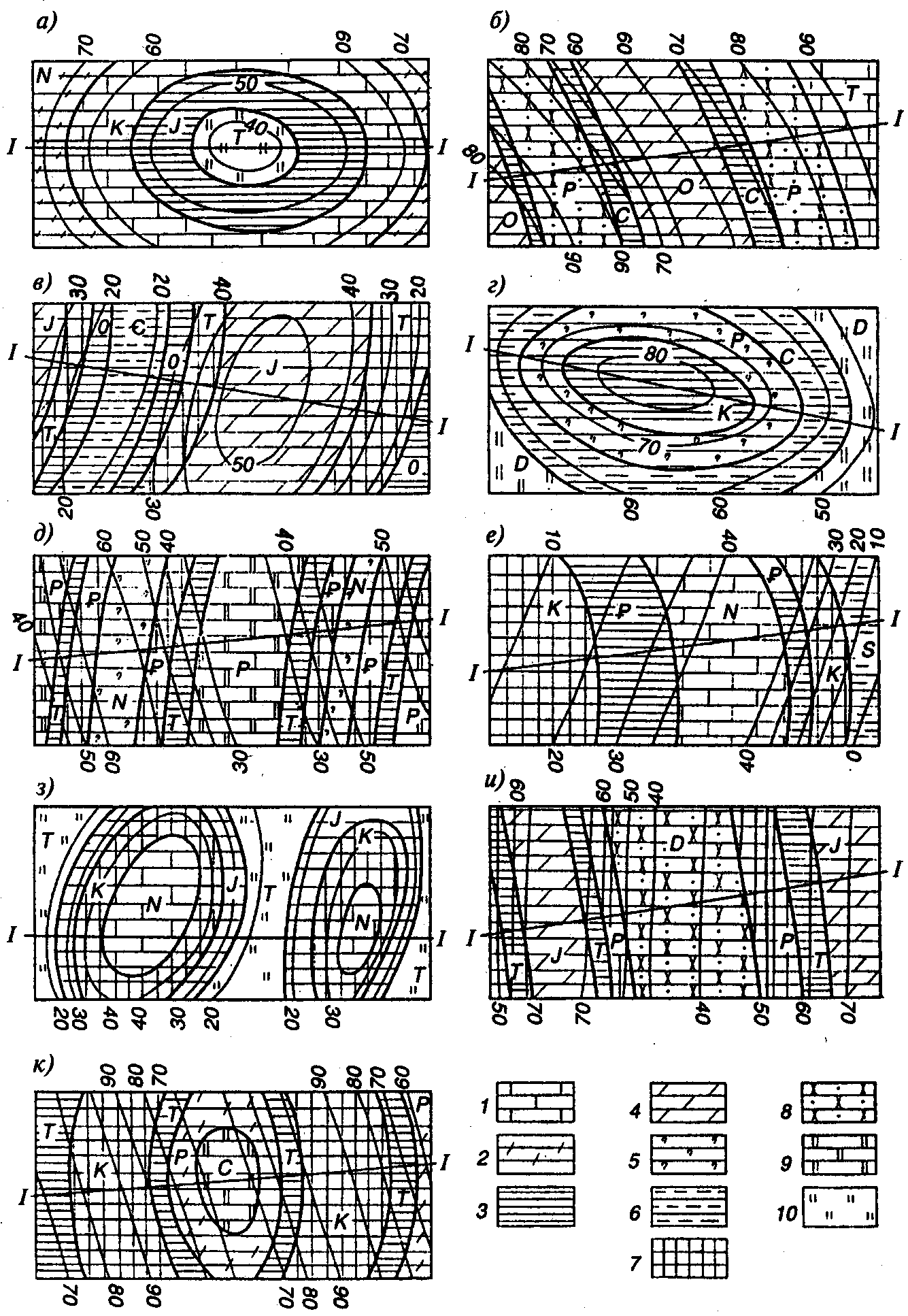

Рис. 2. Фрагменты геологических карт. Тонкими линиями показаны горизонтали рельефа. Толстыми – возрастные геологические границы:

1 – известняк; 2 – аргиллит; 3 – глина; 4 – мергель; 5 – алевролит; 6 – сланец; 7 – мел; 8 – песчаник; 9 – доломит; 10 – опока
