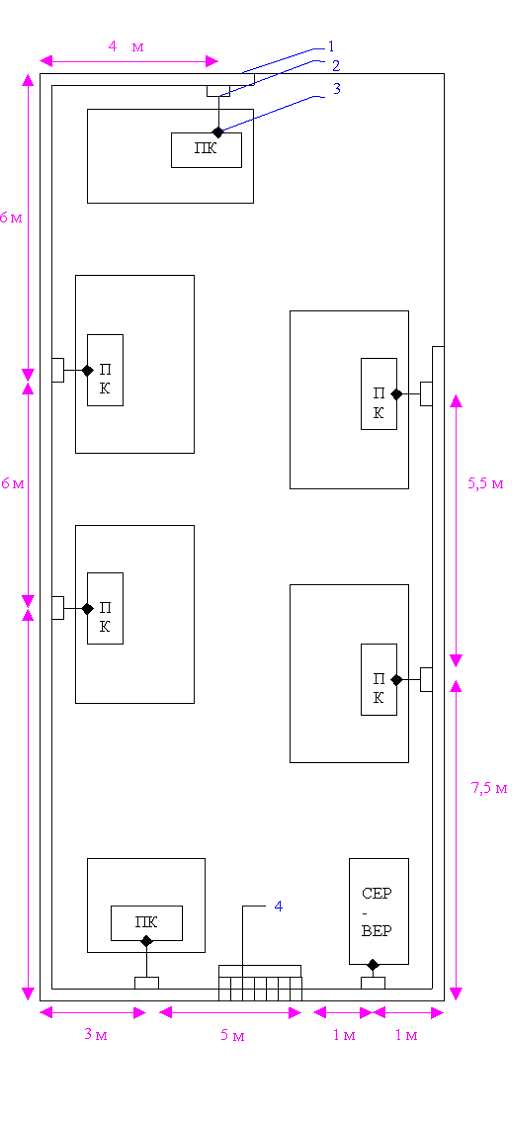

План офісу:
1 – короб для проводів (2 заглушки, 3 кутка)
2 – розетки (7 штук)
3 – мережеві адаптори (6 штук)
4 – концентратор
Варіант однорангової мережі
Найменування |
Од. вим. |
Ціна за одиницю ($) |
кількість |
Вартість |
Кабель скручена пара |
м |
2,03 |
110 |
223,30 |
Концентратор |
шт. |
37,00 |
1 |
37,00 |
Мережевий адаптер |
шт. |
31,71 |
7 |
222,00 |
Разом |
482,30 |
|||
Варіант мережі з виділеним сервером
Найменування |
Од. вим. |
Ціна за одиницю ($) |
В |
Вартість |
Кабель скручена пара |
М |
2,03 |
113 |
229,39 |
Концентратор |
шт. |
37,00 |
1 |
37,00 |
Мережевий адаптер |
шт. |
31,71 |
7 |
222,00 |
Сервер |
шт. |
1 000,00 |
1 |
1 000,00 |
Ліцензії |
шт. |
50,00 |
6 |
300,00 |
Разом |
1788,39 |
|||
Крім перерахованого вище устаткування вимагаються також короби, розетки, заглушки, куточки тощо.
Висновок
Для даного офісу більш доцільно використовувати однорангову мережу, ніж мережу з виділеним сервером.
Варіант2:
Порівняння вартості створення однорангової мережі і мережі з виділеним сервером
Кількість користувачів |
6 |
Тип мережі |
10Base-T |
Мережева ОС |
Win98/NT Server |
Розмір офісу |
10 x 20 м. |

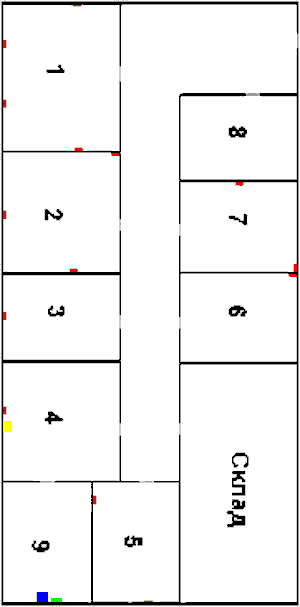

План приміщення
|
1 — головний офіс; 2, 3, 5, 6, 7 — офіси; 4 — кімната адміністратора (офіс для однорангової мережі); 9 — серверна; 8 — службове приміщення (кімната охорони).
A-Розетки Б-Сервер В-Принтер (Прінтер + прінт-сервер) Г-Концентратор |
План приміщення з можливістю розширення до 13 комп'ютерів:
Стандартний варіант однорангової мережі: кімнати 1 і 2 по два комп'ютера, кімнати 4 і 6 — по одному, кімната 9 — концентратор.
Стандартний варіант мережі із сервером: див. варіант для однорангової мережі + кімната 9 — сервер, кімната 4 — кімната адміністратора.
Розширений варіант мережі із сервером: кімнати 1 і 2 по чотири і три комп'ютера відповідно, кімнати 3, 4 і 6 по одному комп'ютеру, кімнати 5 і 7 по два комп'ютера.
Варіант однорангової мережі
Найменування |
Од. вим. |
Ціна за одиницю ($) |
Кіль-кість |
Вартість |
Surecom EP-325. Адаптер Ethernet, PCI, RJ-45/BNC, повнодуплексний, Realtec chipset |
шт. |
15,61 |
6 |
93,66 |
Surecom EP508ST. Концентратор Ethernet, 8 портів RJ-45 + BNC |
шт. |
55,00 |
1 |
55,00 |
Роз’єм RJ-45, CAT5, solid |
шт. |
0,59 |
18 |
10,62 |
Alcatel. Кабель UTP 4 пари, CAT5, solid |
м |
0,27 |
95 |
25,65 |
ELKO 6101. Модуль розетки RJ-45, CAT5, одинарна, тип Krone |
шт. |
11,31 |
6 |
67,86 |
ELKO 9140. Рамка 1-місцева, посадковий розмір 60-mm (84x84) |
шт. |
1,93 |
6 |
11,58 |
TNT 05Е-888-S-A-07-WH. Патч-корд UTP, CAT5, 2 м (7 ft), білий |
шт. |
2,62 |
10 |
26,20 |
Разом |
290,57 |
|||
При даному варіанті прінтер підключається до однієї з робочих станцій.
