Характеристика сетевой технологии Token Ring
Сетевая технология Token Ring была разработана компанией IBM в начале 80 - х годов ХХ века. В дальнейшем она стала основой стандарта IEEE 802.5. Данная технология является основной технологией IBM для локальных сетей и по популярности занимает второе место после технологии Ethernet.
Локальные сети Token Ring/IEEE 802.5 могут иметь кольцевую или звездообразную физическую топологию, но логически данные всегда передаются по кольцу последовательно в одном направлении от одной абонентской системы к другой. В случае звездообразной топологии сеть строится на основе специального концентратора, способного автоматически отключать неисправные абонентские системы и реконфигурировать сеть.
В сетях Token Ring/IEEE 802.5 используется детерминированный маркерный метод доступа к разделяемой среде передачи данных, в качестве которой может использоваться витая пара или волоконно-оптический кабель.

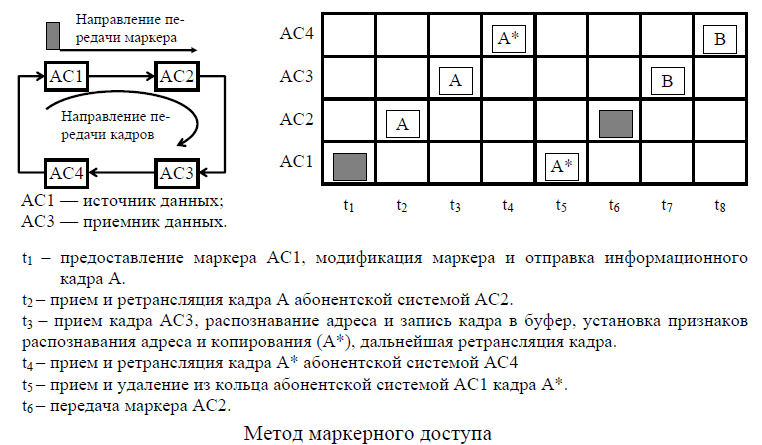

При этом методе передачи информации по сети циркулирует небольшой блок данных - маркер. Каждая абонентская система принимает маркер и может удерживать его в течении определенного времени. Если АС не готова передавать информацию, то она просто ретранслирует маркер следующей абонентской системе. Если АС начинает передачу, она модифицирует маркер, который преобразовывается в последовательность «начало блока данных», после которой следует собственно передаваемая информация. На время прохождения данных маркер в сети отсутствует, таким образом, остальные АС не имеют возможности передачи и конфликты (коллизии) в сети невозможны в принципе. При прохождении АС назначения информация копируется в буфер ее сетевого адаптера с установлением признаков распознавания адреса и копирования и продолжает передаваться по кольцу, пока не достигнет абонентской системы - отправителя, где удаляется окончательно.
Для обработки возможных ошибок, таких как потеря маркера, в состав сети включается АС с особыми полномочиями (активный монитор). Она может удалять информацию, отправитель которой не может удалить ее самостоятельно, а также восстанавливать потерянный маркер. Поскольку для Token Ring всегда можно заранее рассчитать максимальную задержку доступа к среде для
передачи информации, она может применяться в различных автоматизированных системах управления, производящих обработку информации и управление процессами в реальном масштабе времени. Для сохранения работоспособности сети при возникновении неисправностей предусмотрены специальные алгоритмы, позволяющие в ряде случаев изолировать неисправные участки путем автоматической реконфигурации. Скорость передачи, описанная в IEEE 802.5, составляет 4 Мбит/с, однако существует также реализация 16 Мбит/с, разработанная в результате развития технологии Token Ring. Локальные сети ЭВМ с детерминированным доступом позволяют организовать обработку и передачу информации в реальном масштабе времени.
Характеристика сетевой технологии fddi
Технология FDDI (Fiber Distributed Data Interface - оптоволоконный интерфейс распределенных данных) была разработана в 1986 - 1988 годах комитетом Американского национального института стандартов (ANSI - American National Standard Institute). Она явилась дальнейшим развитием технологии Token Ring и стала первой технологией локальных сетей ЭВМ, использовавшей в качестве передающей среды оптоволоконный кабель.

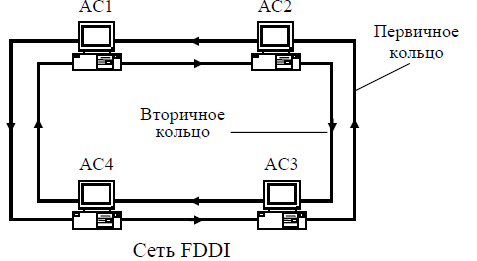

Причинами разработки новой сетевой технологии стали возросшие требования к пропускной способности и надежности локальных сетей. Технология FDDI обеспечивает передачу данных по двойному кольцу оптоволоконного кабеля со скоростью 100 Мбит/с.
В локальных сетях FDDI используется бесприоритетный детерминированный маркерный метод доступа к передающей среде. Технология FDDI предусматривает деление передаваемого по сети трафика на синхронный и асинхронный, что позволяет обрабатывать информацию в реальном масштабе времени. Полоса пропускания сети, выделяемая для синхронного трафика, предоставляется абонентским системам при передаче критичной к временным задержкам информации (аудио- и видеоинформация). Полоса пропускания под асинхронный трафик предоставляется абонентским системам при передаче данных, допускающих значительные временные задержки.

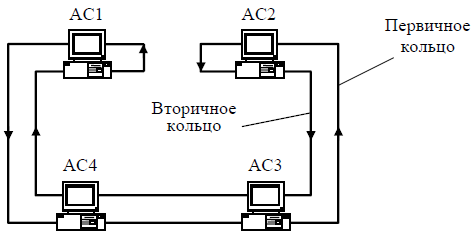

Применение двух оптоволоконных колец позволяет существенно повысить надежность сети. В обычном режиме передача данных происходит по основному (первичному) кольцу, вторичное кольцо не задействуется. При возникновении неисправности в основном кольце (обрыв передающей среды, отказ оборудования АС) вторичное кольцо объединяется с первичным, вновь образуя замкнутое кольцо. При множественных неисправностях сеть распадается на отдельные кольца. Реконфигурация сети выполняется сетевыми адаптерами абонентских систем или концентратором с помощью специальных оптических переключателей.
Основными достоинствами технологии FDDI являются высокая надежность и пропускная способность сети, большие расстояния между абонентскими системами.
К недостаткам технологии относятся высокая стоимость сетевого оборудования и сложность его монтажа.
Основными областями применения технологии FDDI является построение высокоскоростных магистральных или широкомасштабных локальных сетей ЭВМ.
