Выполнение работы

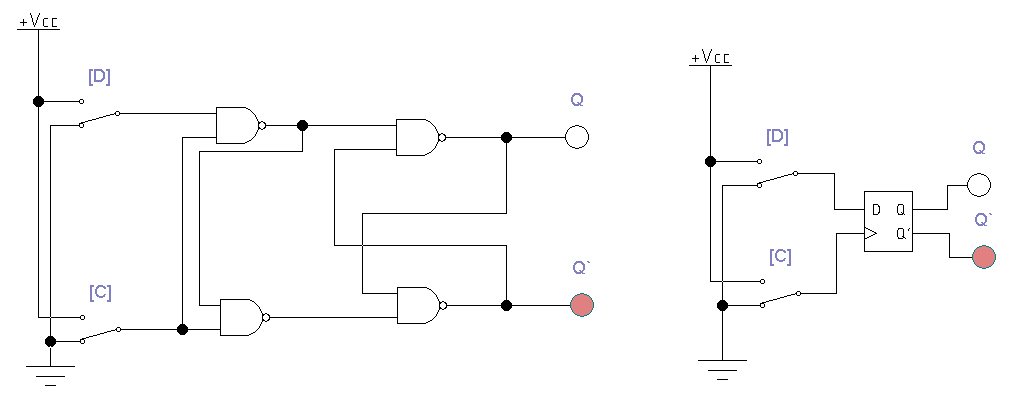

В программе Electronics Workbench собрать схему синхронного D-триггера, составленную из 4-х элементов 2И-НЕ представленную на рис. 9.2, а, а также собрать схему D-триггера, составленную в виде одной микросхемы, как на рис. 9.2, б. Произвести моделирование составленной схемы, переключив в положение «1» кнопку . Управляя клавишами «D», «C» и наблюдая за индикаторами, убедиться в правильности таблицы 6.1, а также в отсутствии запрещенного состояния у D-триггера.
а б
Рис. 9.2

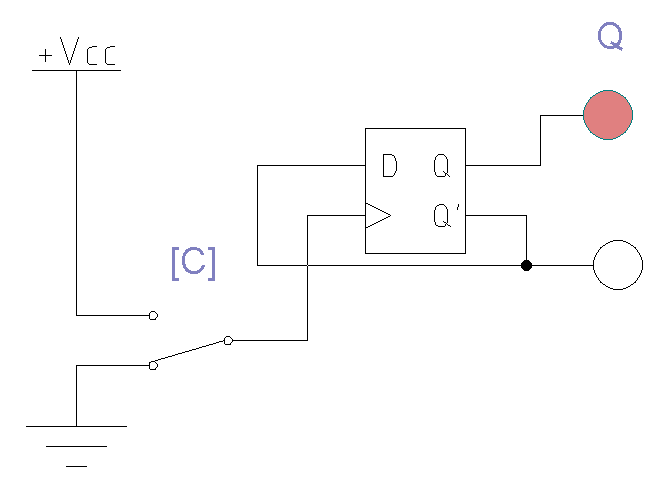

В программе Electronics Workbench составить схему счетного Т-триггера, путем замыкания инверсного выхода со входом D, уже в собранных ранее схемах D-триггера, как показано на рис. 9.3. Произвести моделирование составленной схемы, переключив в положение «1» кнопку . Управляя клавишей «C» и наблюдая за индикатором, убедиться что счетный Т-триггер является делителем частоты на 2. Составить временную диаграмму соответствии импульсов между входом С и выходом Q.
Рис. 9.3
Оформить отчет по работе.
Лабораторная работа №7 «Изучение принципов работы и способов включения jk-триггера»
Цель работы: Исследовать принцип работы JK-триггера и способы его включения.
Оборудование: ПЭВМ
Программное обеспечение: Electronics Workbench
Основные положения
Рассмотрим JK-триггер (от англ. jump – прыжок и keep – удерживать), отличающийся от RS-триггера тем, что появление на обоих информационных входах (J и К) логических единиц (для прямых входов) приводит к изменению состояния триггера. Такая комбинация сигналов для JK-триггера не является запрещенной. В остальном JK-триггер подобен RS-триггеру, причем роль входа S играет вход J, а роль входа R — вход K.
На рис. 10.1 приведено условное графическое обозначение двухступенчатого JK-триггера.
Рис. 10.1
Полная таблица коммутации JK-триггера (таблица 10.1) аналогична таблице истинности RS-триггера, но не имеет неопределенных состояний.
Таблица 10.1
Jt |
Кt |
Qt |
Qt+1 |
Режим |
0 0 |
0 0 |
0 1 |
0 1 |
Хранение |
0 0 |
1 1 |
0 1 |
0 0 |
Установка 0 |
1 1 |
0 0 |
0 1 |
1 1 |
Установка 1 |
1 1 |
1 1 |
0 1 |
1 0 |
Изменение состояния |
Выполнение работы

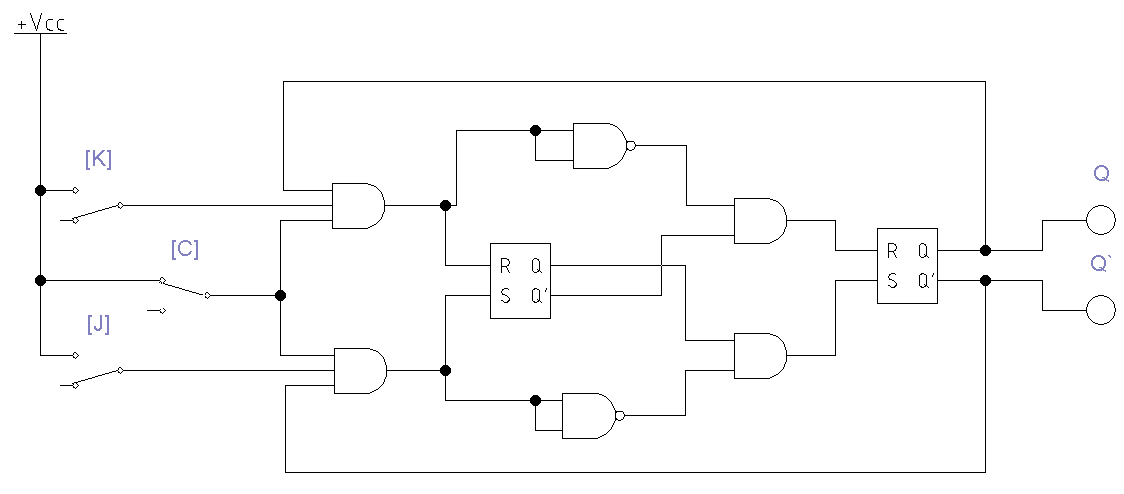

В программе Electronics Workbench собрать схему синхронного JK-триггера, представленную на рис. 10.2. Произвести моделирование составленной схемы, переключив в положение «1» кнопку . Управляя клавишами «J», «C», «K» и наблюдая за индикаторами, убедиться в правильности таблицы 10.1, а также в отсутствии запрещенного состояния у JK-триггера.
Рис. 10.2

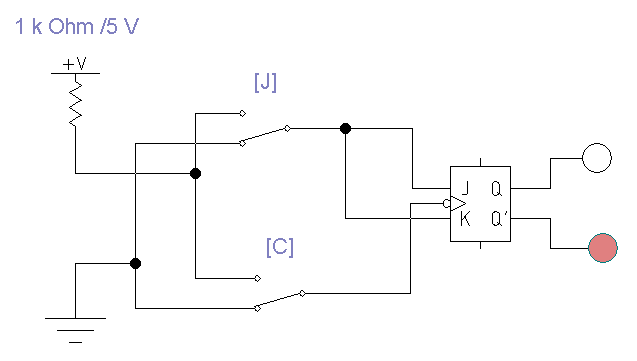

В программе Electronics Workbench составить схему счетного Т-триггера на основе JK-триггера, как показано на рис. 10.3. Произвести моделирование составленной схемы, переключив в положение «1» кнопку . Управляя клавишами «J», «C» и наблюдая за индикатором, убедиться что составленный Т-триггер на основе JK-триггера работает аналогично Т-триггеру на основе D-триггера.
Рис. 10.3
Оформить отчет по работе.
