Выполнение работы

3. В программе Electronics Workbench собрать схему синхронного JK-триггера, представленную на рис. 12.4. Произвести моделирование составленной схемы, переключив в положение «1» кнопку . Управляя клавишами «J», «C», «K» и наблюдая за индикаторами, убедиться в правильности таблицы 10.1, а также в отсутствии запрещенного состояния у JK-триггера.

Лабораторная работа №10 «Изучение принципа работы счетчика»

Цель работы: Исследовать принцип работы счетчика импульсов

Оборудование: ПЭВМ

Программное обеспечение: Electronics Workbench

Основные положения

Счетный триггер, или T-триггер, условное обозначение которого показано на рис. 13.1, а, имеет один вход и два выхода. Сигналы на выходах меняются на противоположные при каждом положительном перепаде напряжения на счетном входе Т. Счетный триггер может быть создан на базе динамического D-триггера, если его инверсный выход соединить с информационным входом, как показано на рис. 13.1, б.

Рассмотрим работу счетного триггера с помощью диаграммы, приведенной на рис. 13.1, в.

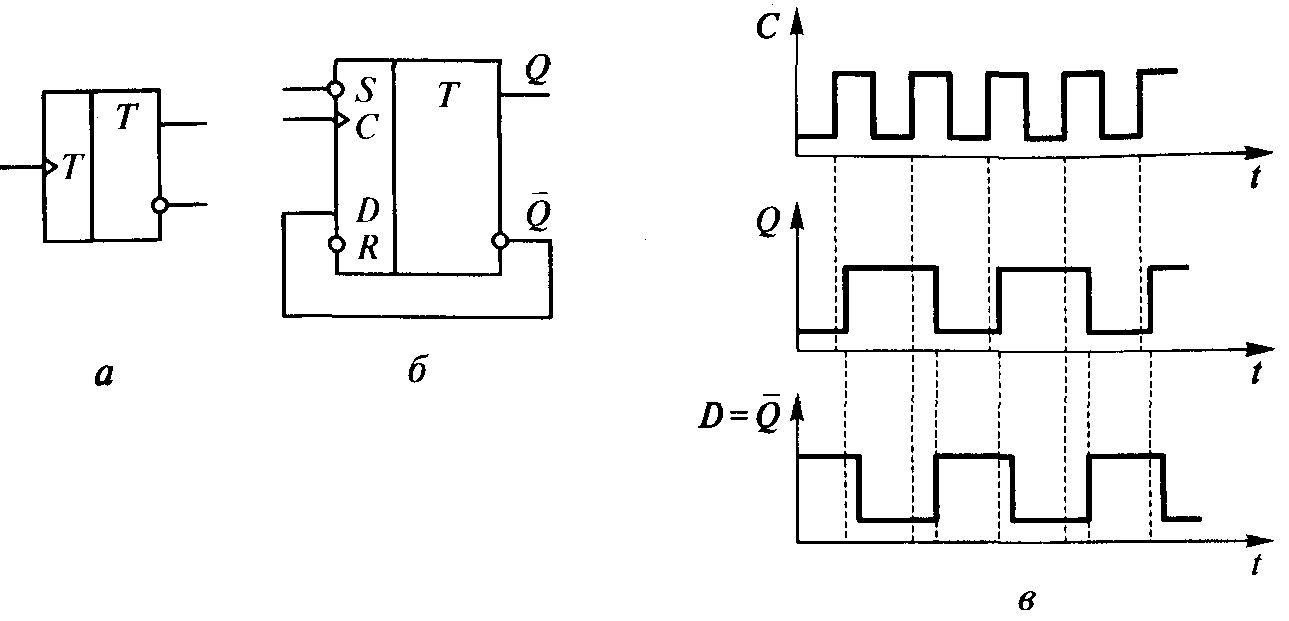

Рис. 13.1. Счетный триггер:

a – условное обозначение; б – схема на базе динамического D-триггера; в – диаграмма сигналов

Пусть в начальный момент времени на прямом выходе был сигнал 0, тогда на инверсном выходе и, следовательно, на входе D – сигнал 1. По фронту первого синхроимпульса сигнала 1 с входа перепишется на прямой выход, а на инверсном выходе появится 0. По фронту второго синхроимпульса этот сигнал 0 перепишется на прямой выход и будет там сохраняться до прихода третьего синхроимпульса и т.д. Обратите внимание, что частота сигналов на выходе вдвое меньше входной частоты синхроимпульсов, поэтому счетный триггер называют делителем частоты.

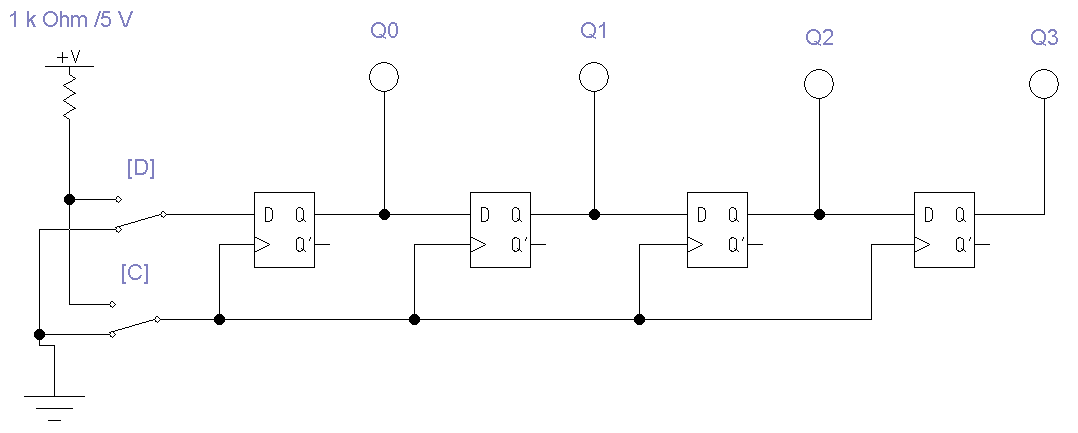

Для хранения информации о многоразрядном кодовом слове используются несколько триггеров, по одному на каждый разряд. В этом случае такую группу триггеров называют регистром.

Для подсчета импульсов применяют регистры, состоящие из T-триггеров. На рис. 13.2 показан простой трехразрядный двоичный счетчик импульсов, состоящий из трех T-триггеров, которые имеют входы R для установки нуля. Временные диаграммы сигналов в таком счетчике приведены на рис. 13.3, а табл. 13.1 иллюстрирует состояние триггеров. В исходном положении все триггеры находятся в состоянии 0. После первого входного импульса триггер T1 переходит в состояние 1, после второго входного импульса в состояние 1 переходит триггер T2, а T1 возвращается в состояние 0 и т.д. Из табл. 13.1 видно, что по состоянию триггеров можно определить, сколько импульсов поступило на вход к данному моменту времени. После восьмого входного импульса все три триггера переходят в состояние 0 и счет повторяется. В общем случае емкость счетчика (т.е. коэффициент пересчета) равна 2ⁿ, где п – число триггеров в счетчике. С помощью обратных связей можно получить коэффициент пересчета меньше указанного значения.

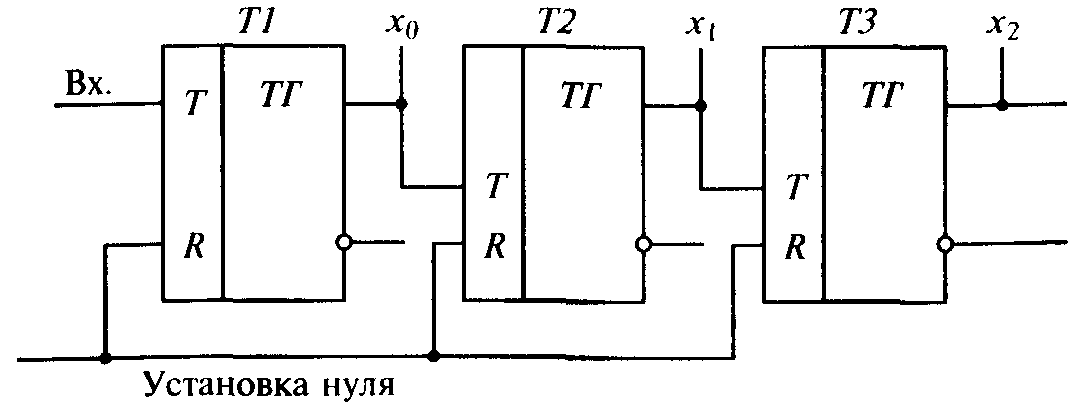

Рис. 13.2. Трехразрядный двоичный счетчик импульсов

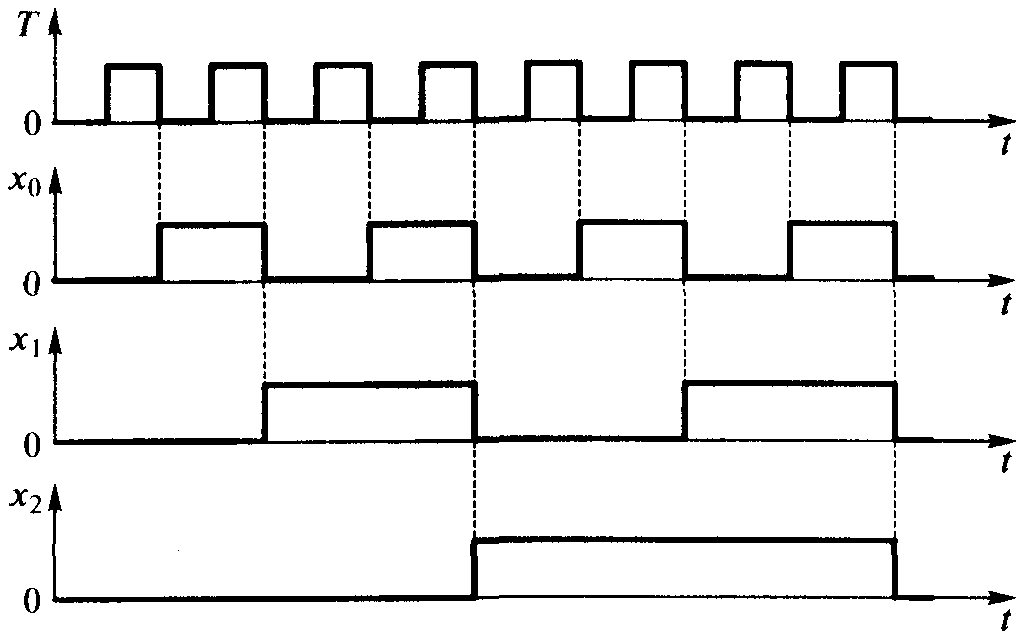

Рис. 13.3. Диаграммы сигналов в счетчике импульсов

Таблица 13.1

Состояния триггеров счетчика импульсов

Число входных импульсов	Состояние триггера
	Т3	Т2	Т1
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1
8	0	0	0
