4. Анализ диаграммы состояния сплавов II типа

Компоненты Л и В полностью растворимы. Описание диаграммы и кривой охлаждения (рис. 4.2). Ли­ния abc — ликвидус, линия adc- солидус, между ними находит­ся двухфазная область Ж+a_âόд.

В этом типе нет равновесия трех фаз, нет и эвтектики. Со­ответственно отличаются и виды кривой охлаждения и схемы структуры (пример: сплав I-I). В двухфазной области в равно­весии находятся фазы Ж + а. Фазовый и структурный анализы сплава I -1 производятся аналогично анализу сплава I типа.

Составы и соотношения массовых долей указанных фаз при температуре i определяются так же, как и для I типа диаграм­мы (см. рис. 4.1). Здесь к' показывает состав жидкой фазы; l' — фазы твердого раствора а при данной температуре:

5. Анализ диаграммы состояния сплавов III типа

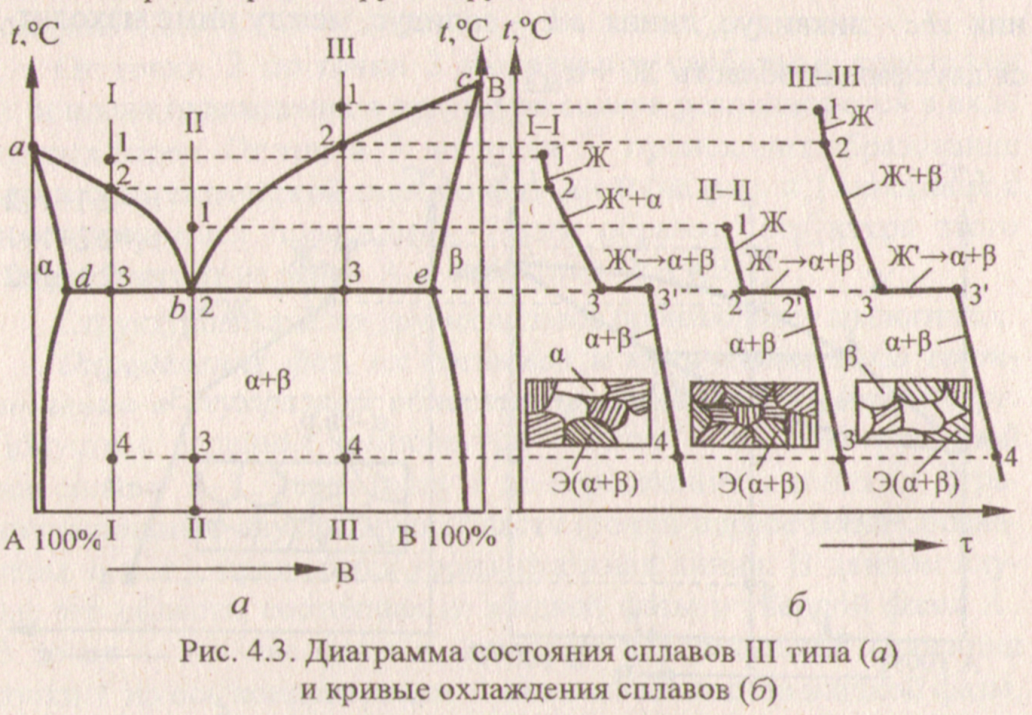

К омпоненты А и В, показанные на диаграмме (рис. 4.3), частично растворимы друг в друге.

Описание диаграммы. Линия abc- линия ликвидуса, выше этой линии существует только жидкая фаза.

Линия adbec - линия солидуса, ниже которой существуют только твердые фазы.

В этой системе не образуются фазы, представляющие собой чистые компоненты. Из жидкости могут выделяться только кри­сталлы твердого раствора α и β. Со стороны чистых компонен­тов А и В имеются ограниченные области существования твер­дых растворов аир. Поэтому в областях между линиями лик­видуса и солидуса находятся в равновесии Ж+ α со стороны компонента А и Ж+ β - со стороны компонента В.

Аналогично I типу диаграммы, кристаллизация жидкой фа­зы заканчивается образованием эвтектики, но в отличие от I типа в этой системе эвтектику образуют не чистые компоненты А и В, а их твердые растворы аир Описание диаграммы. Линия abc- линия ликвидуса, выше этой линии существует только жидкая фаза.

Линия adbec - линия солидуса, ниже которой существуют только твердые фазы.

В этой системе не образуются фазы, представляющие собой чистые компоненты. Из жидкости могут выделяться только кри­сталлы твердого раствора а и (3. Со стороны чистых компонен­тов А и В имеются ограниченные области существования твер­дых растворов аир. Поэтому в областях между линиями лик­видуса и солидуса находятся в равновесии Ж+а со стороны компонента А и Ж+р - со стороны компонента В.

Аналогично I типу диаграммы, кристаллизация жидкой фа­зы заканчивается образованием эвтектики, но в отличие от I типа в этой системе эвтектику образуют не чистые компоненты А и В, а их твердые растворы α и β.

Весь остальной процесс анализа диаграммы проводится аналогично анализу диаграммы I типа (см. рис. 4.1).

6. Анализ диаграммы состояния сплавов IV тина

Компоненты А и В на диаграмме (рис. 4.4) при определен­ном соотношении создают устойчивое химическое соединение.

Описание диаграммы. Линия abcde- линия ликвидуса, ли­ния jbkldm - линия солидуса.

Характерно то, что в этой системе сплавов при определен­ном соотношении атомов компонентов образуется химическое соединение, которое условно можно обозначить А_n В_n.

Вертикальная линия, проходящая через точку на оси абс­цисс, показывающая состав химического соединения, является температурной осью ординат для этого соединения. Компонен­тами являются только А и В, а твердыми фазами – А_n В_m и А_n В_m.

Химическое соединение A„B_m взаимодействует с компо­нентами А и В как самостоятельный компонент и может обра­зовать различные фазы: твердые растворы, эвтектику. От харак­тера взаимодействия зависит и общий вид диаграммы IV типа. Она представляет собой сдвоенную, состоящую из двух частей диаграмму. Части могут быть диаграммами любого типа, в ча­стности диаграммой I типа с эвтектическими точками и линиями (рис. 4.4).

Описание кривых охлаждения различных составов сплавов и схем структур аналогично описанию таковых в предыдущих типах диаграмм, но с учетом особенностей образования фаз до состава химического соединения и после.

В качестве примера на рис. 4.4 даны описания кривых ох­лаждения двух сплавов: I-I и II-II, из которых видна иден­тичность анализа диаграммы IV типа и других.

Аналогична также методика определения фаз в двухфазных областях, их составов и массового соотношения.
