3.3. Бурильная колонна
Бурильная колонна (далее БК) соединяет долото (или забойный двигатель и долото) с наземным оборудованием (вертлюгом).
БК предназначена для следующих целей:
передачи вращения от ротора к долоту;
восприятия реактивного момента забойного двигателя;
подвода бурового раствора к ПРИ и забою скважины;
создания нагрузки на долото;
подъема и спуска долота;
проведения вспомогательных работ (проработка , расширение и промывка скважины, испытание пластов, ловильные работы и т.д.).

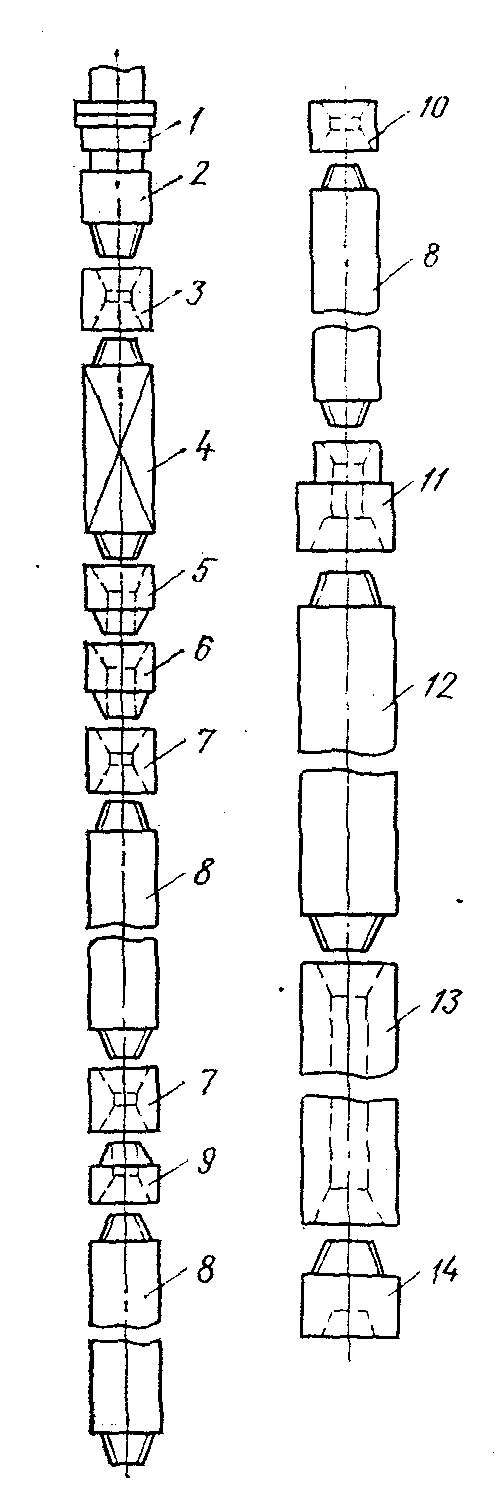

БК состоит (Рис. 2 ) из свинченных друг с другом ведущей трубы 4, бурильных труб 8 и утяжеленных бурильных труб (УБТ) 12 и 13. Верхняя часть БК, представленная ведущей трубой 4, присоединяется к вертлюгу 1 с помощью верхнего переводника ведущей трубы 3 и переводника вертлюга 2. Ведущая труба
присоединяется к первой бурильной трубе 8 с помощью нижнего переводника ведущей трубы 5, предохранительного переводника 6 и муфты бурильного замка 7. Бурильные трубы 8 свинчиваются друг с другом бурильными замками, состоящими из муфты 7 бурильного замка и его ниппеля 9 или соединительными муфтами 10. УБТ 12 и 13 свинчиваются друг с другом непосредственно. Верхняя УБТ присоединяется к бурильной трубе с помощью переводника 11, а нижняя привинчивается через переводник 14 к долоту (при роторном бурении) или к забойному двигателю с долотом.
Кроме названных выше элементов в компоновку БК могут включаться калибраторы, центраторы, стабилизаторы, расширители, промежуточные опоры для УБТ, обратные клапаны, фильтры, шламометаллоуловители, амортизаторы, протекторные кольца, средства наклонно-направленного бурения, керноприемные устройства и другое специальное оборудование.
Ведущие бурильные трубы
Для передачи вращения БК от ротора или реактивного момента от забойного двигателя к ротору при одновременном осевом перемещении БК и передаче бурового раствора от вертлюга в БК служат ведущие бурильные трубы (ВБТ).
При бурении нефтяных и газовых скважин применяют ВБТ сборной конструкции , состоящие из квадратной толстостенной штанги 2 с просверленным каналом, верхнего штангового переводника (ПШВ) 1 с левосторонней резьбой и нижнего штангового переводника (ПШН) 3 с правосторонней резьбой.
Для защиты от износа замковой резьбы ПШН, подвергающейся многократным свинчиваниям и развинчиваниям при наращивании БК и спуско-подъемных работах, на ПШН дополнительно навинчивают предохранительный переводник.
По ТУ 14-3-126-73 предусматривается выпуск ВБТ с размерами сторон квадратной штанги 112х112, 140х140, 155х155. Размер присоединительной резьбы, соответственно, З-117 (З-121; З-133); З-140(З-147); З-152(З-171).
Квадратные штанги для ВБТ изготавливают длиной до 16,5 м из стали групп прочности Д и К (предел текучести 373 и 490 МПа), а переводники ПШН и ПШВ – из стали марки 40ХН (с пределом текучести 735 МПа).
Стальные бурильные трубы
В настоящее время в нефтегазовой промышленности широко используются следующие типы бурильных труб:
-стальные бурильные трубы с приваренными замками (ТБП);
-легкосплавные бурильные трубы сборной конструкции (ЛБТ).
Бурильная труба состоит из трубной заготовки и присоединительных концов (замковой муфты и замкового ниппеля). Последние соединяются с трубной заготовкой либо посредством трубной резьбы (профиль по ГОСТ 631-75) и представляют собой бурильную трубу сборной конструкции, либо посредством сварки. Для свинчивания в свечи на присоединительных концах нарезается замковая резьба по ГОСТ 5286-75 (на ниппеле наружная, на муфте –внутренняя). Для увеличения прочности соединений концы трубных заготовок «высаживают», т.е. увеличивают толщину стенки.
Стальные бурильные трубы с приваренными замками предназначены преимущественно для роторного способа бурения,но также используются и при бурении с забойными гидравлическими двигателями.
ТБП выпускают в соответствие с ГОСТ Р 50278-92 трех разновидностей :
-ПВ – с внутренней высадкой";
-ПК – с комбинированной высадкой;
-ПН - с наружной высадкой.
Изготовляют трубные заготовки из стали групп прочности Д, Е, Л, М, Р с
пределом текучести, соответственно: 373, 530, 637, 735, 882 МПа длиной 12 м. Присоединительные концы – бурильные замки изготовляют по ГОСТ 27834-95 из стали 40 ХН (предел текучести 735 МПа) для труб из стали групп прочности Д, Е. Для труб из стали групп прочности Л, М, Р замки изготовляются из стали 40ХМФА (предел текучести 980 МПа).
Основные параметры ТБП , наиболее распространенные в Западной Сибири :
- условные диаметры труб 114, 127, 140 мм («условный» – означает округленный до целого значения);
-условная толщина стенки 9; 11, 13 мм
- типоразмеры замков ЗП-159 , ЗП-162, ЗП-178 (где 159, 162, 178 – наружный диаметр бурильного замка) , соответственно для труб с условным диаметром 114, 127, 140;
-присоединительная резьба, соответственно, З-122; З-133; З-147;
- -средневзвешенная масса одного погонного метра таких труб приблизительно равна 32 кг.
Условное обозначение трубы бурильной с комбинированной высадкой и приваренными замками условным диаметром 127 мм и условной толщиной стенки 9 мм из стали группы прочности Д:
ПК-127Х9 Д ГОСТ Р 50278-92
