10 . Технологическое оборудование и инструмент для то и тр газовой аппаратуры

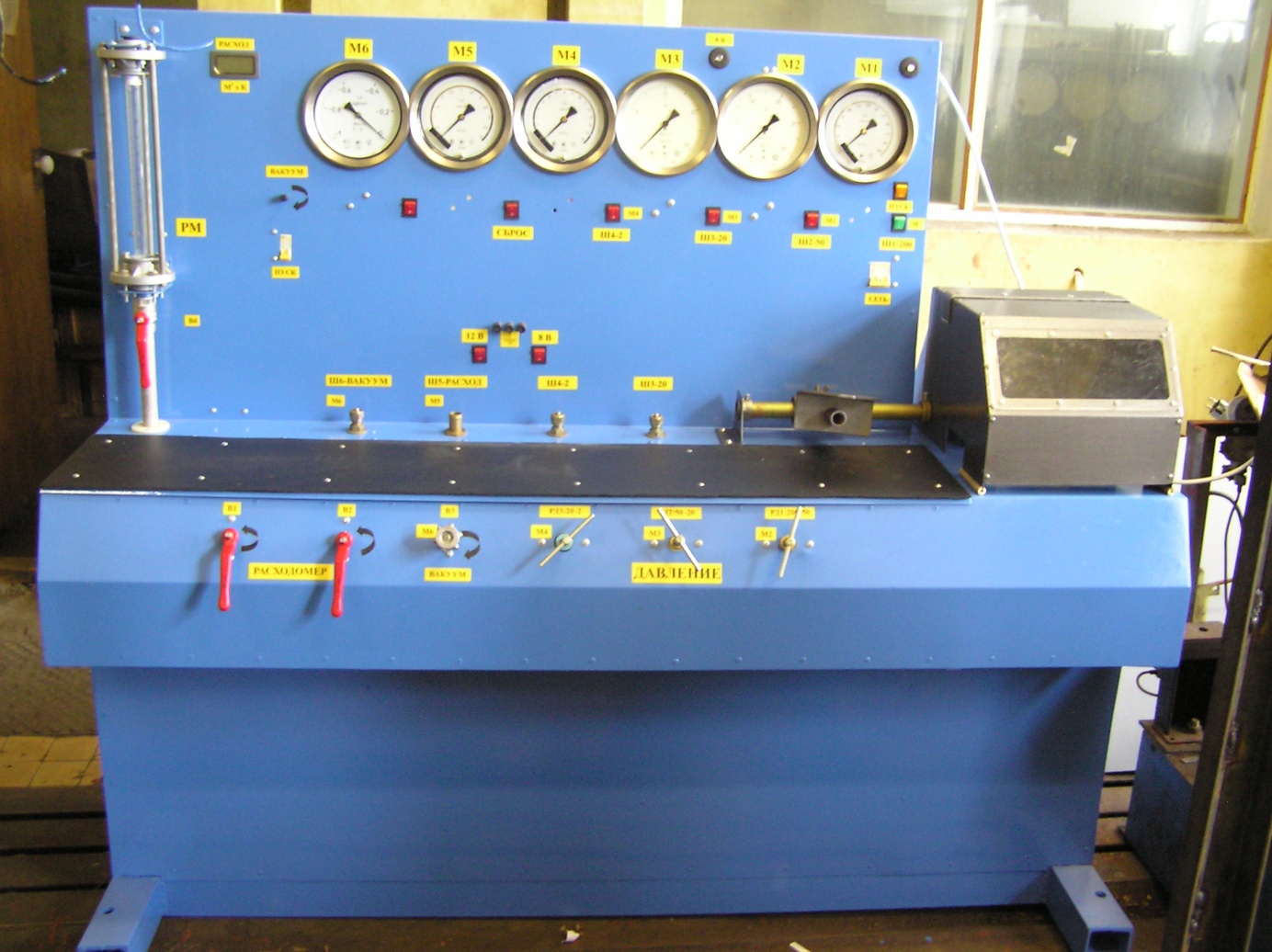

Универсальный газодинамический испытательный стенд ИС-001М предназначен для проведения контрольных, наладочных и сертификационных испытаний узлов и агрегатов газобаллонного оборудования (ГБО), работающего как на КПГ, так и на СНГ, а также комплектов ГБО в целом. Общий вид универсального газодинамического испытательного стенда ИС-001М показан на рисунке 8.25. Технические характеристики стенда приведены в таблице 8.3

Рисунок Общий вид универсального газодинамического испытательного стенда ИС-001М

Таблица Технические характеристики стенда ИС-001М

1.	Тип	- пневмоэлектрический
2.	Рабочее тело	- воздух
3.	Давление воздуха, подводимого к стенду, МПа (кгс/см2)	14,7 - 19,6 (150,0 - 200,0)
4.	Давление воздуха, подводимого к испытываемому объекту, МПа (кгс/см2) Возможно изменение давления воздуха в широком диапазоне в каждой ступени путем регулирования редукторов давления	до 19,6 (200,0) до 4,9 (50,0) до 1,96 (20,0) до 0,78 (8,0) до 0,196 (2,0)
5.	Статическое разрежение, создаваемое в закрытой полости испытываемого изделия, МПа (кгс/см2)	0,018 (0,18)
6.	Динамическое разрежение, создаваемое в выходной полости РНД при максимальном расходе, Па (мм вод. ст.)	300 (30)
7.	Максимальный расход воздуха, обеспечиваемый стендом, нм3/ч.	40
8.	Минимально измеряемый расход воздуха (расход холостого хода), нм3/ч.	0,2
9.	Напряжение подводимого электропитания, В	220
10.	Напряжение постоянного тока, подводимого к испытываемым КЭГ, В	12, 8
11.	Максимальная мощность, потребляемая стендом, кВт	1,2
12.	Масса стенда, кг	200
13.	Габариты стенда, мм длина х ширина х высота	1760 х 620 х 1530

Стенд обеспечивает:

- проверку герметичности узлов и агрегатов ГБО: редуктора высокого давления (РВД), клапанов электромагнитных газовых (КЭГ), выносного заправочного устройства (ВЗУ), вентиля баллонного (ВБ), редуктора низкого давления (РНД) и др.;

- проверку настройки и регулировку параметров узлов и агрегатов ГБО, включая расходные характеристики;

- проверку работоспособности и регулировку элементов безопасности (предохранительных, обратных клапанов и др.);

- проверку комплектов ГБО в целом.

Стенд может также использоваться для доводочных работ с целью оптимизации параметров газобаллонной аппаратуры. Данный перечень не является исчерпывающим

Стенд содержит следующие основные части и узлы:

- панель управления с измерительными приборами (ПУ);

- стол монтажный;

- насос вакуумный (НВ1) для создания статического и динамического (рабочего) разрежения;

- подводящие и распределительные трубопроводы и арматуру;

- электрооборудование

- электронный расходомер воздуха.

Стенд НО-181 предназначен для ремонта, регулировки, оппрессовки автомобильной газотопливной системы (АГТС) газобаллонных автомобилей (ГБА), работающих на сжиженном нефтяном газе и компримированном природном газе.

Принципиальная схема стенда и приборной панели показана на рисунках Технические характеристики стенда приведены в таблице .

Стенд можно использовать на пунктах по переоборудованию автомобилей, исследовательских центрах, на автопредприятиях, эксплуатирующих ГБА и станциях технического обслуживания ГБА. Стенд может использоваться в стационарном варианте, непосредственно у автомобиля и в транспортируемом варианте на линии.

Рис - Принципиальная схема стенда НО-181

Рис Съемная приборная панель стенда НО-181

1 – редуктор высокого давления; 2 – манометр (2,5 МПа); 3 – манометр (25 МПа); 4 – манометр (1,6 МПа); 5 – вакуумметр (- 0,09 МПа); 6 – мановакуумметр (от 0,15 до -0,09 МПа); 7 и 8 - вентили; 9 – электромагнитный клапан высокого давления; 10 – блок электрический.

Рис Расположение демонтированной приборной стенда НО-181 на верстаке

Используя переходные соединения для АГТС разных изготовителей, стенд позволяет производить:

- Проверку герметичности соединений и трубопроводов.

- Проверку герметичности и работоспособность вентилей.

- Проверку герметичности и работоспособность газовых и бензиновых электромагнитных клапанов.

- Проверку герметичности, работоспособность и регулировку редукторов высокого и низкого давления.

- Проверку работоспособности электрооборудования АГТС.

Таблица Технические характеристики стенда НО-181

1.	Тип	стационарный, подкатной, возимый
2.	Рабочее тело	Сжатый газ для проведения работ – инертный газ (азот)
3	Газоноситель	баллон высокого давления для азота
4.	Давление газа в баллоне и в системе высокого давления «РВ», МПа (кгс/см2) не более	19,6 (200)
5.	Давление газа в системе низкого давления «РН», МПа (кгс/см2) - не более	1,4 (14)
6.	Диапазон создаваемого и измеряемого разрежения «Р2», МПа (кгс/см2)	от 0 до -0,075 (от 0 до –0,75)
7.	Диапазон измеряемого давления системы высокого давления «РВ», МПА (кгс/см2)	от 0 до 19,6 (от 0 до 200)
8.	Диапазон измеряемого и регулируемого давления системы низкой ступени «РН», МПа (кгс/см2)	от 0 до1,4 (от 0 до 14)
9.	Диапазон измеряемого давления системы низкой ступени «Р1», МПа (кгс/см2)	от 0 до 2,5 (от 0 до 25)
10.	Диапазон измерения мановакуумметрической системы «Р3», МПа (кгс/см2)	от 0,15 до –0,1 (от 1,5 до – 1)
11.	Электропитание – от бортовой электрической сети автомобиля или трансформатора с выпрямительным блоком, В	12
12.	Потребляемая мощность, Вт не более	20
13.	Масса в сборе с баллоном, кг не более	90
13.	Габариты стенда, мм длина х ширина х высота	800х600х1600

Безмоторный стенд для проверки и испытаний газовых форсунок показан на рисунках и .

а - принципиальная схема безмоторного стенда для проверки и испытаний газовых форсунок

б - общий вид стенда для проверки и испытаний газовых форсунок

Рис Безмоторный стенд для проверки и испытаний газовых форсунок

1 – клапан; 2 –манометры 2, 4 3- редуктор; 5 – патрубок соединительный; 6- обмотка катушки форсунки; 7- рампа форсунки; 8 – клапан; 9- демпфер; 10 – ротаметр;11 - датчик давления; 12 - блок управления; 13 – интерфейс; 14- ноутбук; 15- выключатель

- Стенд фирмы AB test для проверки форсунок

Для контроля и регулировки газовых форсунок также используется Стенд фирмы AB test (рис .) Стенд имеет несколько режимов проверки. Цифровая индикация позволяет контролировать изменяемые частоту - 4 и время открытия форсунок 5. позволяет одновременно контролировать показания всех секций форсунок. Для этого все калиброванные штуцеры форсунок соединяются с соответствующими трубками пьезометра, которые имеют дополнительную подсветку. В этом диагностическом приборе имеется широкая регулировка режимов проверки открытия форсунок и их цифровая индикация.

Установку вентиля выполняют с помощью специального устройства, фиксирующего баллон. Пример устройства такого типа с механическим завинчиванием вентиля представлен на рисунке.

Для завинчивания вентиля используются специальные головки (рисунок ).

Рис - Устройство для фиксации баллона и завинчивания вентиля

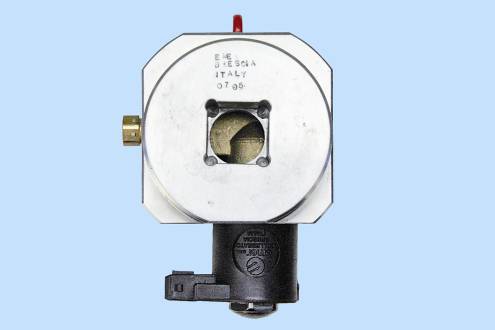

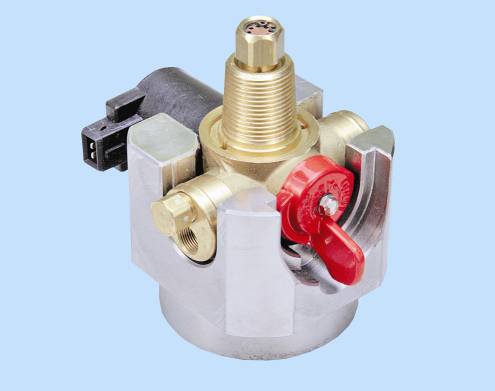

Рисунок - Специальная головка для завинчивания вентиля
