6.22. Обслуживание системы зажигания
ПРЕДУПРЕЖДЕНИЕ: В системе зажигания очень высокое напряжение. Поэтому все операции должны выполняться внимательно и тщательно, чтобы избежать поражения электрическим током.
При работе двигателя нельзя касаться проводов и других элементов системы зажигания без применения специальных изолирующих инструментов.
Установку или снятие контрольных приборов нужно выполнять при неработающем двигателе и выключенном зажигании.
Применяемый в качестве приспособления зажим типа «крокодил» должен быть заземлён.
Режим технического обслуживания автобуса предусматривает замену свечей зажигания при сезонном техническом обслуживании (СТО), один раз в два года, осенью.
Замена свечей зажигания MAN.
Снятие свечей зажигания.

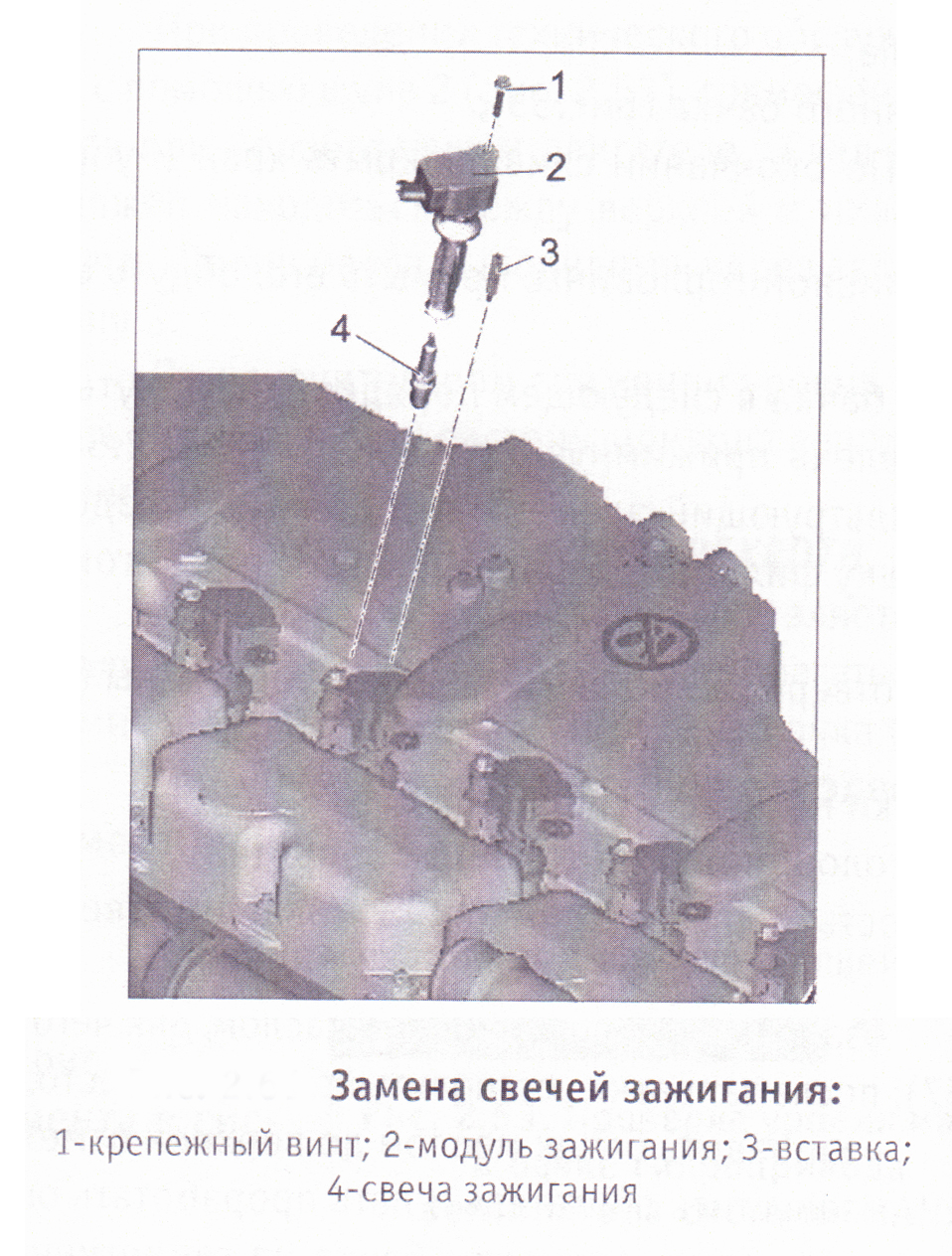

Снятие свечей зажигания выполняется в следующем порядке (рис. ХХХ):
- придерживая вставку 3, вывернуть крепёжный винт 1;
- осторожно извлечь модуль зажигания 2;
- вывернуть вставку 3;
- с помощью свечного ключа вывернуть свечу зажигания 4 из модуля 2.
Установка свечей зажигания.
Установка свечей зажигания выполняется в следующем порядке:
- ввернуть свечу зажигания 4 в модуль 2 и затянуть с помощью свечного и динамометрического ключа 08.06450-0006. Момент затяжки свечи со смазанной резьбой – 20 Нм (0,2 кгс*м), свечи с несмазанной резьбой – 30 Нм (0,3 кгс*м);
- ввернуть вставку и затянуть;
- установить модуль зажигания;
- ввернуть крепёжный винт и затянуть моментом 8 Нм (0,8 кгс*м).
Рис. ХХХ – Замена свечей зажигания на двигателе MAN
Проверка катушек зажигания Cummins.
Проверку катушек зажигания проводят с помощью приспособления №3164486.
Для проверки снимите катушку зажигания. Присоедините к катушке 1 (рис. ХХХ) коллектор проводов 4, вставьте наконечник тестера 3 в катушку.
Закрепите зажим 5 на прочной опоре (например, на раме), при этом тестер должен быть направлен так, чтобы он не касался металлических поверхностей двигателя, поскольку это может вызвать электрический разряд.
Катушка при проверке не должна быть наклонена к вертикали более, чем на 45о. Это положение следует обеспечить, не держась за катушку (можно держать за провод коллектора).
Запустите двигатель на холостых оборотах.
Наблюдайте за искровым промежутком в специальное окно тестера. Если постоянная искра, катушка исправна. Если искры нет, заменить катушку и повторить проверку. Снимите тестер с катушки и отсоедините от зажима.
Установите катушку зажигания на место.
Повторите проверку для остальных катушек.
Замена свечей зажигания Cummins.
В двигателе применяются два типа свечей: обычные и с увеличенным сроком службы. Долговечность свечи зажигания во многом зависит от чистоты фарфора. Грязь, масло, отпечатки пальцев снижают эффективность изоляции и сокращают срок службы свечи.
ВНИМАНИЕ: Не касайтесь руками фарфоровых мест свечи. Перед установкой протирайте фарфор свечи пропитанной спиртом салфеткой из безворсной ткани.
Для проверки и регулировки свечу нужно снять с двигателя. Для этого отсоедините проводку коллектора, отверните гайку с держателя катушки, снимите катушку. Снимите свечу, используя приспособление №3824876.
Продуйте гнездо под свечу, удалив пыль и твёрдые частицы.
ВНИМАНИЕ: Гнёзда смазаны специальной смазкой, вычищать которую нельзя.
Проверьте искровой зазор свечи. Он должен быть равен 0,356-0,483 нм для обычных свечей и 0,279-0,406 нм для свечей с увеличенным сроком службы. При необходимости отрегулируйте искровой зазор по верхнему пределу допуска, используя соответствующее приспособление.

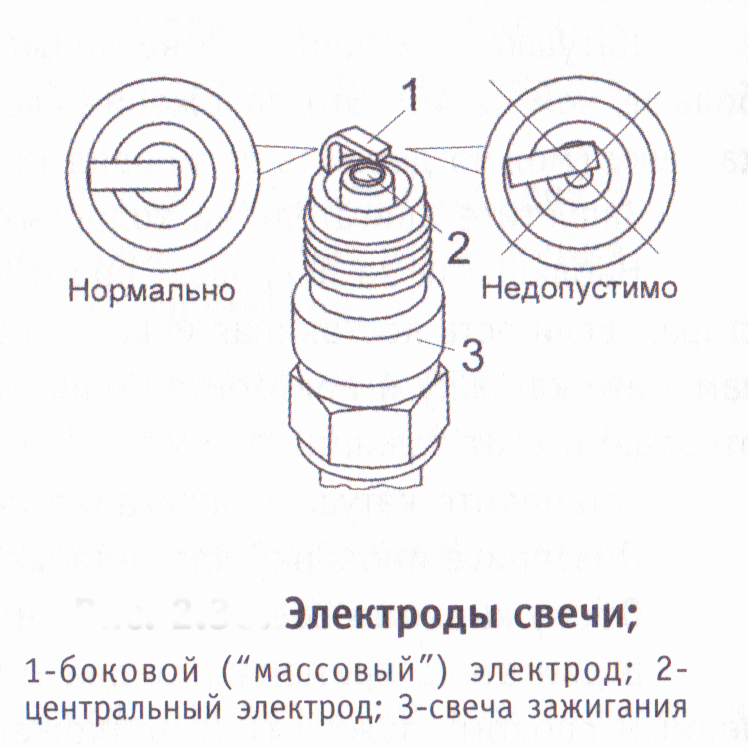

Центральный и боковой электроды свечей должны быть параллельны и соосны (рис. ХХХ). Регулировку выполняют подгибкой бокового («массового») электрода. При невозможности отрегулировать свеча бракуется.
Осмотрите свечу. Не должно быть окалины на изоляторе; загрязнения, повреждения или износа электродов; трещин на изоляторе; тёмного пояса на изоляторе. При наличии хотя бы одного из этих признаков свечу заменить.
Очистите свечу. Установите свечу и катушку зажигания на место, используя соответствующее приспособление. Момент затяжки свечи 32 Нм (3,2 кгс*м), момент затяжки гайки крепления катушки 9 Нм (0,9 кгс*м).
Рис. ХХХ – Электроды свечи двигателя Cummins
