1.2 Конструкторская подготовка производства в сапр «Gerber»на примере создания лекал деталей переда
Конвертирование контуров деталей
Для работы в САПР GERBER нужно сконвертировать контуры деталей модельной конструкции из AUTOCADа. Необходимо в отдельный файл скопировать контуры деталей модельной конструкции предварительно обведенные полилинией, замкнуть и сохранить этот файл с расширением DXF.
На стартовой странице выбрать вкладку «Проводник AccuMark,Утилиты» и запустить программу DFX конвектор.
В открывшемся окне в строке имя файла выбрать необходимый файл.
В следующем окне imporl выбираем единицу измерения в Centimetrs и запускаем конвектор клавишей ОК.
В следующем окне появляются сконвектированные детали. Завершаем конвертацию нажатием клавиши ОК.
Далее на стартовой странице выбираем вкладку «Обработка лекал, оцифровка» и запускаем программу «Конструктор».
В открывшемся окне выбираем вкладку файл – открыть.
Открывшиеся детали вытаскиваем в рабочую область экрана.
Задание припусков на швы
К контурам деталей дать припуски на швы и подгибы с помощью команды Деталь ̸ Шов ̸ Определить – Добавить шов.
При необходимости величину припуска можно изменить в любой момент, используя эту же последовательность действий.
Если деталь имеет сгиб, то линию сгиба определяют с помощью команды Деталь ̸ Зеркальная деталь.
Чтобы отобразить на экране только половину детали, используется команда Деталь ̸ Сложить зеркальную [5].
Оформление углов
В зависимости от методов обработки, т.е. от того, будут припуски заутюживаться или разутюживаться, необходимо редактировать припуски швов в уголках деталей. Редактирование может выполняться с использованием следующих команд меню Деталь ̸ Шов: Углы линии подгиба, Зеркальный угол, Прямоугольный угол и другие
Расстановка надсечек по срезам деталей
При известном местоположении надсечки её можно поставить с помощью функции Надсечка ̸ Добавить надсечку.
Если необходимо поставить надсечку на определенном расстоянии от конкретной точки, используется функция Надсечка ̸ Привязочная надсечка ̸ Добавить.
Проверка сопряжения срезов деталей при построении лекал
Сопряжение деталей по срезам можно проверить с помощью функции Установить и повернуть меню Деталь.
Проверить длину одноименных срезов деталей можно с помощью функции Длина линии меню Измерения.
Оформление лекал

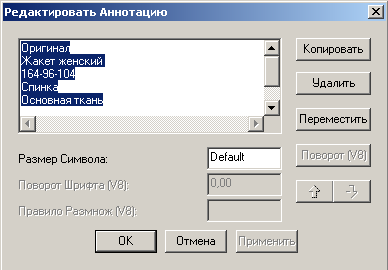

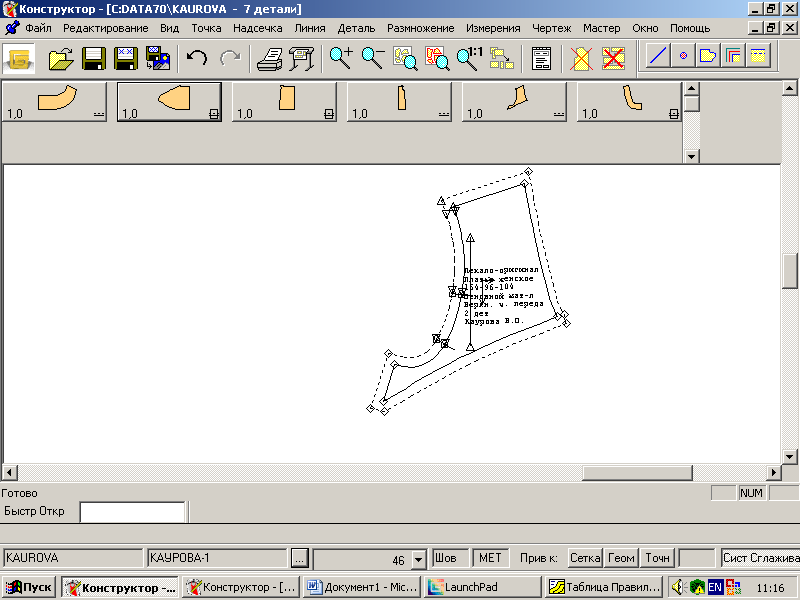

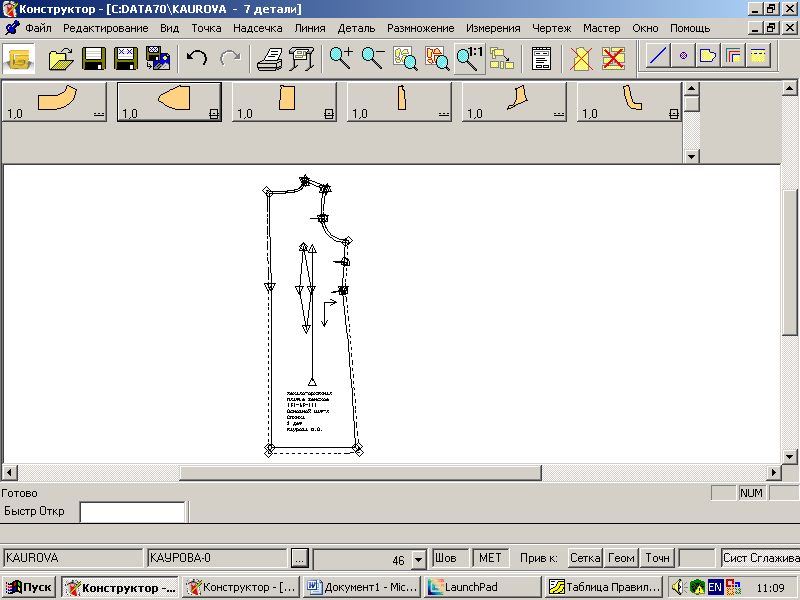

Все необходимые надписи на деталях можно нанести при помощи функции Подписать деталь из меню Деталь.
При помощи этой же команды текст надписи можно редактировать: копировать, перемещать, удалять, изменять размер шрифта.
2 Характеристика объекта проектирования
Объектом проектирования в данной курсовой работе является платье женское, разработанное во время производственной практики на ОАО «ШФ « Юнона».
