2.4. Приливные явления

График прилива позволяет наглядно и просто решать задачи судовождения, связанные с расчетом глубины в приливных зонах. Колебания уровня изображаются в виде кривой, построенной в прямоугольных координатах. По оси абсцисс откладывают поясное (судовое) время tв часах, по оси ординат - высоту прилива hв метрах. Из таблиц приливов выбирают и наносят на график точки высот ПВ и MB. Необходимый том адмиралтейских таблиц (АТТ) выбираем на обложке (см.рис.). Дальнейшее построение сводится к проведению плавной кривой через эти точки. Для более точного вычерчивания кривой пользуются промежуточными точками, которые на график можно нанести графическим путем по методу, разработанному в ОГМА (Одесской государственной морской академии). Этот метод дает возможность нанести по две дополнительные точки к каждой ПВ и MB. На оси абсцисс в обе стороны откладывают промежуток времени Тр/4 или Тп/4 (четверть времени роста или падения уровня), затем находят промежуточные точки по ординатам (hмв + 0,15В) или (hпв - 0,15 В). Через полученные точки проводят кривую. Дополнительная погрешность определения момента времени таким методом составляет 2 % от Тр или Тп, а погрешность высоты - не более 4 % от В.

Характер и величина приливов в Мировом океане отличается большим разнообразием и сложностью. Безопасность плавания в морях с приливами требует предварительных расчётов для предсказания уровня моря в заданном районе. В порту погрузки величина прилива очень незначительна и не требуется расчётов и построения графика приливов. На переходе нет участков с ограниченными глубинами, а сами приливы в этом районе, как и все европейские воды, подвержены влиянию небольших полусуточных приливов с незначительными суточными неравенствами.

Колебания уровня моря можно представить в виде кривой, построенной в системе прямоугольных координат, по осям которой откладываются высоты приливов в метрах и соответствующие им время суток. Имея такую, далее не трудно решить практически любую штурманскую задачу по предвычислению приливов.

Результата предвычисления приливов должны быть такими, чтобы в дальнейшем, во время плавания судна в данном районе надобности в сложных расчётах не было.

Обычно бывает достаточно составить таблицы и иллюстрирующие их графики для суточного колебания уровня вод.

Информацию о приливо-отливных течениях представляют специальные таблицы элементов таких течений, помещаемые непосредственно на полях навигационной морской карты, изображающих морские районы, подверженных действиям приливо-отливных явлений.

Кроме того, на судах имеются специальные компьютерные программы для расчетов приливов и построения графиков.

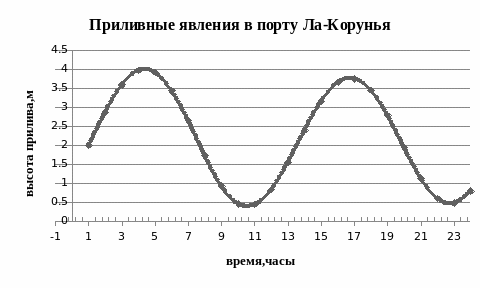

Heights of water in Metres for regular intervals

LA CORUNA

43°22'N 08°24'W

UTC TIME

5 December 2012

00:00 1.99 04:00 3.91 08:00 0.92 12:00 1.55 16:00 3.75 20:00 1.13

01:00 2.87 05:00 3.43 09:00 0.46 13:00 2.39 17:00 3.44 21:00 0.60

02:00 3.59 06:00 2.64 10:00 0.44 14:00 3.16 18:00 2.78 22:00 0.48

03:00 3.97 07:00 1.72 11:00 0.84 15:00 3.65 19:00 1.93 23:00 0.79

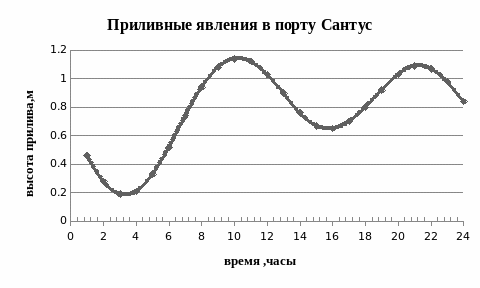

Heights of water in Metres for regular intervals

SANTOS

23°57'S 46°18'W

UTC TIME

22 December 2012

00:00 0,46 04:00 0,33 08:00 1,08 12:00 0,90 16:00 0,70 20:00 1.09

01:00 0,28 05:00 0,52 09:00 1,14 13:00 0,76 17:00 0,80 21:00 1,07

02:00 0,19 06:00 0,74 10:00 1,12 14:00 0,67 18:00 0,92 22:00 0,98

03:00 0,21 07:00 0,94 11:00 1,03 15:00 0,65 19:00 1,03 23:00 0,84
