Вопрос 15.

Охарактеризуйте назначение КТП. Перечислите устройства, входящие в принципиальную схему КТП. Укажите назначение основного оборудования КТП. Укажите, от чего зависит мощность КТП.

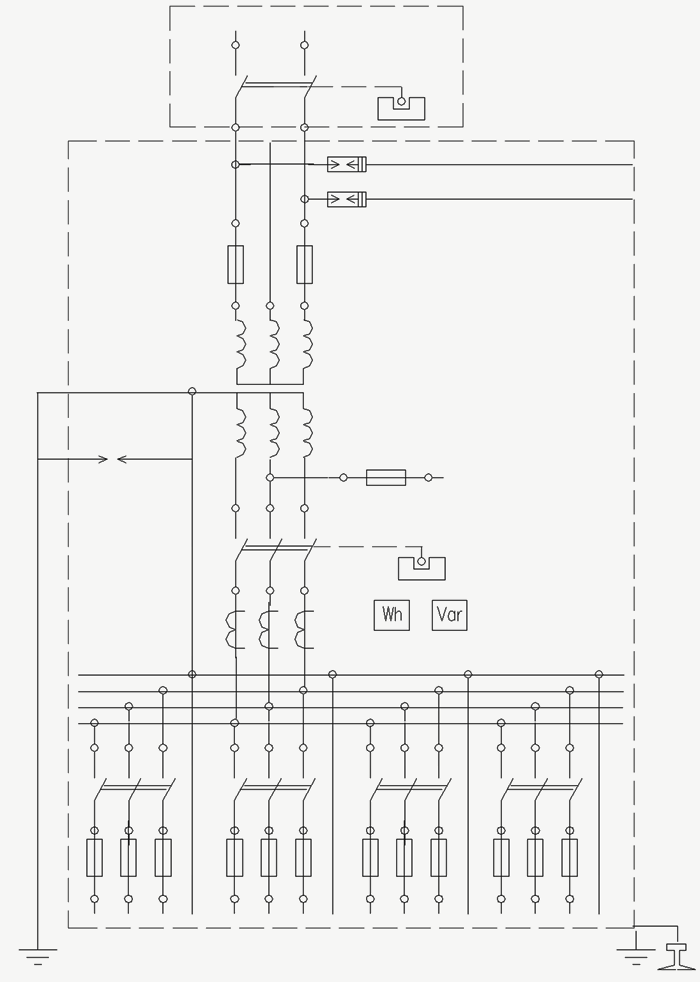

Схема прилагается.

КТП предназначены для понижения напряжения у нетяговых потребителей, линейных или районных, для этого у линий продольного электроснабжения (ЛПЭ) устраиваются отдельные опоры с оборудованием которое предназначено для коммутации и обеспечения безопасности.

Наиболее широкое распространение получили КТП заводского изготовления различной мощности. Применение КТП обеспечивает индустриализацию строительства и монтажа подстанций, снижает выполнение строительно-монтажных работ на площадке, позволяет в условиях эксплуатации при необходимости заменять установленные КТП на КТП большей мощности.

На принципиальной схеме КТП имеется:

1. разъединитель, для создания видимого разрыва в цепи;

2. устройства защиты от перенапряжения (разрядники или ОПН; низковольтный искровой промежуток);

3. предохранители – высоковольтные и низковольтные, для защиты от токовых перегрузок;

4. понижающий трансформатор;

5. измерительные трансформаторы, для подключения приборов учета и защит;

6. устройства коммутации (рубильники, автоматы);

7. устройства подогрева и освещения;

8. счетчики электроэнергии.

Основным оборудованием КТП является силовой трансформатор, предназначенный для преобразования первичного напряжения питающей линии во вторичное напряжение для питания потребителей.

Мощность силового трансформатора, устанавливаемого в КТП (соответственно и мощность КТП), зависит от количества и мощности подключаемых к ней потребителей. Тип силового (понижающего) трансформатора зависит от количества фаз КТП. В однофазных КТП используются трансформаторы типа ЗНОЛ, ЗНОМ, ОМ, ОЛ; мощностью от 2 кВА. В трехфазных КТП используются трансформаторы типа ТМ; мощностью от 25 кВА.

Вопрос 16.

Дайте определение воздушной линии. Определите сечение сталеалюминевых проводов для ВЛ-35 кВ. Проверьте выбранное сечение по экономической плотности тока, если Т_max = 1900 час, S_{H max} = 3500 кВ*А. Сделайте вывод о возможности эксплуатации данного сечения.

Воздушная линия – это устройство для передачи и распределения электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным с помощью изоляторов и арматуры к специальным опорам или к кронштейнам и стойкам инженерных сооружений.

Расчет сечения сталеалюминевых проводов для ВЛ-35 кВ:

5. определяется максимальный ток нагрузки:

где S_нmax - максимальная мощность, которая пропускается через проводники, кВА;

U_н - номинальное напряжение, кВ.

6. по справочным данным определяется сечение сталеалюминевых проводов исходя из условия:

.

Выбираем сталеалюминевый провод сечением 35 мм² , так как:

7. проверяем выбранное сечение провода по экономической плотности тока, которая зависит от количества часов работы линии. Проверка проводов по экономичной плотности тока сводится к определению S_эк , т.е.

Значение j_эк= 1,3 А/мм² (из справочной таблицы, для неизолированных алюминиевых проводов при Т_max = 1900 час)

Далее выбирается из справочной таблицы ближайшее стандартное сечение сталеалюминевых проводов 50 мм² .

Для эксплуатации в заданных условиях первоначально выбранное сечение сталеалюминевых проводов для ВЛ-35 кВ необходимо увеличить с 35 мм² до 50 мм².
