3.3 Полупроводниковые лазеры
Это лазеры на основе полупроводниковой активной среды. В отличие от лазеров других типов, в которых используются квантовые переходы между разрешенными дискретными уровнями, в полупроводниковых лазерах используются переходы между разрешенными энергетическими зонами (рис. 3.2).
а) б) в)

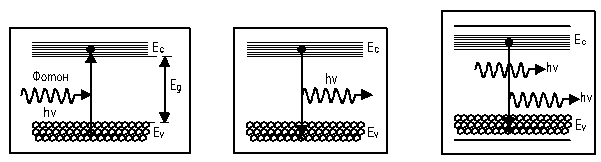

Рис. 3.2 Энергетические переходы в полупроводниках
Для того чтобы заставить полупроводник усиливать падающий на него свет необходимо, как и в любом другом лазере, создать в нем инверсию населенностей, с тем чтобы концентрация электронов в области, примыкающей ко дну зоны проводимости, была выше концентрации электронов в области, примыкающей к потолку валентной зоны. Если в такой идеальный полупроводник попадают фотоны с энергией, большей ширины запрещенной зоны, то возникают вынужденные переходы электронов из зоны проводимости в валентную зону с испусканием новых фотонов, точно совпадающих по своим свойствам с первичными фотонами. В этом случае полупроводник может усиливать и генерировать оптический пучок.
В соответствии с зонной теорией полупроводников при поглощении фотона происходит переход электрона из валентной зоны в зону проводимости. При этом в валентной зоне образуется дырка. Одновременно с процессом генерации электронно - дырочных пар происходит процесс перехода возбужденного электрона в валентную зону, где он занимает место дырки (рекомбинация электронно - дырочной пары). Если рекомбинация электронно - дырочной пары не сопровождается изменением колебательного состояния решетки, то переход электрона из зоны проводимости на свободное место в валентной зоне называется прямым. Если же такой переход электрона сопровождается изменением колебательного состояния решетки с излучением фонона, то переход называется непрямым.
Для создания
условий усиления оптического пучка
необходимо создать полупроводник, в
котором нарушено тепловое равновесие
(вырожденный полупроводник). С этой
целью увеличивается концентрация
электронов вблизи дна зоны проводимости
и дырок около потолка валентной зоны.
Создать условия вырождения одновременно
электронов и дырок в одном полупроводнике
очень трудно. Поэтому используют два
полупроводника n
и p
типов, в каждом из которых электроны
или дырки вырождены. Это достигается в
электронно - дырочном переходе на границе
p
и n
слоев. Условие инверсии населенностей
выполняется при приложении к p-n
переходу внешнего напряжения в прямом
направлении. В этом случае через p-n
переход потекут электронные и дырочные
токи. В тонком слое p-n
перехода они рекомбинируют, излучая
фотоны с частотой
.
Встречные потоки электронов и дырок
будут поддерживать в p-n
переходе концентрацию носителей,
достаточную для условия вырождения
электронов и дырок. Чем выше электрическое
поле в p-n
переходе, тем больший ток протекает
через переход. Минимальный ток, при
котором вынужденное излучение превышает
поглощение, называется пороговым. На
пороге генерации должно выполняться
условие
ТR
1 (3.1)
где Т – коэффициент усиления на длине активной среды, R – коэффициент отражения зеркала резонатора.
При токе выше порогового p-n переход является усиливающей средой. Введя положительную обратную связь в виде резонатора, из усилителя света можно получить генератор.
Полупроводниковый лазер, в котором генерация когерентного излучения осуществляется в результате инжекции носителей заряда через электронно-дырочный переход, получил название инжекционного лазера. Причем состояние инверсии можно создать электронной накачкой, оптической накачкой, электрическим пробоем в сильном поле.
Среди лазерных материалов выделяются соединения и составы, составляющие изопериодические пары. Это пары кристаллов, различающихся по химическому составу, ширине запрещенной зоны, но имеющие одинаковый период кристаллической решетки. Эти материалы пригодны для создания методами электронно - лучевой эпитаксии бездефектных гетеропереходов. Поэтому широкое применение получили гетеролазеры, сформированные на основе гетероструктур. Наиболее эффективными оказались полупроводниковые лазеры на основе двойной гетероструктуры с активным слоем из узкозонного (т.е. с малой шириной запрещенной зоны) полупроводника, заключенного между двумя слоями широкозонного полупроводника (эмиттерные слои). Активный слой обладает прямозонными переходами, а также свойствами диэлектрического волновода, который удерживает поток излучения и уменьшает дифракционные оптические потери. Активный слой образует собой потенциальную яму для избыточных носителей одного или обоих знаков. Двухстороннее оптическое и электронное ограничение приводит к совмещению в активном слое областей инверсной населенности и светового поля. Поэтому в гетеролазерах уже при малом токе накачки можно получать устойчивую генерацию. Резонатором таких лазеров служат грани кристалла (рис. 3.3),

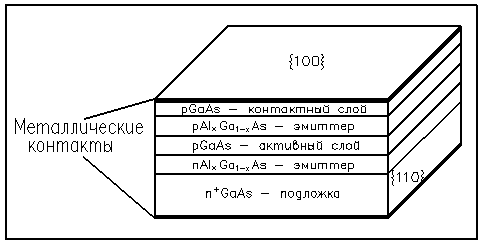

Рисунок 3.3 Схема полупроводникового лазера
Но можно использовать и внешние оптические отражатели (зеркала). Полупроводниковые лазеры могут быть объединены в многоэлементные излучатели – фазированные лазерные монолитные ячейки или лазерные матрицы.
В гетеролазерах
в качестве узкозонного материала с
прямыми переходами используют соединение
GaAs
(арсенид галлия с
=
1,5 эВ). Более широкозонный элемент,
выполняющий роль эмиттера, является
непрямозонным. Например, соединение
AlAs
(арсенид алюминия с
=2,1
эВ). Эти два соединения наиболее подходящие
для создания гетеролазеров, поскольку
у них и периоды решетки различаются на
0,14 % , что необходимо для успешной
генерации света. Прямозонные полупроводники,
используемые в лазерах, относятся в
основном к трём группам соединений:
(InSb,
InAs,
InP,
GaAs),
(GaSe,
PbTe).
В многокомпонентных твердых растворах
изопереодических полупроводников
возможности материалов для гетеропереходов
расширяются, что позволяет перекрывать
диапазон лазерного излучения от 800 до
1700 нм при комнатной температуре.
Пороговая плотность
тока в инжекционных гетеролазерах
составляет при комнатной температуре
порядка 200 А/
,
коэффициент преобразования электрической
энергии в оптическую энергию превышает
50 %. Типичная мощность излучения в
непрерывном режиме составляет порядка
десяти –двадцати милливатт. В импульсном
режиме мощность излучения может достигать
105
Вт и ограничивается только оптической
прочностью материалов. Это наиболее
характерно для многоэлементных лазерных
излучателей, сформированных на одном
полупроводниковом кристалле.
При уменьшении активного слоя в гетеролазере до толщины менее 50 нм в нем проявляется волновая природа электронов. Такие полупроводниковые лазеры называются квантоворазмерными или лазеры с «квантовыми ямами». Если в микроэлектронных приборах поведение электрона определяется как поведение элементарной частицы, имеющей массу и заряд, то в приборах, где толщина переходов находится в нанометровой области (~ 10-9 м), поведение электрона определяется его волновыми свойствами. Наноэлектронный элемент состоит из набора квантовых ям или квантовых точек и потенциальных барьеров между ними. Такие квантовые ямы могут создаваться на основе многослойной структуры, состоящей из слоев с различным типом проводимости или различным сопротивлением. Например, тонкий слой металла, ограниченный с двух сторон тонкими слоями диэлектрика. Металл представляет собой квантовую яму, а диэлектрики создают туннельные барьеры. Преодолеть такие барьеры могут только электроны, обладающие достаточной энергией, а остальные электроны с меньшей энергией запираются в яме. Проникновение электронов через барьер называется туннелированием. Более подробно свойства квантоворазмерных п/п лазеров изложены в главе 4.
Различные типы полупроводниковых лазеров нашли широкое применение в системах записи и воспроизведения информационных сигналов. В ряде них применение лазеров отражено в самих названиях : лазерный принтер, лазерный диск. Они составляют основу волоконно-оптических систем связи, оптических дальномеров, целеуказателей, высотомеров. Полупроводниковые лазеры служат в устройствах накачки современных твердотельных лазеров и других разнообразных устройствах и системах. На сегодняшний день среди всех типов лазеров полупроводниковые лазеры занимают первое место по уровню производства.
