4.5. Измерение частоты генератора
Частота напряжения на выходе генератора измеряется по схеме, приведённой на рис.7.
Г Ч
Рис. 7. Схема измерения частоты на выходе генератора:
Г – генератор сигналов низкой частоты;
Ч - цифровой электронно-счетный частотомер.
Частота напряжения на выходе генератора устанавливается в соответствии с вариантом задания (см.табл.1,частота ). Результаты измерений трёх заданных частот и расчетов по экспериментальным данным заносятся в табл.4
Таблица 4
Результаты измерения и расчета
Измеряемая
частота
|
Показания частотомера |
Примечание |
||||
|
|
…………………….. |
|
|
||
|
|
|
|
|
|
|
В табл. 4 приняты следующие обозначения:
- измеряемая частота напряжения на выходе генератора, устанавливаемая с помощью лимба и переключателя «множитель» (измеряется три частоты: , , );
- показание частотомера при подходе к измеряемой частоте «слева» (т.е. при увеличении измеряемой частоты);
- показание частотомера при подходе к измеряемой частоте «справа» (т.е. при уменьшении измеряемой частоты);
- среднее
арифметическое значение результата
измерения заданной частоты
- среднее
арифметическое значение результата
измерения заданной частоты
- среднее
арифметическое значение результата
измерения заданной частоты
Измерение заданных частот , , проводится 10-ть раз (пять раз при подходе к заданной частоте «слева» и пять раз при подходе к заданной частоте «справа».
Значение и заносятся в табл.4 при проведении эксперимента. Значения , , заносятся в табл.4 при составлении отчета по работе.
4.6. Измерение сопротивления
Для всех вариантов задания проводится измерение сопротивления R, установленное на малом дополнительном стенде. Измерение проводится с помощью универсального цифрового вольтметра, переведенного в режим омметра.
Для проведения измерения собирается схема, приведенная на рис. 8
V
R
Рис. 8. Схема эксперимента при измерении сопротивления:
V – универсальный цифровой вольтметр (в режиме омметра);
R – измеряемое сопротивление.
Значение измеряемого сопротивления заносится в протокол. Обработка результатов и оценка погрешности проводятся при составлении отчета по работе.
4.7. Измерение емкости методом замещения

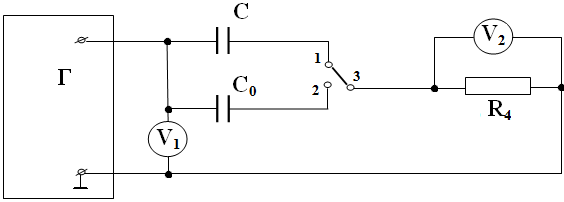

Для измерения заданных емкостей С1, С2, С3, и С4 методом замещения собирается схема, приведенная на рис.9.
Рис.9. Схема эксперимента при измерении методом замещения;
Г – генератор;
V1 – аналоговый электронный вольтметр;
V2 – цифровой электронный вольтметр;
C – измеряемая емкость;
C0 – магазин емкостей;
R4 – магазин сопротивлений;
После включения
и прогрева приборов устанавливаются
заданные значения напряжения U4
и частоты
на выходе генератора Г, а также значения
R4 в зависимости от варианта задания
(см. табл.1).
Измерение значения заданных емкостей С1, С2, С3, и С4 проводится в следующей последовательности. Переключатель К устанавливается в положение «1» и при заданных и неизменных значениях напряжения U4 и частоты питания фиксируют показания цифрового вольтметра V2.
Затем ключ К переводится в положение «2» и, путем изменения емкости С0, добиваются на вольтметре V2 того же показания, которое было при установке ключа в положение «1».
При выполнении всех указанных условий измеряемая емкость C=C0, где C0 – набранное на магазине емкостей значение.
Инструментальная погрешность результата измерения «C» оценивается при составлении отчета.
Таблица 5
Параметры |
Измеряемая емкость |
Примечания |
|||
C1 |
C2 |
C3 |
C4 |
||
U1, В |
|
|
|
|
R4 = …. Ом
U4 = …….. В |
U2, В |
|
|
|
|
|
С0, мкФ |
|
|
|
|
|
∆, мкФ |
|
|
|
|
|
|
|
|
|
|
|
В табл. 5 приведены следующие обозначения:
U1 – показания вольтметра V2 при переводе ключа «К» в положение «1»;
U2 – показания вольтметра V2 при переводе ключа «К» в положение «2»;
С0 – определено выше;
U4, , R4 – заданные значения (см. табл. 1);
∆, - абсолютная и относительная инструментальные погрешности (см.п. 5.7)
Значения U1, U2, С0, U4, и R4 заносятся в табл. 5 при проведении эксперимента, а значения ∆ и - при составлении отчета.
