4.5 Отчет по экспериментам п. 3.5.
Отчет по экспериментам п. 3.5 лабораторной работы должен содержать: схему эксперимента (см. рис. 4); таблицу с результатами экспериментов (табл. 5 и табл. 6); графики зависимостей U1=f1(R) и U2=f2(R) по данным таблиц 5 и 6; выводы по результатам экспериментов и графикам.
4.6 Отчет по экспериментам п. 3.6.
Отчет по п. 3.6
лабораторной работы должен содержать:
схему эксперимента (см. рис. 5); таблицу
с результатами экспериментов и расчетов
(см. табл. 7); порядок расчета величин
,
,
,
,
и
;
выводы по результатам экспериментов и
расчетов.

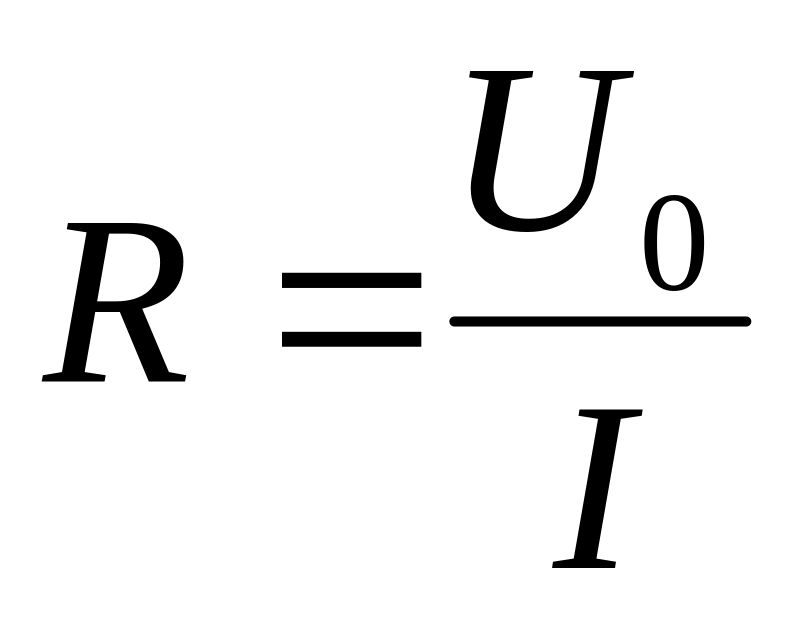

Текущее значение внутреннего сопротивления исследуемого вольтметра R, вписываемое в таблицу 6, определяется по закону Ома (см. формулу (9)):
,
R = внутреннее сопротивление исследуемого вольтметра;
U0 = падение напряжении на исследуемом вольтметре
I = значение тока через исследуемый вольтметр.

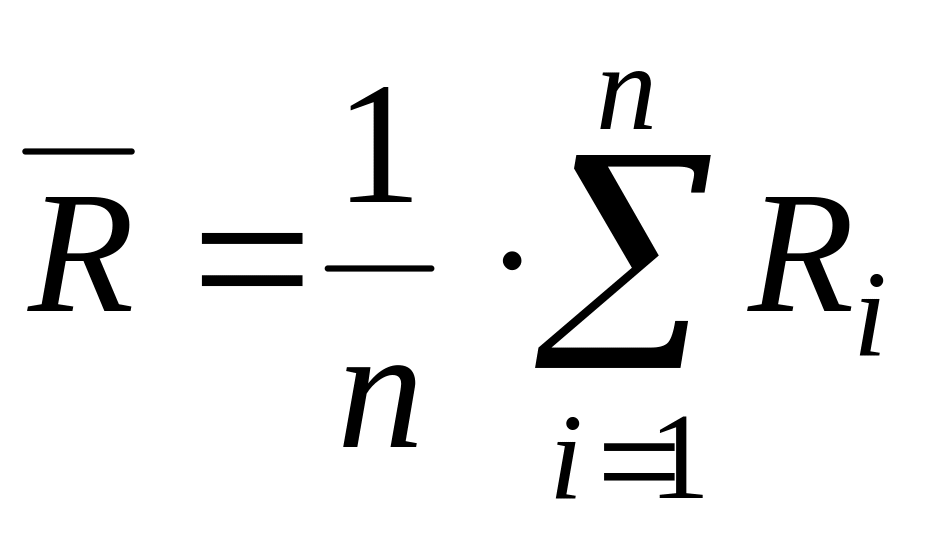

Среднее арифметическое значение внутреннего сопротивления исследуемого стрелочного вольтметра рассчитывается по формуле:
,
(10)

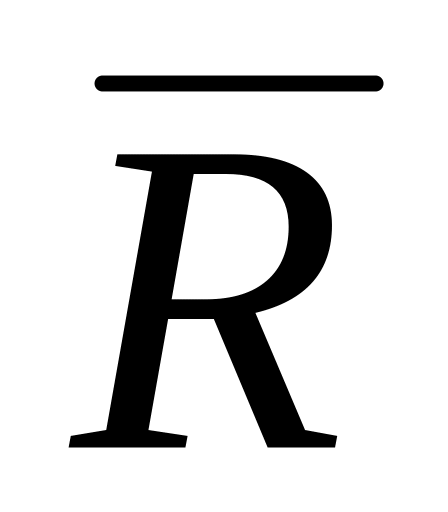

где - среднее арифметическое значение (принимаемое за результат измерения);
- результат i-ого
косвенного измерения искомой величины
(см. табл. (7));
- число измерений
(в рассматриваемом случае n=8).

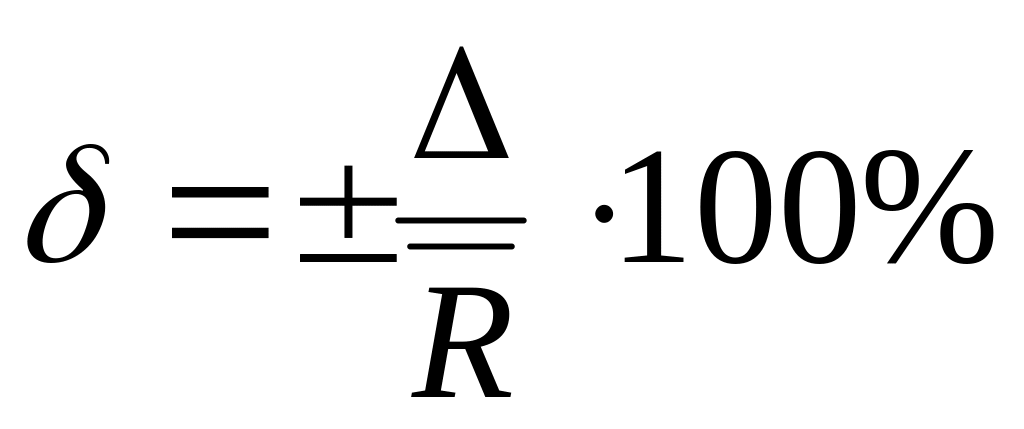

Относительная (
)
и абсолютная (
)
инструментальные систематические
погрешности косвенного измерения
внутреннего сопротивления вольтметра
оцениваются по формулам:
,
(11)
,
(12)
где , и - определенны выше;
k – коэффициент, зависящий от заданной доверительной вероятности "Р" (см. табл. 1) и от числа слагаемых "m" (под квадратным корнем). Значения k приведены в прил. 6;
-
относительная погрешность цифрового
вольтметра при измерении постоянного
напряжения (прил. 4);
- относительная
погрешность миллиамперметра, определяемая
его классом точности (прил. 5).
Величины и ε определяются соотношениями:
(13)
(13)
(15)

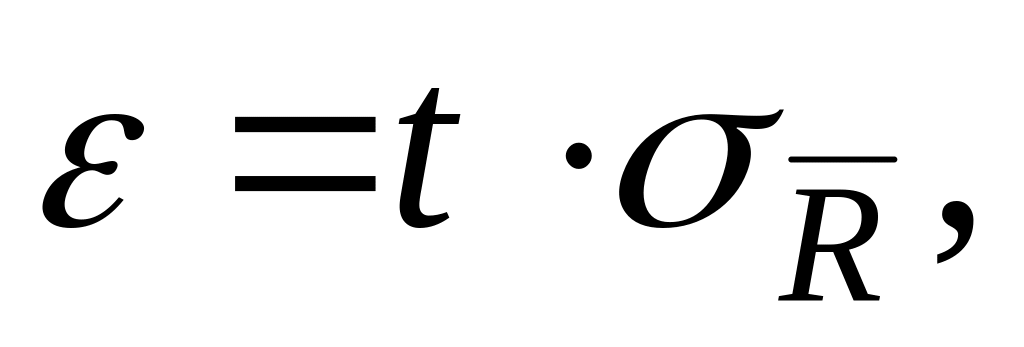

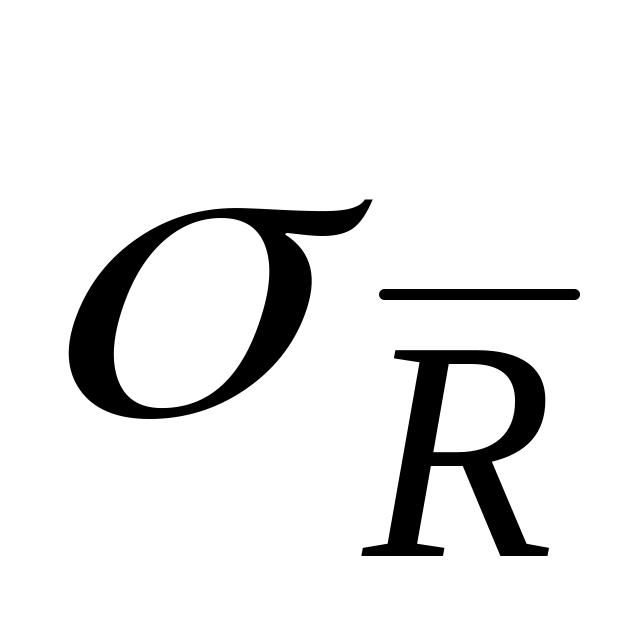

где - СКО однократного измерения;
- СКО результата измерения;
- случайная погрешность;
- коэффициент
Стьюдента (см. прил. 3).

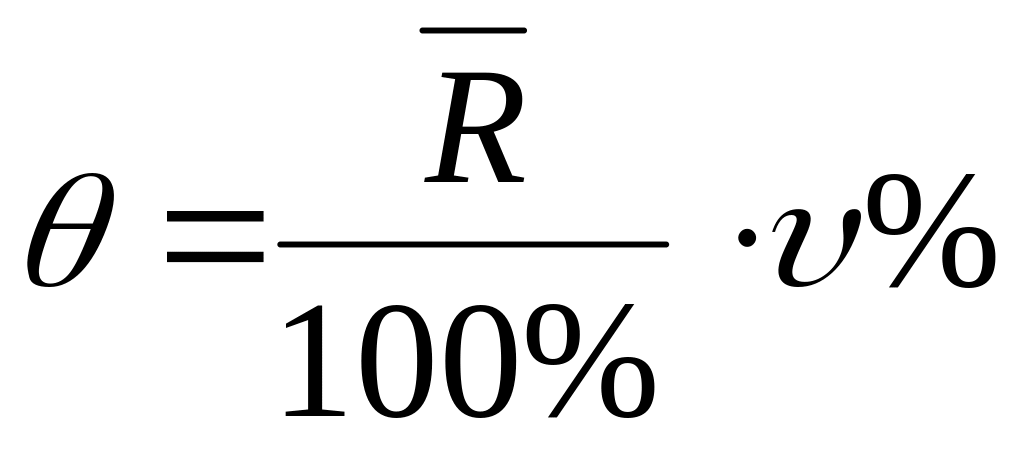

Суммарные погрешности и вычисляются по формулам:
,
(16)
,
(17)
где - абсолютная суммарная погрешность;
- относительная суммарная погрешность;
- коэффициент, зависящий от заданной доверительной вероятности "Р" (для Р=0,95 К≈0,76, для Р=0,99 К≈0,83);
,
,
- определены выше.
Найденные значения , , вносятся в табл. 7, приведенную в п. 3.6 лабораторной работы.
4.7 Отчет по экспериментам п. 3.7.
Отчет по экспериментам
п. 3.7 должен содержать: схему эксперимента;
значение измеренных сопротивлений;

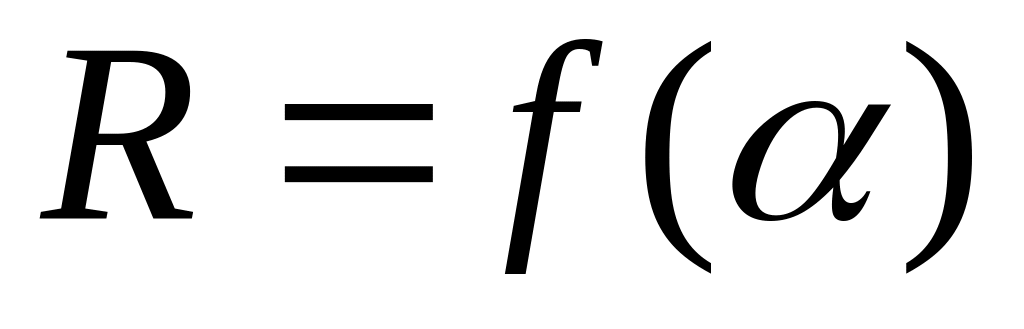

график зависимости
,
где
-
положение движка переменного сопротивления
(
=0;
1; 2; …10); абсолютную
и относительную
инструментальные погрешности измеренных
сопротивлений; выводы по результатам
экспериментов и расчетов.
Найденные значения и заносятся в таблицу 8.
В заключительной части отчета делаются выводы по результатам экспериментов и расчетов, и приводится список использованной литературы.
