3.4 Оценка погрешности цифрового вольтметра

Для оценки погрешности цифрового вольтметра собирается схема, приведенная на рис. 3.

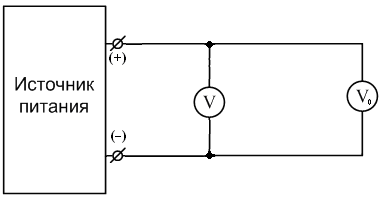

Рис.3. Схема эксперимента при оценке погрешности цифрового вольтметра:

V – цифровой вольтметр (исследуемый);

V_о – стрелочный вольтметр (образцовый).

В качестве образцового вольтметра используется стрелочный прибор типа Э - 56, шкала которого проградуирована в вольтах.

Погрешности исследуемого цифрового вольтметра V оцениваются в трех точках диапазона измерения, которые зависят от варианта задания (см. табл. 1). В каждой точке проводится десять измерений. Пять измерений проводится при подходе к выбранной точке "слева" (при увеличении измеряемого напряжения) и пять измерений при подходе к выбранной точке "справа" (при уменьшении измеряемого напряжения).

Результаты экспериментов сводятся в таблицу (см. табл. 4).

Таблица 4

Экспериментальные и расчетные значения при оценке погрешности цифрового вольтметра

Показания образцового вольтметра, В	Показания исследуемого вольтметра, В										, В
	1	2	3	4	5	6	7	8	9	10
	1	2	3	4	5	6	7	8	9	10	11
01
02
03

В табл. 3 приняты следующие обозначения:

₀₁, ₀₂, ₀₃ – показания образцового вольтметра в точках 1; 2 и 3, соответствующих варианту задания (см. табл. 1);

_{1 … 9} – показания исследуемого вольтметра при подходе к заданной точке шкалы "слева" (при увеличении измеряемого напряжения);

_{10 … 2} – показания исследуемого вольтметра при подходе к заданной точке шкалы "справа" (при уменьшении измеряемого напряжения);

– среднее арифметическое значение результатов измерений.

Столбцы 1; 2; и т.д. до 10 заполняются при проведении эксперимента, а столбец «11» – при составлении отчета.

3.5 Влияние сопротивления соединительных проводов

Для оценки влияния сопротивления соединительных проводов на показания стрелочного и цифрового вольтметров собирается схема, приведенная на рис. 4.

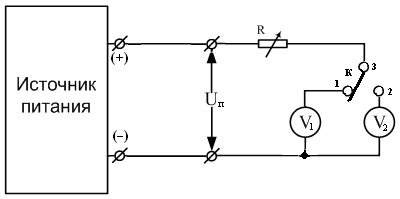

Рис.4. Схема эксперимента при исследовании влияния сопротивления соединительных проводов:

R – магазин сопротивлений;

V₁ – стрелочный вольтметр, проградуированный в вольтах;

V₂ – цифровой вольтметр.

Эксперимент проводится в следующей последовательности.

Переключатель "К" устанавливается в положение "2", а магазин сопротивлений "R" переводится в нулевое положение.

На выходе источника питания по цифровому вольтметру V₂ устанавливается заданное напряжение _п (см. табл. 1 с вариантами задания).

Переключатель "К" переводится в положение "1" и, при неизменном значении напряжения питания _п, снимается зависимость где ₁ – показания вольтметра V₁, а R – значение сопротивления, установленное на магазине сопротивлений.

Результаты эксперимента заносятся в таблицу (см. табл. 5).

Таблица 5

Результаты эксперимента

Параметры	Значения параметров
	1	2	3	4	5	6	7	8	9	10
R, Ом	0	100	200	300	400	500	600	700	800	900
1, В

Переключатель "К" переводится в положение "2" и, при неизменном значении напряжения питания _п, снимается зависимость . Результаты эксперимента заносятся в таблицу (см. табл. 6).

Таблица 6

Результаты эксперимента

Параметры	Значения параметров
	1	2	3	4	5	6	7	8	9	10
R, кОм	0	10	20	30	40	50	60	70	80	90
2, В

В табл. 5 и табл. 6 приняты следующие обозначения:

R – значение сопротивления, установленное на магазине сопротивлений;

₁ – показания вольтметра V₁;

₂ – показания вольтметра V₂.

Обработка результатов экспериментов, представленных в табл. 5 и табл. 6 проводится в неаудиторное время при составлении отчета по работе.
