Эффективность звукопоглощающего экрана

Показатели		Уровень звукового давления, дБ на среднегеометрических частотах октавных полос, Гц								Уровень звука, дБА
		63	125	250	500	1000	2000	4000	8000
Нормативные значения по СН № 9-86 РБ 98
Фактический уровень шума	без экрана
	с экраном
Превышение СН № 9-86 РБ 98	без экрана
	с экраном

По полученным данным делается вывод об эффективности экрана, применяемого для снижения шума.

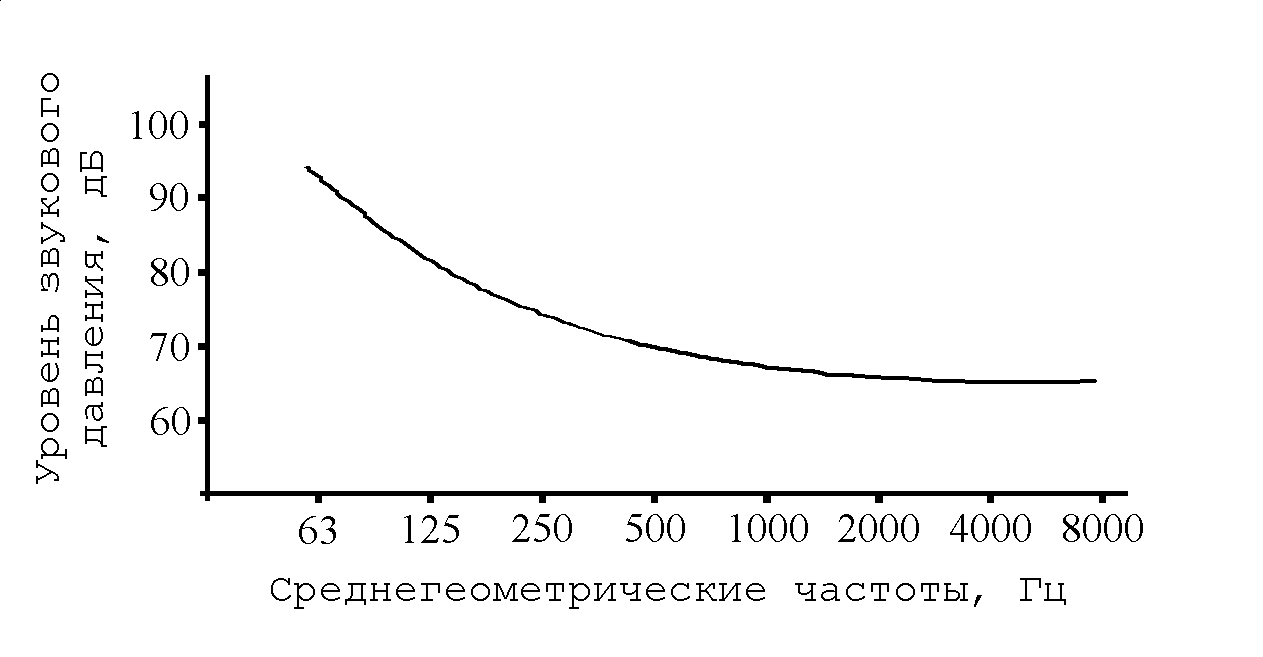

Рис. Эффективность звукопоглощающего экрана

2.2.2. Измерение общей вибрации

К прибору присоединить предусилитель ВПМ–101, к которому присоединить эквивалент вибропреобразователя, а к нему с помощью соединительного шнура – вибропреобразователь ДН–3–М1.

Установить переключатели измерителя в положения:

род работы – F;

ДЛТ 1, дБ, – 80;

ДЛТ 2, дБ, – 50;

ФЛТ, Нz, – 1.

Кнопки V, 4 КНz и Нz нажаты. Включить электродвигатель с закрепленным на его основании вибропреобразователем ДН–3–М1 и произвести измерения при жестком креплении двигателя и на амортизаторах на частотах 2, 4, 8, 16, 31,5, 63 Гц.

Для определения результата измерения следует сложить показание, соответствующее светящемуся индикатору (верхняя строчка), и показание по шкале децибел. К полученному результату прибавить 26 дБ и записать в соответствующую графу табл. 8.5.

Полученные данные сравнить с нормативными и найти превышения СН 3044-84.

Определить снижение уровней виброскорости вибропоглотителем.

Таблица 8.5

Исследование эффективности амортизаторов

Показатели	Уровень виброскорости, дБ, на среднегеометрических частотах октавных полос, Гц
	2	4	8	16	32	63
Допустимые значения локальной вибрации LВ по СН 3044-84
Фактический уровень вибрации: – при жестком закреплении двигателя L1 – на амортизаторах L2
Превышение допустимого значения: – при жестком закреплении двигателя L1 - LВ – на амортизаторах L2 - LВ
Снижение уровней виброскорости вибропоглотителем L1 - L2

По данным табл. 8.5 сделать вывод об эффективности применяемых амортизаторов.
