Электрический генератор
Электрический генератор — это устройство, в котором неэлектрические виды энергии (механическая, химическая, тепловая) преобразуются в электрическую энергию.
История
Русский ученый Э.Х.Ленц еще в 1833 г. указал на обратимость электрических машин: одна и та же машина может работать как электродвигатель, если ее питать током, и может служить генератором электрического тока, если ее ротор привести во вращение каким-либо двигателем, например паровой машиной. В 1838 г. Ленц, один из членов комиссии по испытанию действия электрического мотора Якоби, на опыте доказал обратимость электрической машины.
Первый генератор электрического тока, основанный на явлении электромагнитной индукции, был построен в 1832 г. парижскими техниками братьями Пиксин. Этим генератором трудно было пользоваться, так как приходилось вращать тяжелый постоянный магнит, чтобы в двух проволочных катушках, укрепленных неподвижно вблизи его полюсов, возникал переменный электрический ток. Генератор был снабжен устройством для выпрямления тока. Стремясь повысить мощность электрических машин, изобретатели увеличивали число магнитов и катушек. Одной из таких машин, построенной в 1843 г., был генератор Эмиля Штерера. У этой машины было три сильных подвижных магнита и шесть катушек, вращавшихся от рук вокруг вертикальной оси. Таким образом, на первом этапе развития электромагнитных генераторов тока (до 1851 г.) для получения магнитного поля применяли постоянные магниты. На втором этапе (1851-1867 гг.) создавались генераторы, у которых для увеличения мощности постоянные магниты были заменены электромагнитами. Их обмотка питалась током от самостоятельного небольшого генератора тока с постоянными магнитами. Подобная машина была создана англичанином Генри Уальдом в 1863 г.
При эксплуатации этой машины выяснилось, что генераторы, снабжая электроэнергией потребителя, могут одновременно питать током и собственные магниты. Оказалось, что сердечники электромагнитов сохраняют остаточный магнетизм после выключения тока. Благодаря этому генератор с самовозбуждением дает ток и тогда, когда его запускают из состояния покоя. В 1866-1867 гг. ряд изобретателей получили патенты на машины с самовозбуждением.
В 1870 г. бельгиец Зеноб Грамм, работавший во Франции, создал генератор, получивший широкое применение в промышленности. В своей динамо-машине он использовал принцип самовозбуждения и усовершенствовал кольцевой якорь, изобретенный еще в 1860 г. А. Пачинотти.
В одной из первых машин Грамма кольцевой якорь, укрепленный на горизонтальном валу, вращался между полюсными наконечниками двух электромагнитов. Якорь приводился во вращение через приводной шкив, обмотки электромагнитов были включены последовательно с обмоткой якоря. Генератор Грамма давал постоянный ток, который отводится с помощью металлических щеток, скользивших по поверхности коллектора. На Венской международной выставке в 1873 г. демонстрировались две одинаковые машины Грамма, соединенные проводами длиной 1 км. Одна из машин приводилась в движение от двигателя внутреннего сгорания и служила генератором электрической энергии. Вторая машина получала электрическую энергию по проводам от первой и, работая как двигатель, приводила в движение насос. Это была эффектная демонстрация обратимости электрических машин, открытой Ленцем, и демонстрация принципа передачи энергии на расстояние.
До того, как была открыта связь между электричеством и магнетизмом, использовались электростатические генераторы, которые работали на основе принципов электростатики. Они могли вырабатывать высокое напряжение, но имели маленький ток. Их работа была основана на использовании наэлектризованных ремней, пластин и дисков для переноса электрических зарядов с одного электрода на другой. Заряды вырабатывались, используя один из двух механизмов:
Электростатическую индукцию
Трибоэлектрический эффект, при котором электрический заряд возникал из-за механического контакта двух диэлектриков
По причине низкой эффективности и сложностей с изоляцией машин, вырабатывающих высокие напряжения, электростатические генераторы имели низкую мощность и никогда не использовались для выработки электроэнергии в значимых для промышленности масштабах. Примерами доживших до наших дней машин подобного рода являются электрофорная машина и генератор Ван де Граафа.
Генератор Ван де Граафа
Генератор Ван де Граафа — генератор высокого напряжения, принцип действия которого основан на электризации движущейся диэлектрической ленты. Первый генератор был разработан американским физиком Робертом Ван де Граафом в 1929 году и позволял получать разность потенциалов до 80 киловольт. В 1931 и 1933 были построены более мощные генераторы, позволившие достичь напряжения до 7 миллионов вольт.
Принцип действия

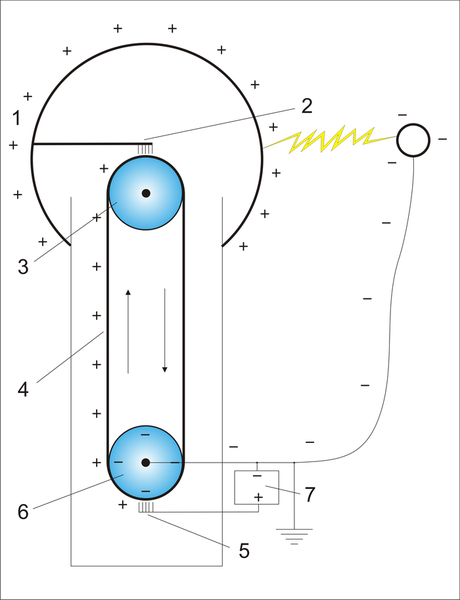

Простой генератор Ван де Граафа состоит из диэлектрической (шёлковой или резиновой) ленты (4 на рисунке "Схема генератора"), вращающейся на роликах 3 и 6, причём верхний ролик диэлектрический, а нижний металлический и соединён с землёй. Один из концов ленты заключён в металлическую сферу 1. Два электрода 2 и 5 в форме щёток находятся на небольшом расстоянии от ленты сверху и снизу, причём электрод 2 соединён с внутренней поверхностью сферы 1. Через щетку 5 воздух ионизируется от источника высоковольтного напряжения 7, образующиеся положительные ионы под действием силы Кулона движутся к заземлённому 6 ролику и оседают на ленте, движущаяся лента переносит заряд внутрь сферы 1, где он снимается щёткой 2, под действием силы Кулона заряды выталкиваются на поверхность сферы и поле внутри сферы создается только дополнительным зарядом на ленте. Таким образом на внешней поверхности сферы накапливается электрический заряд. Возможность получения высокого напряжения ограничена коронным разрядом, возникающим при ионизации воздуха вокруг сферы.
Современные генераторы Ван де Граафа вместо лент используют цепи, состоящие из чередующихся металлических и пластиковых звеньев, и называются пеллетронами.
Исторически изначально генераторы Ван де Граафа применялись в ядерных исследованиях для ускорения различных заряженных частиц. В настоящее время их роль в ядерных исследованиях уменьшилась по мере развития иных способов ускорения частиц.
Они продолжают использоваться для моделирования процессов, происходящих при ударе молний, для имитации грозовых разрядов на земле.
