Министерство образования РФ
Санкт-Петербургский Государственный
Политехнический Университет
Инженерно-строительный факультет
Кафедра «Технологии организации и экономики строительства»
Расчет напряженно-деформированного состояния оснований фундаментов сооружений и их устойчивости.
Курсовая работа
по дисциплине «Основания и фундаменты»
Пояснительная записка
ОиФ-06010158-27
Студент Чайковский Г.И. гр. 4019/2
Преподаватель Колосов Е.С.
2009 г.
Оглавление.
I Часть…..……………………………………………………………………………...3
1 -Определение
вертикального нормального напряжения
(
)
по подошве фундамента
сооружения……………………………………………………..3
2 - Определение
напряжений
в
основании сооружения…………....4
3 - Определение контура области предельного напряженного состояния грунта основания……………………………………………………………5
4 - Определение полной (суммарной) осадки и крена сооружения………...5
5 - Определение
величины разуплотнения от нагрузки -
……………….6
6 - Определение осадки сооружения S от нагрузки q’………………………….7
7 - Определение крена сооружения………………………………………………...9
8-Проверка устойчивости фундамента (фундаментной части) сооружения по круглоцилиндрической поверхности скольжения…………………………...11
I I Часть………………………………………………………………………………..12
1 – Исходные данные…………………………………………………………………12
2 - Определение активного давления грунта на подпорную стенку………1
3 - Определение активного давления от нагрузки q(2)………………………13
4 - Определение активного давления от конечной распределенной нагрузки q(3), удаленной от стенки на расстояние b2…………………………...13
5 - Определение активного давления от сосредоточенной силы Р…...13
I I I Часть……………………………………………………………………………….14
1 - Определение осадки столбчатого фундамента мелкого заложения…14
2 - Расчеты ленточного фундамента под несущую стену…………………..15
3 - Определение осадки ленточного фундамента…………………………….16
Часть 1. Определение напряженно-деформированного состояния основания фундаментной части сооружения.
1. Определение вертикального нормального напряжения ( ) по подошве фундамента сооружения.

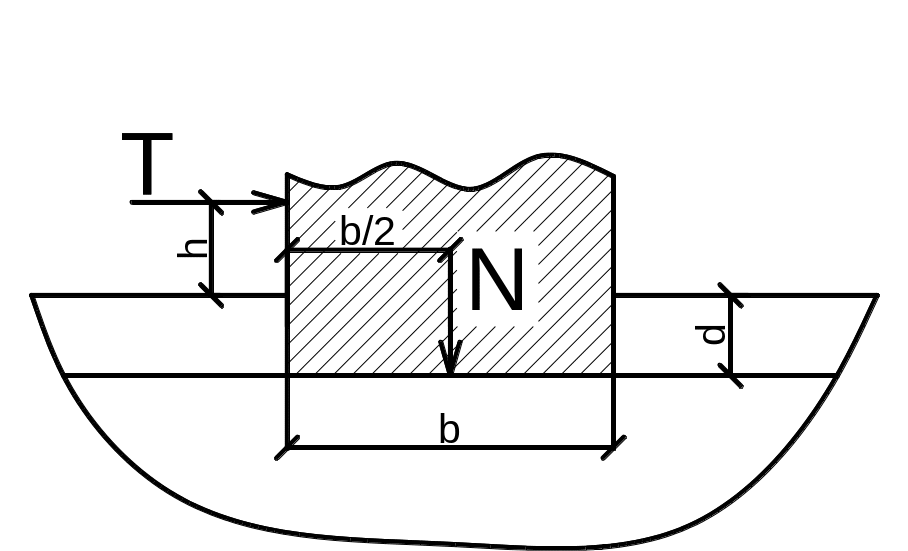

Напряжение по подошве сооружения от сил N и T определяется по формулам внецентренного сжатия для случая плоской деформации. Расчетная схема для определения представлена на рис.1, где b=20,0м, d=2,2м, N=700тс, T=44тс,h=3.3 м.
Рис. 1
,
где
,
,
,
2. Определение напряжений в основании сооружения.

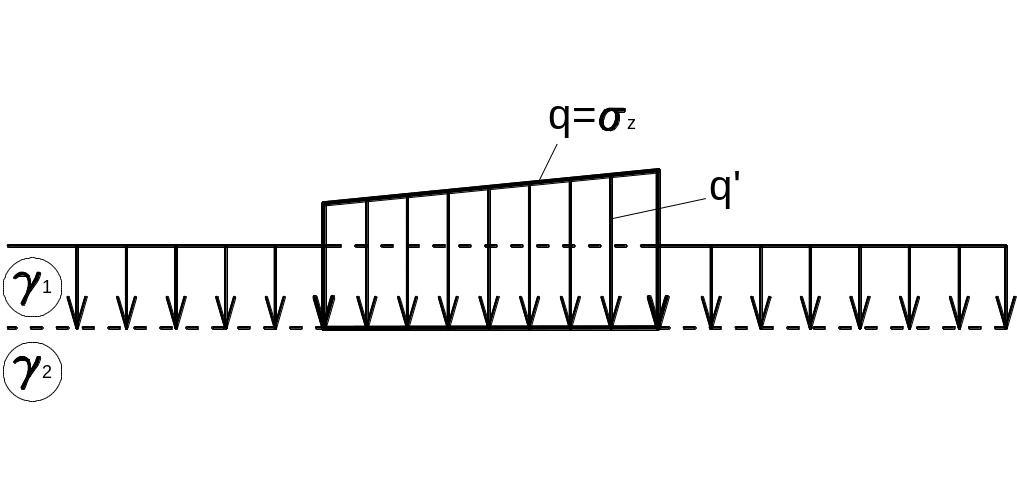

Расчетная схема:
Напряжения (задача плоской деформации) в основании сооружения определяются раздельно:
а) от собственного веса
грунта основания
б) от веса
слоя грунта толщиной d
в) от внешней нагрузки
где
(вычисление
см.
раздел 1).

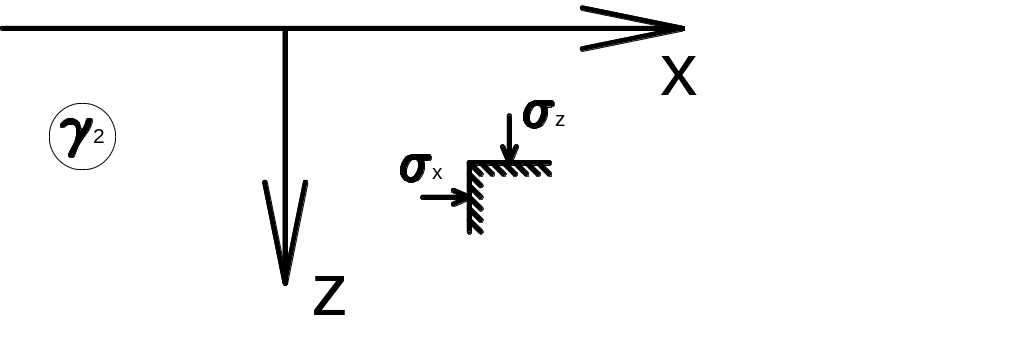

а) Напряжения от собственного веса грунта основания
расчетная схема:
б
)

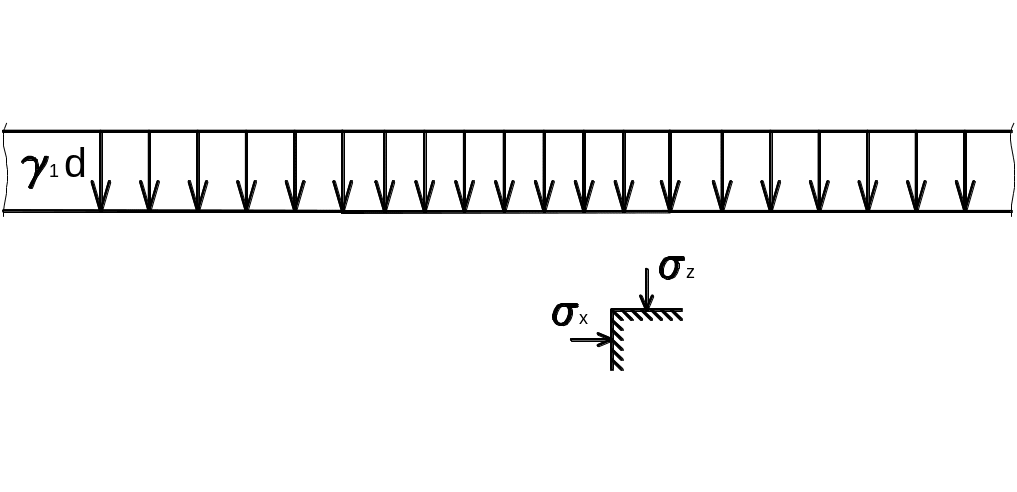

Напряжения от нагрузки
расчетная схема:
в
)

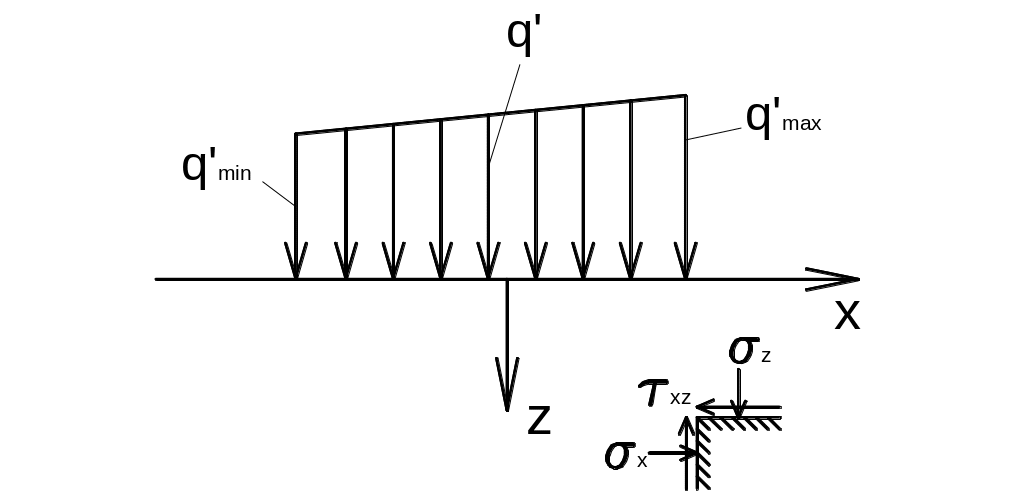

Напряжения от внешней (трапецеидальной)
нагрузки
расчетная схема:
Напряжения от внешней (трапецеидальной) нагрузки определяются по формулам теории упругости.
По приведенным выше формулам определение напряжений от перечисленных нагрузок выполняется на ПК по программе «Курс-2».
Результаты расчета выводятся для узлов расчетной сетки с координатами x и z.
По результатам расчета построены эпюры напряжений от нагрузки q’ по вертикальным сечениям x=0, x=+b, x=-b; по горизонтальному сечению z=b.
