13.4.2. Выбор вспомогательного оборудования турбоустановки Выбор насосов

Выбор насосов производится по каталогам в зависимости от их назначения (питательные, конденсационные, циркуляционные и т.д.). Выбранный по каталогу насос должен обеспечить требуемый напор при заданной подаче в области значений КПД, близких к максимальному.

Питательные насосы (ПН) являются важнейшими из вспомогательных машин паротурбинной электростанции; их рассчитывают на подачу питательной воды при максимальной мощности ТЭС с запасом не менее 5%.

В отечественных энергоблоках с давлением пара 13,0 МПа, мощностью 150/160 и 200/210 МВт применяют питательные электронасосы; ранее применяли по два рабочих и один резервный в энергоблоке с подачей по 50% полного расхода воды каждый, в настоящее время – один рабочий и один резервный (в запасе на складе) в энергоблоке, каждый на 100% полного расхода воды, или два по 50% без резерва. Соответственно выбирают и бустерные (БН) (предвключенные) насосы, также с электроприводом.

В энергоблоках с давлением пара 24,0 МПа, мощностью 300 МВт в нашей стране применяют по одному рабочему питательному насосу полной подачи с приводом от паровой турбины с противодавлением и один пускорезервный электронасос с гидромуфтой на 30–50% полной подачи.

Для энергоблоков 500, 800 и 1200 МВт устанавливают с целью разгрузки выхлопных частей главных турбин питательные насосы с конденсационной приводной турбиной, по два рабочих турбонасоса, каждый на 50% полной подачи с резервированием подвода пара к приводной турбине. Бустерные насосы в этих энергоблоках, а также в новых энергоблоках 300 МВт имеют общий с главным питательным насосом привод от турбины через редуктор.

На ТЭЦ блочной структуры (с турбинами Т-250-240) питательные насосы выбирают аналогично соответствующим конденсационным энергоблокам (300 МВт) – по одному рабочему с приводной турбиной с противодавлением.

На электростанциях неблочной структуры, входящих в энергосистему, общую подачу воды питательными насосами принимают такой, чтобы при выпадении наиболее крупного насоса остальные обеспечивали подачу воды на все установленные паровые котлы при номинальной их производительности.

На изолированных электростанциях неблочной структуры рабочие питательные насосы должны обеспечивать полную подачу воды на все установленные паровые котлы, кроме того, должно быть не менее двух резервных турбонасосов.

Если рабочими приняты турбонасосы, то устанавливается хотя бы один электронасос для первоначального пуска электростанции.

Определение давления питательных насосов.

В случае установки паровых котлов типа Е (барабанных) с естественной циркуляцией и включения одноподъемного насоса после деаэратора (см. гл.10.2.2) давление питательной воды после насоса должно составить, МПа:

,

где с учетом работы предохранительных клапанов наибольшее допустимое давление в паровом котле ÷1,08) ; – рабочее давление в паровом котле, МПа; – высота подъема воды от оси питательного насоса до уровня воды в барабане, м; – средняя плотность питательной воды в напорных линиях, кг/м³; – суммарное гидравлическое сопротивление оборудования (регенеративных подогревателей высокого давления, напорных трубопроводов с арматурой, экономайзера парового котла и др.); g – ускорение свободного падения, м/с².

Давление воды на входе в питательный насос, МПа, составляет:

,

где – давление в деаэраторе, МПа; – гидравлическое сопротивление трубопроводов, подводящих воду из деаэратора к насосу, с арматурой, МПа; – высота уровня воды в деаэраторном баке относительно оси питательного насоса, м. Значение выбирают из условия предотвращения вскипания воды на входе в питательный насос и явлений кавитации в насосе; на современных электростанциях нашей страны для различных конструкций питательных насосов ÷25 м; – плотность воды в подводящих трубопроводах, кг/м³.

Если пренебречь скоростными напорами воды на входе в насос и выходе из него, создаваемое им повышение давления, МПа равно:

(13.1)

где – высота подъема воды из деаэратора в барабан парового котла, м; ρ – средняя плотность питательной воды в напорной и входной линиях насоса; – суммарное сопротивление напорного и входного трактов питательной воды, МПа.

При установке прямоточных паровых котлов необходимое давление воды на выходе из питательного насоса составляет:

(13.2)

,

где – давление пара на выходе из парового котла, МПа; – давление пара перед турбиной; – потери давления в паропроводе от парового котла до турбины; ≈ 4÷5 МПа – гидравлическое сопротивление парового котла; Н_н – высота подъема воды от оси питательного насоса до верхней точки трубной системы парового котла, м; ρ_н – плотность воды в нагнетательном тракте, кг/м³.

Давление воды на входе в насос и повышение давления в насосе определяются аналогично предыдущему.

Расчетный напор питательного насоса Р_п.н должен превышать давление пара перед турбиной р₀ с учетом потерь в тракте на 25–355, т.е. приближенно можно считать, что

Р_п.н = (1,25–1,35) р₀.

М

(13.3)

ощность потребляемая питательным насосом, кВт определяется по формуле:

,

где D_п.в – расход питательной воды, кг/с; Н = р/ρg – напор, м; – КПД насоса.

М

ощность приводного двигателя, кВт,

N_дв = (1,1÷1,2)N_е

Конденсатные насосы (КН) выбирают в минимальном по возможности числе – один на 100% или два рабочих по 50% общей подачи и соответственно один резервный (на 100% или 50% полной подачи). Общую подачу определяют по наибольшему пропуску пара в конденсатор с учетом регенеративных отборов. Конденсатные насосы теплофикационных турбин выбирают по конденсационному (летнему) режиму работы с выключенными теплофикационными отборами для внешнего потребителя.

Давление основных конденсатных насосов турбины, МПа, определяют (без учета динамических напоров) следующим образом:

(13.4)

,

где р_к – давление в конденсаторе турбины; h_к – высота подъема конденсата от уровня его в конденсатосборнике конденсатора до уровня в деаэраторном баке, м; – средняя плотность конденсата в его тракте; р_с.к – общее гидравлическое сопротивление тракта конденсата (регенеративные подогреватели низкого давления, трубопроводы с арматурой).

При включении в тракт конденсата установки химического обессоливания, обычно между конденсатными насосами первого и второго подъемов, определяют в отдельности необходимое давление насосов первого и второго подъемов.

Расчетная производительность, исходя из которой выбираются конденсатные насосы, определяется по формуле:

_. – максимальный расход пара в конденсатор для конденсационного режима работы теплофикационных турбин определяют из диаграммы режимов для конкретной турбоустановки.

Мощность потребляемая конденсатным насосом, кВт определяется по формуле:

(13.5)

,

Циркуляционные насосы (ЦН). Насосы охлаждающей воды конденсаторов турбин («циркуляционные») выбирают обычно по одному или по два на турбину. В машинном зале насосы устанавливают индивидуально, обычно по два насоса на турбину, для возможности отключения одного из них при уменьшении расхода воды (в зимнее время). В центральных (береговых) насосных целесообразно укрупнять насосы охлаждающей воды, принимая по одному на турбину.

Важно отметить, что к циркуляционным насосам резерв не устанавливают. Их производительность выбирают по летнему режиму, когда температура охлаждающей воды высокая и требуется наибольшее ее количество. В зимнее время, при низкой температуре воды, расход ее существенно снижается (примерно вдвое), и часть насосов фактически является резервом.

Определение давления, создаваемого циркуляционными насосами и мощности потребляемого циркуляционными насосами см. раздел XI.

Расчетный расход охлаждающей воды для выбора циркуляционных насосов

G_ц.н = kW,

где k – коэффициент, учитывающий расход воды на маслоохладители, водородо-воздухоохладители; для турбин большой мощности с двухходовыми конденсаторами равен 1,03–1,07; W – расход охлаждающий воды через конденсантор, определяемый из теплового баланса конденсатора при максимальном значении расхода пара в конденсатор, кг/ч (см. раздел XI).

Выбор конденсатора

Конденсатор турбины выбирают, также как конденсатные и циркуляционные насосы по летнему режиму работы, когда пропуск пара в конденсатор максимальный и высокая температура охлаждающей воды. Расход охлаждающей воды можно определить из уравнения теплового баланса конденсатора (см. раздел XI).

Модификация конденсатора выбирается в зависимости от начальной температуры охлаждающей воды и ее состава, а также по расходу охлаждающей воды, м³/ч.

Выбор деаэратора питательной воды

Производительность деаэраторов (суммарная) на ТЭС определяется по расходу питательной воды котлами с учетом их непрерывной продувки и расхода питательной воды на впрыск в редукционно-охладительные установки и охладители пара. На блочных ТЭС с моноблоками устанавливается один деаэратор на каждый блок. При установке дубль-блоков устанавливают два деаэратора (по числу котлов в блоке). Суммарного запаса питательной воды в баках деаэраторов должно хватить на 5 мин. работы установки в расчетном режиме КЭС.

На ТЭЦ с поперечными связями должно быть не менее двух деаэраторов повышенного давления. Резервных деаэраторов не устанавливают. Суммарного запаса питательной воды в баках деаэраторов должно хватить на 7-10 мин. работы установки в расчетном режиме ТЭЦ. Полезная вместимость деаэраторных баков принимается равной 85% их геометрического объема.

, м³,

где D_п.в – расход питательной воды, кг/с, t – время в секундах, ρ – плотность воды, кг/м³.

Тип деаэратора ДВ, ДА, ДП – деаэратор вакуумный, деаэратор атмосферный, деаэратор повышенного давления соответственно. Первая цифра в типоразмере означает номинальную производительность колонки, т/ч, вторая – модификация, например ДП-1000-4, буква М – модернизированный, например ДП-500М2. Деаэраторный бак обозначается БД-100-1-13, где 100 – полезная емкость бака в м³.

Регенеративные подогреватели

Регенеративные подогреватели ТЭС устанавливают индивидуально у каждой турбины, без резерва.

Обычно принимают по одному корпусу в каждой ступени подогрева, т.е. применяют «однониточную» схему подогревательной установки, однако встречаются «двухниточная» и даже «трехниточная» схемы в зависимости от мощности энергоблока и типа ПВД.

Так, первоначально в дубль-блоках 300 и 500 МВт применяли две параллельные группы регенеративных подогревателей высокого давления с половинным пропуском воды через каждую группу.

В дальнейшем в энергоблоках 300 и 500 МВт стали применять по одной группе ПВД, рассчитанных на полный пропуск воды, в энергоблоках 800 и 1200 МВт пока допускается применение двух групп ПВД.

Во всех указанных энергоблоках применяют по одной группе подогревателей низкого давления ПНД.

На ТЭЦ применяют индивидуальные регенеративные установки с однокорпусными подогревателями, в том числе и в турбоустановке Т-250-240.

Выбирают подогреватели низкого давления (ПНД) по расходу основного конденсата, подогреватели высокого давления (ПВД) по расходу питательной воды, а также по давлению воды и давлению пара из отбора турбины, направляемого в конкретный подогреватель.

Пример типоразмера подогревателей: ПВ-425-230-37-I , ПН-400-26-7-I, ПВ-2000-120-17А, ПН-800-29-7-IА. ПВ – подогреватель высокого давления, ПН – подогреватель низкого давления. Цифры в типоразмере обозначают: первая суммарная площадь поверхности, м²; вторая и третья – рабочее давление, кгс/см², соответственно воды в трубной системе и пара в корпусе; четвертая – номер модификации. Буква А означает, что данный подогреватель применяется на АЭС.

Сетевые подогреватели

Сетевые подогреватели ТЭЦ устанавливают индивидуально у турбин, без резервных корпусов, поскольку они работают только во время отопительного сезона и лишь часть их работает в летнее время, неся бытовую нагрузку горячего водоснабжения. Сетевые подогреватели применяют также на первом и одном из последующих энергоблоков КЭС с пропускной способностью каждой 80% максимальной тепловой нагрузки.

Выбирают сетевые подогреватели по расходу сетевой воды а также по давлению воды и давлению пара из отбора турбины, направляемого подогреватель.

Пример типоразмера подогревателей сетевой воды: ПСГ-800-3-8-I – подогреватель сетевой горизонтальный, ПСВ-200-3-23 – подогреватель сетевой вертикальный. Цифры в типоразмере обозначают: первая суммарная площадь поверхности, м²; вторая и третья – рабочее давление, кгс/см², соответственно пара в корпусе и воды в трубной системе.

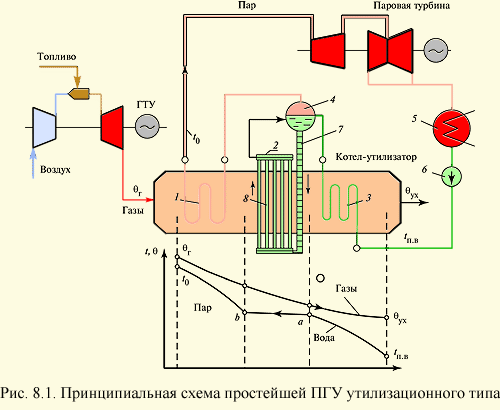

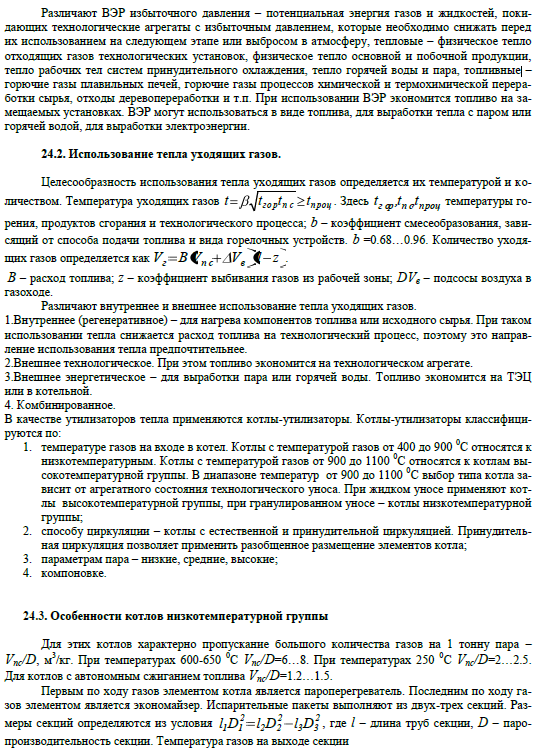

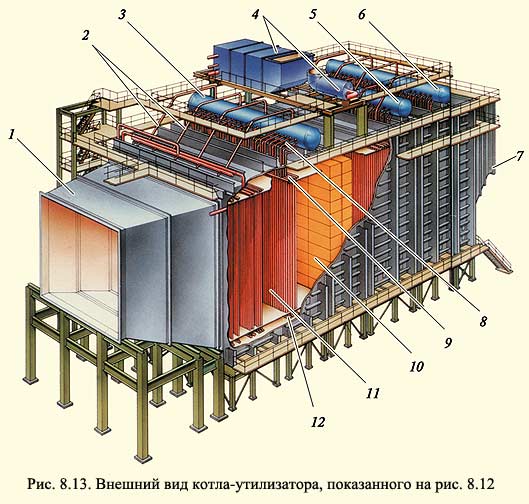

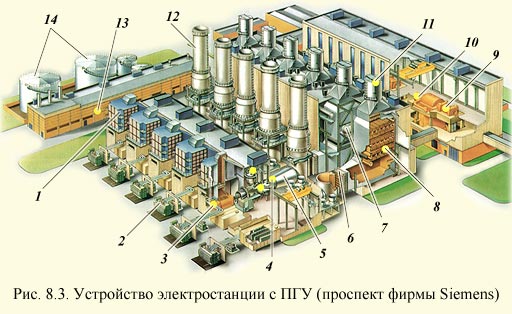

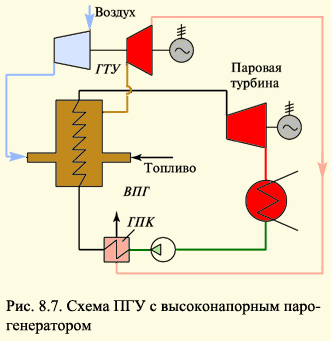

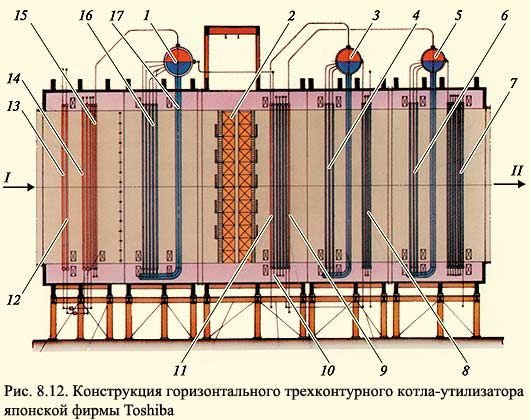

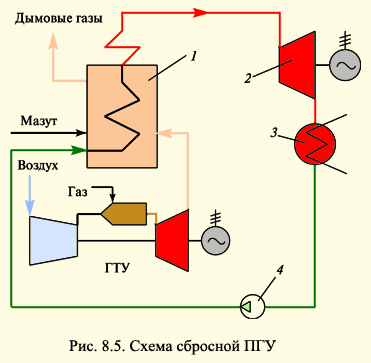

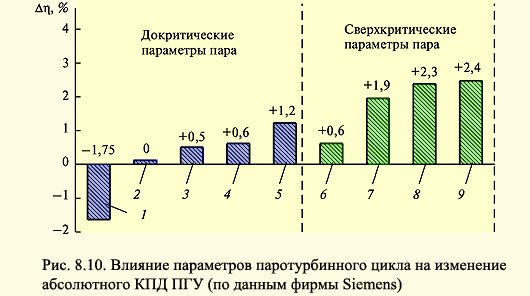

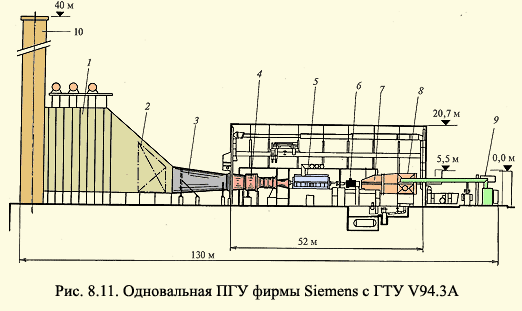

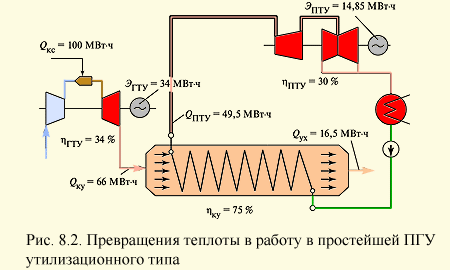

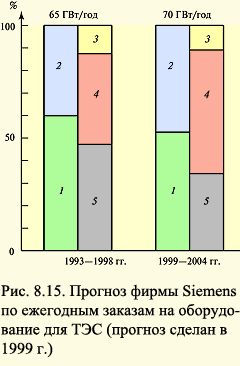

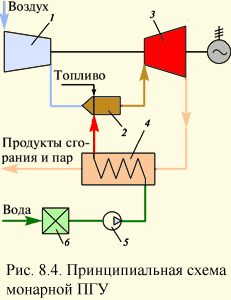

Лекция №33. Котельные, теплонасосные установки и ТЭЦ, использующие вторичные энергетические ресурсы предприятий для генерации тепла и электроэнергии (схемы, режимы работы, определение технико-экономических показателей).

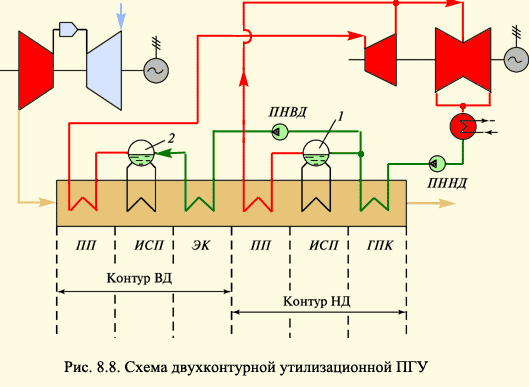

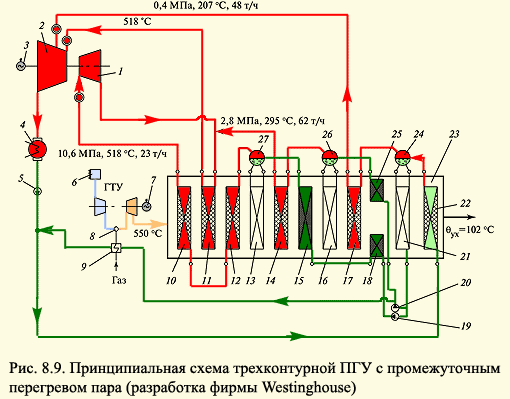

Лекция №34. Расчет тепловых схем, выбор режима работы утилизационных установок параллельно с заводскими и районными котельными, ТЭЦ и конденсационными электрическими станциями.

Лекция №35. Оборудование систем пароснабжения предприятий. Паровой ввод промышленного предприятия. Оборудование паропроводов.

Лекция №36. Типы конденсатоотводчиков и их подбор. Оборудование систем сбора и возврата конденсата.

Оборудование систем пароснабжения предприятий.

n.1. Паровой ввод промышленного предприятия. Промышленное предприятие с большим числом местных паропотребляющих систем, разбросанных по его территории обычно имеют один паровой ввод, размещаемый на центральном тепловым пункте тепловым предприятия. Пар на паровом вводе поступает от внешних или внутренних источников (ТЭЦ, котельные)самого предприятия. На паровом вводе сосредотачиваются устройства учеба потребленной теплоты, контроля и регулирования параметров теплоносителя (дросселирование, охлаждение, дожатия,повышения давления) а также происходит распределение теплоносителяпо отдельным средам , внутренним сетям разного давления и успехам предприятия. Паровой ввод также следует оборудовать сборным конденсатным баком и оборудованием очистки и деаэрации обратного конденсата обратно на источник.

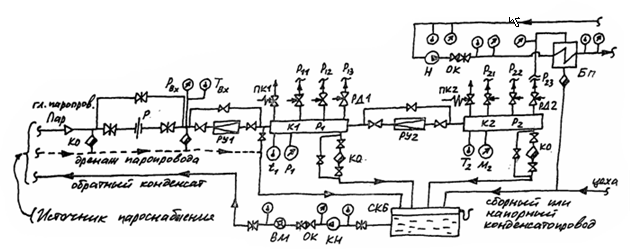

Принципиальная схема парового ввода (реальные схемы очень разнообразны и индивидуальны):

Пар от источника пароснабжения через расходомерную диафрагму под давлением и температурой поступает на вход редуцированного устройства РУ1, в котором он дросселирует до давления в паров коллекторе к1. Из коллектора к1 пар выхлопного давления через регуляторы давления РД1 поступает на технологические нужды и отопление, причем К1 оборудование предохранительным кланом ПК1, термометром Т1, манометром З1 и конденсатоотводчиком КО. При значительном потреблении пара низкого давления на сантехнические нужды и технологию, а также на собственные нужды котельной паровой коллект выполняет двухступенчатым с редукционной участком РУ2 и паровым коллектором К2, от которого пар среднего и низкого давления P21,P22,Р33…поступает на технологию, вентиляцию и ГВС. Например, пар поступает в паровой бойлер ПБ, где нагревает холодную воду или другой теплоноситель. При использовании паропровода насыщенного пара по его длине организуется дренаж конденсата через конденсатоотводчики. Дренаж, конденсат из коллекторов и из напорного или сборного конденсатный бак СКБ, откуда конденсатным насосом КН через обратный кланом Ок и водомер по миним обратного конденсата возвращается на источник. Перед возвратом обратный конденсат может очищается от примесей и масла, а также от коррозионного-активных газов. Паровые вводы могут быть также в цехах с большим паронотреблением и множеством потребителей. Они могут размещаться в отдельных помещениях или смещательного отгороженных местах.

n.2.Оборудование паропровода (паровой сети) включает в себя разветвленную систему трубопровода, снабженных запорными (задвижки, вентиля) и регулирующими устройства (арматурой), конденсаторами тепловых расширений, тепловой изоляций, опорами, водоотделителями, устройствами дренажа конденсата и выпуска воздуха (воздушниками). Для потребителей первой категории, не допускающих перерыв в подаче пара надежность пароснабжения обеспечивается прокладкой второго, резервного паропровода или кольцевой конфигурацией сети. (м.б несколько источников, поэтому предпочтительнее). Прокладка паропровода может быть воздушной, надземной (на низких опорах), в открытых лотках, подземной. Паропроводы для возможности дренажа должны прокладываться с уклоном: не мнее 0,002 но ходу пара и не менее 0,01 против хода пара. Арматура паровых сетей бывает запорная (задвижнней, ветиля, обратные канала, краны, в т.ч. шаровые), регулирующая (редукционные кланами, регулируются кланами, вентили),предохранительная (фильтры, предохранительный клапан) и контрольная (указатели уровня, краны для манометров, пробно-сицокные краны).

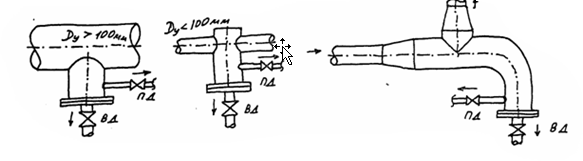

Для дренажа паропроводов предусматривают постоянные и пусковые дренажей, а также воздушники, устанавливаемые во всех верхних точках паропроводов используются во всех нижних точках, перед вертикальными подъемами, на прямых участках при попутном уклоне через , при встречном уклоне - черех 200 и перед запорной и другой арматурой. Все отсекаемые участки паропровода должны иметь пусковые дренажи. Конденсат, образующийся при пусковом прогреве паропровода выбрасывается наружу и иногда может быть загрязненным. Для постоянного отвода конденсаты от паропровода насыщенного пара во время его работы предусматриваются от паропровода насыщенного пара во время его работы предусматриваются постоянные дренажи, которые устанавливаются перед вертикальными подъемами и на прямых участках через те же расстояния что и для пусковых дренажей.Ростоянные дренажи на паропроводах перегретого пара, как правило, не устанавливаются , однако, если паропровод работает с неременным расходом пара, пар при некоторых режимах может перейти в состояние насыщения и в этом случае на паропроводе насыщенного параю Постоянные дренажи обычно совмещают с пусковым дренажом и тогда в точках дренажа на пароводах выполняют карманы (дренажные патрубки), в которых скапливается текущей по паропроводу конденсат. Диаметр кармана примерно в два раза меньше диаметра паропровода.

Пусковой временный дренаж ВД имеет большее проходное сечение для пропуска увеличенного количества конденсата при пусковом прогреве холодного паропровода и он конденсатоотводчиком не оборудуется. Постоянный дренаж ПД имеет и обратные клапаны (КО и ОК). Кроме пусковых и постоянных дренажей паропроводы могут также оборудоваться дренажами для загрязненного конденсата и трубопровода свободного слива (ЗД – загрязненный дренаж и ТСС свободного слива).

Так как по ТСС конденсат движется самотеком, то его прокладывают с большим уклоном для контроля работы Ко вода или пар в ТСС подается через сливные воронки (визуальный контроль). Наружного обвода Ко обычно не требуется, так как конденсата обычно образуется мало и на время ремента Ко его можно удалять наружу. Пусковой дренаж ВД отключают после того, как давление при прогреве паропровода поднимется до рабочего. Загрязнение дренаж ЗД отключат после окончания промывки, прогрева и продувки паропровода, т.е после появления чистого незагрязненного пара или конденсата. При параллельной прокладке нескольких паропроводов различных давлений допускается «каскадная» схема отвода конденсата с перепуском конденсата из паропровода более высокого давления в карман от воды конденсата паропровода более низкого давления.

Лекция №37. Назначение и функциональные возможности геоинформационной системы Зулу, программно-расчетных комплексов «Зулу-Термо», «Зулу-Стеам», «Источник».

Лекция №38. Назначение и функциональные возможности расчетно - проектных модулей специализированных программных продуктов Magicad и АРС-ПС

Геоинформационная система (ГИС) Zulu предназначена для создания и редактирования цифровых карт, планов и схем различного назначения с возможностью решения на их базе различного рода задач. Система объединяет в себе возможности обработки графической и семантической информации, поддерживает линейно-узловую топологию.

Система обладает широкими возможностями:

• создавать собственные приложения, работающие под управлением Zulu 5.2;

• осуществлять обработку и векторизацию растрового изображения формата PCX, BMP, TIFF, GIF, JPG при помощи встроенного графического редактора;

• создавать и использовать библиотеку графических образов элементов систем тепло-водо-газо-электроснабжения и режимов их функционирования;

• создавать расчетные схемы инженерных коммуникаций с автоматическим формированием топологии сети и соответствующих баз данных;

• создавать входные и выходные формы представления информации;

• изменять топологию сетей и режимы работы ее элементов;

• проводить технологические расчеты инженерных коммуникаций (при наличии дополнительного программного обеспечения OOO «Политерм»);

• решать различные топологические задачи;

• решать транспортные задачи с учетом правил дорожного движения;

• решать задачи связанные с выбросом вредных веществ в окружающую среду (при наличии дополнительного программного обеспечения);

• подключать ActiveX-компонент для разработки собственных приложений к любой системе обработки баз данных, работающей в среде Windows.

Наряду с обычным для ГИС разделением объектов на контуры, ломаные, комбинированные контуры, комбинированные ломаные Zulu поддерживает линейно-узловую топологию, что позволяет вместе с прочими пространственными данными (улицы, дома, реки, районы, озера и проч.) моделировать и инженерные сети. Система позволяет создавать классифицируемые объекты, имеющие несколько режимов (состояний), каждое из которых (состояний) имеет свой стиль отображения на карте (схеме). При этом ввод сетей производится с автоматическим кодированием топологии. Нарисованная на экране сеть сразу готова для топологического анализа (информация о связях между объектами заносится автоматически).

Наряду с обычным для ГИС разделением объектов на контуры, ломаные, комбинированные контуры, комбинированные ломаные, Zulu поддерживает линейно-узловую топологию, что позволяет моделировать инженерные сети.

Определение: Линейно-узловое представление (векторно-топологическое представление) - разновидность векторного представления линейных и полигональных пространственных объектов, описывающего не только их геометрию, но и топологические отношения между полигонами, дугами и узлами.

Система Zulu позволяет создавать классифицируемые объекты, имеющие несколько режимов (состояний), каждое из которых (состояний) имеет свой стиль отображения на карте (схеме). При этом ввод сетей производится с автоматическим кодированием топологии. Нарисованная на экране сеть сразу готова для топологического анализа (информация о связях между объектами заносится автоматически).

В системе предусмотрены средства редактирования инженерных сетей, включающие возможность создания объектов инженерной сети, нанесения сети на карту, а также контроля действий пользователя при определении компонентов сети или изменении ее конфигурации.

Карта является основным документом системы Zulu. Она содержит список слоев с параметрами их отображения, характерными для данной карты. Карта может иметь одно или несколько окон. Через окна карты пользователь может работать со слоями карты: просматривать, осуществлять запросы, редактировать, выводить на печать и т.д. Физически карта является двоичным файлом с расширением ZMP (ZuluMaP). Карта хранит следующие основные параметры: Параметр Описание Имя карты полное имя (с путем) самого файла карты Название карты пользовательское название карты, отражающее ее смысл Цвет фона цвет фона окна карты на котором отображаются слои Центр отображения координаты местности точки, которая отобразится в центре окна карты Масштаб отображения число, определяющее скольким сантиметрам на местности соответствует один пиксель на экране; изменение этого параметра позволяет увеличивать и уменьшать изображение Список слоев список имен всех слоев, входящих в карту Активный слой имя активного слоя, слоя который в данный момент реагирует на запросы с экрана и участвует в ряде других операций с картой Параметры настройки по каждому слою набор параметров, относящихся к настройке слоя для данной карты: текущая семантическая база слоя, текущий тематический файл слоя, текущий файл надписей, общие параметры отображения для векторных слоев: цвет, стиль, и т.д.

Следует отметить, что карта не содержит графической информации. Графическая информация содержится в слоях, а карта содержит только список их имен. При этом как слои так и файлы карты могут располагаться на компьютере в разных местах. Удалив с диска файл карты, можно потерять только настройки отображения слоев для данной карты.

ZuluSteam 5.2 - расчеты стационарных режимов работы сложных паропроводных сетей

Назначение Программный модуль ZuluSteam предназначен для расчета стационарных процессов в сложных трубопроводных системах пароснабжения (в частности, имеется возможность моделировать установку на паропроводе различного технологического оборудования). Программа позволяет рассчитывать как тупиковые, так и кольцевые паропроводные сети (в том числе и с несколькими источниками пара). Параметры транспортируемой среды могут меняться в широких пределах. Как правило, от источника пара (котел) в трубу поступает сухой пар. При движении теплоносителя по паропроводу его параметры (давление, температура и др.) меняются вдоль трубы. Эти изменения связаны с охлаждением теплоносителя через стенку и теплоизоляцию трубы, а также с потерей давления из-за трения. На некотором расстоянии от источника пар может стать влажным насыщенным (двухфазное состояние теплоносителя), а затем и полностью сконденсироваться. Таким образом, при расчетах приходится иметь дело с фазовыми переходами и двухфазными состояниями теплоносителя. Кроме того, параметры пара сильно зависят от температуры и давления. В процессе расчетов теплофизические характеристики воды и пара определяются не на основании приближенных моделей, с использованием уравнений состояния реальных воды и пара, для этого используется лицензионный пакет программ "WaterSteamPro". Наличие двухфазного состояния теплоносителя и сильная зависимость параметров пара от температуры и давления представляют собой основные трудности, которые приходится преодолевать при расчетах паропроводных сетей. Для преодоления этих трудностей компания Политерм разработала уникальный алгоритм, позволяющий выполнять расчеты для больших паропроводных сетей. В сочетании с современным интерфейсом программа ZuluSteam 5.2 представляет собой мощный и удобный инструмент для инженеров проектирующих и эксплуатирующих системы пароснабжения.

Наладочный расчет паропроводной сети Целью налодочного расчета является определение потокораспределения, распределений давления и температуры в паропроводной сети, подачи и напора источников при известных диаметрах труб и расчетных отборах пара в узловых точках, а также подбор шайб перед потребителями для уменьшения давления на входе в потребитель при избытке давления.

Поверочный расчет паропроводной сети Целью поверочного расчета является определение потокораспределения, распределений давления и температуры в паропроводной сети и фактического отбора пара потребителями при любых изменениях режима работы сети.

Программный комплекс MagiCAD

MagiCAD – это программное средство для проектирования систем инженерного обеспечения: вентиляции, кондиционирования, отопления, водоснабжения и водоотведения, теплоснабжения, электрических и слаботочных систем.

Уникальность MagiCAD – это совмещение удобного чертежного инструмента и мощного расчетного ядра.

MagiCAD – универсальное средство и подходит всем: чертежникам, проектировщикам, строителям и консультантам.

Основные преимущества MagiCAD:

Легкие в освоении и простые в использовании функции проектирования

Интегрированные расчеты

Наглядное представление проекта в 2D и 3D режимах

Более 100 000 единиц оборудования в базе данных ведущих европейских производителей.

Автоматическая проверка на пересечения и создание разрезов - также для объектов AutoCAD

Создание спецификаций и другой проектной документации

Обмен данными с другими программными средствами

Поддержка решений Autodesk: AutoCAD и Revit MEP

MagiCAD – комплексный подход к проектированию систем инженерного обеспечения. MagiCAD состоит из модулей, каждый из которых полностью совместим с любой из существующих платформ AutoCAD:

MagiCAD Трубопроводы предназначен для проектирования и расчета систем отопления, охлаждения, кондиционирования, водоснабжения, канализации, спринклерных и других систем.

MagiCAD Спринклеры - комплексное решение для проектирования и расчета спринклерных систем: можно чертить и редактировать трубопроводы, устанавливать оборудование, определять зоны покрытия и рабочие зоны форсунок и т.д.

MagiCAD Вентиляция - мощный инструмент для проектирования систем вентиляции здания. При черчении воздуховодов автоматически подбираются и устанавливаются необходимые фасонные части. При изменении направления воздуховода программа подберет и установит отвод. При присоединении одного воздуховода к другому – тройник или крестовину. При изменении диаметра воздуховода создается переходник.

MagiCAD Электроснабжение - инструмент для быстрого и эффективного проектирования электрических, слаботочных сетей и освещения.

MagiCAD Схематика - решение для создания чертежей электрических цепей различной сложности.

MagiCAD Помещение позволит создавать трехмерную модель здания, основанную на реальной геометрии и технических характеристиках здания и служащей основой для расчетов и анализа.

MagiCAD Комфорт и Энергия - новое, экономящее время комплексное решение, которое позволяет уже на ранних этапах работы быстро и точно смоделировать и оценить климатические и энергетические параметры здания.

Программный комплекс для расчета сантехнических систем АРС-ПС.

АРС-ПС обеспечивает наиболее полную автоматизацию расчетов при проектировании систем отопления, вентиляции и аспирации, автоматизирует составление спецификации необходимого оборудования. В программном комплексе имеется гибкая система подсказок и сообщений, а также предусмотрена работа в режиме обучения.

В состав программного комплекса входят следующие расчетные модули:

- Модуль расчета отопления.

- Модуль расчета теплопотерь здания.

- Модуль расчета вентиляции и аспирации.

- Модуль расчета водоснабжения (холодное, горячее).

- Модуль расчета тепловых сетей.

- Модуль расчета водяных и газовых наружных сетей.

- Модуль расчета температурного поля строительной конструкции.

- Модуль формирования спецификаций.

- Модуль инженерные вычисления.

- Модуль расчета паропроводов/конденсатопроводов.

Основные функции модулей АРС-ПС

Проектирование систем водяного и парового отопления зданий

Любые схемы систем (тупиковая, попутная, П-образная, Т-образная, с предвключенными стояками, вертикальные двухтрубные и прочие).

Источник тепла (ввод) на произвольной высоте (в том числе системы с «опрокинутой» циркуляцией).

Системы с вынужденной и естественной циркуляцией воды.

Автоматический выбор диаметров труб, отопительных приборов, оборудования, дроссельных шайб.

Энергетические вычисления

Расчет основных теплопотерь и потерь тепла на нагрев инфильтрирующегося воздуха.

Открытая нормативная база данных.

Возможность сокращения вводимой информации при описании геометрически подобных помещений.

Возможность расчета теплопотерь отдельно взятого помещения и здания в целом.

Связь с программой теплотехнического расчета ограждающих конструкций.

Автоматическое формирование энергетического паспорта здания.

Расчет систем вентиляции и аспирации

Круглые и прямоугольные воздуховоды стандартного и нестандартного сечений для приточных и вытяжных систем.

Гидравлический и акустический расчеты.

Расчет потокораспределения.

Подбор и расчет вентиляционного оборудования.

Расчет систем внутреннего водопровода зданий

Произвольные схемы сетей.

Автоматический расчет расходов воды, выбор труб, счетчиков воды, диаметров отверстий дроссельных шайб и т.д.

Расчтет систем канализации зданий и сооружений.

Для холодного водоснабжения — расчет режимов максимального водоразбора и пожаротушения.

Для горячего водоснабжения — расчет в режимах максимального водоразбора и без водоразбора.

Тепловые сети

В режиме «Эксплуатация» предусматривается:

занесение в базу данных информации о трубопроводах, источниках тепла;

расчеты элементов тепловых сетей в нескольких режимах эксплуатации с автоматическим определением эксплуатационных расходов сетевой воды.

В режиме «Проектирование» предусматривается:

автоматический выбор диаметров труб тепловых сетей;

гидравлический расчет тепловой сети с выбором дроссельных устройств;

проектирование тепловых пунктов.

Расчет произвольных трубопроводных сетей

Гидравлический расчет сетей (расчет расходов, гидравлических сопротивлений), транспортирующих произвольные среды (зависимость плотности и коэффициента кинематической вязкости от давления и температуры, значение газовой постоянной задается в базе данных). Назначение сетей произвольное.

Выбор диаметров труб.

Расчет насосных (компрессорных) станций.

Расчет систем газоснабжения зданий

Расчет расходов.

Тупиковая сеть в режиме нагнетания.

Выбор диаметров труб.

Выбор арматуры трубопроводов.

Расчет паропроводов/конденсатопроводов

Расчет расходов пара.

Поверочные расчеты.

Выбор диаметров труб.

Выбор арматуры трубопроводов.

Формирование спецификаций оборудования (СО)

Автоматический подсчет объемов для программ, связанных с программой формирования СО, с возможностью подсчета объемов для нескольких специфицируемых объектов.

Расчет температурного поля строительной конструкции

Определение слоя строительной конструкции с температурой, равной точке росы.

Стационарная и нестационарная задачи.

Инженерные расчеты

Теплотехнический расчет ограждающих конструкций.

Расчет калориферных установок, приточных камер, воздухонагревателей.

Расчет водонагревателей.

Подбор вентилятора.

Расчет элеватора системы водяного отопления.

Процессы в i-d диаграмме.

Расчеты воздухообменов.

Расчет тепловой изоляции сетей по СНиП 2.04.14–88.

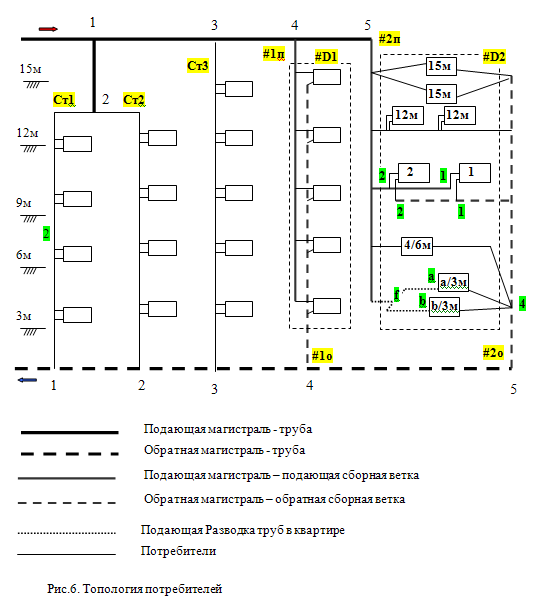

Потребитель – это то, то что соединяет узел подающей магистрали с узлом обратной магистрали (потребитель однотрубной системы – однотрубный стояк) или подающую сборную ветку с обратной сборной веткой (потребитель двухтрубной системы).

Подключения потребителей к узлам подающей и обратной магистралей задаются в таблицах «ТОПОЛОГИЯ». При этом:

•Обозначение однотрубного стояка не должно начинаться с символа # (решетка).

•Обозначения потребителя двухтрубной системы должно начинаться с символа # (решетка).....

Правило 1 для двухтрубных потребителей:

Отопительные приборы подключены в одни и те же точки сборных веток параллельно друг другу, при следующих условиях:

•для этих приборов задан вертикальный ток движения воды (вниз или вверх);

•вертикальные координаты этих приборов одинаковы;

•обозначения точек подключения одни и те же или не заданы.

Правило 2 для двухтрубных потребителей:

Отопительные приборы образуют последовательное один за другим по ходу движения воды подключение к сборным веткам, при следующих условиях:

•описание этих приборов в таблице «СТОЯК» расположено одно за другим по ходу движения воды;

•для этих приборов задан горизонтальный ток движения воды;

•вертикальные координаты этих приборов одинаковы;

•обозначения точек подключения одни и те же или не заданы.

Начиная с версии 9.4 32-разрядной версии АРС-ПС возможно новое описание последовательного соединения отопительных приборов в двухтрубном потребителе.

Введено понятие однотрубной ветки в двухтрубном потребителе, позволяющее соединять именованные по-разному точки сборных веток и разводок труб в квартирах.

Однотрубная ветка двухтрубного потребителя (помеченные строки) соединяет точку 1 подающей сборной ветки с точкой 2 обратной сборной ветки. Начальный и конечный участки однотрубной ветки должны быть не нагружены (без отопительных приборов) и должны быть отмечены как начальный и конечный участок. Для того, чтобы указать, что

участок двухтрубного потребителя является началом или концом однотрубной ветки следует при выборе тока воды на участке нажать кнопку «Концы 1-трубной ветки» или клавишу F4.

Если значение реквизита «2-стороннее присоединение без символов "л/п"» +(знак плюс), то приборы считаются присоединенными к стояку по 2-хсторонней схеме,

если они имеют одинаковые вертикальные отметки и одинаковые направления движения воды вверх или вниз. Это введено для возможности ввода топологии системы отопления с планов чертежей.
