Полуцикловые характеристики Приборы и методы для определения жесткости

Для характеристики условной жесткости при изгибе материалов, значительно прогибающихся под действием собственного веса, чаще всего пользуются методом консоли и определяют стрелу прогиба испытываемого образца. Чем жестче ткань, тем дольше не коснется плоскости конец полоски и тем больше будет длина l ее свешивающейся части.

В табл. 11-6 приведены значения условной жесткости некоторых костюмных тканей различного волокнистого состава, полученные при испытании по стандартному методу.

Ткань, лишенная способности драпироваться, получает форму, при которой расстояние между краями образца очень близко к ширине образца.

Таблица 11-6. Условная жесткость и несминаемость костюмных шерстяных тканей

Артикул ткани	Вес 1 м2 в г	Волокнистый состав, в %	Толщина пряжи в текс	Условная жесткость в мг х см2			Несминаемость в %
				по основе	по утку	под углом 450	по основе	по утку	под углом 450
1214	292	Шерсть 100	22,2x2	329	300	330	81,0	83,5	84,0
1382	243	» 100	22,2x2	287	234	222	80,5	82,0	82,5
1113	205	» 100	35,7	485	455	418	82,0	83,0	84,5
Н-195	338	» 100	31,2x2	480	434	412	81,0	82,5	83,5
1236	341	» 100	19,2X2	401	380	375	83,8	82,5	84,0
23 340	204	» 30 Вискоза 30 Терилен 40	22,2X2	290	280	310	73,0	74,0	75,0
		Шерсть 30 Вискоза 30 Терилен 40	22,2X2	620	580	670	78,0	78,0	78,5
23 232	267
23 336	262	Шерсть 30 Вискоза 30 Терилен 40	22,2X2	539	301	385	76,5	73,0	77,5
1378	290	Шерсть 80 Лавсан 20	19,2X2	388	300	322	82,0	80,0	82,0
23 195	230	Шерсть 80 Лавсан 20	31,2X2	263	278	258	78,0	76,5	78,5
23 194	281	Шерсть 55 Лавсан 45	22,2X2	380	325	400	79,0	78,0	77,0
21 141	209	Шерсть 55 Лавсан 45	19,2X2	282	231	274	76,0	75,0	75,0
23 318	273	Шерсть 70 Вискозное, штапельное волокно 30	22,2x2	488	300	455	68,5	67,0	68,0
Н-182		Шерсть 50 Нитрон 50	22,2x2	550	520	581	85,0	82,0	85,0

Драпируемость определяют по формуле:

где А — расстояние между углами нижнего края в мм;

Представление о драпируемости тканей и трикотажа в разных направлениях одновременно дает дисковый метод. При испытании драпируемости по этому методу образец 1, вырезанный в виде круга, располагают на диске меньшего диаметра и прижимают вторым диском 2. При помощи стержня 3 диск может подниматься и опускаться. Края образца, свешиваясь с поднятого диска, принимают в зависимости от жесткости материала ту или иную форму.

Освещая диск сверху пучком параллельных лучей, получают на бумаге проекцию ткани, площадь которой по своим размерам в зависимости от жесткости материала в большей или меньшей степени приближается к площади испытываемого образца. Хорошо драпирующиеся ткани, например креп-жоржет (рис. 11-41, а) дает сильно изрезанный контур с глубокими складками. Площадь проекции такого материала значительно меньше площади образца. Проекция образца шерстяного трико (рис. 11-41, б) может служить примером плохой драпируемости ткани по направлению основы и утка. Креп-сатин (рис. 11-41, в) имеет хорошую драпируемость по утку и плохую по основе.

Рис. 11-40. Определение драпируемости дисковым методом

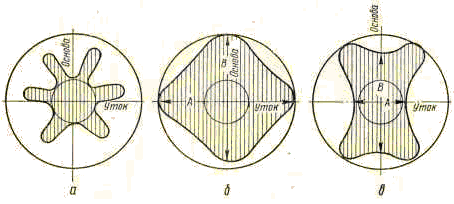

Рис. 11-41. Проекции тканей разной степени драпируемости: а — хорошая; б — плохая; в — плохая по основе

Драпируемость материала по дисковому методу характеризуется двумя величинами — коэффициентом драпируемости и соотношением размеров осевых линий А и В, проведенных через центр площади проекции (у ткани по направлению основных и уточных нитей, у трикотажа по направлению петельных рядов и столбиков). Коэффициент драпируемости характеризуется отношением разности площадей образца и его проекции к площади образца и определяется по формуле

где S₀ — площадь образца в мм²; S_п площадь проекции образца, определенная планиметрированием, в мм².

Соотношение осевых линий Х₀= В/А, равное 0,95—1,1, показывает, что драпируемость материала в обоих направлениях одинаковая. Если В/А >1,1, материал имеет хорошую драпируемость в поперечном направлении, если В/А <0,95, драпируемость лучше в продольном направлении.

Драпируемость ткани может быть определена по показателям жесткости ткани при помощи эмпирической формулы:

причем

где А—коэффициент l — длина свешивающейся полоски ткани в см; а,в, с — постоянные величины, имеющие следующие значения:

при а>0,23

а=0,595; в=0,041; с=0,203;

при а<0,23

а=1; в=0,013; с=0,100.

Таблица 11-7. Ориентировочные коэффициенты драпируемости тканей

Вид и назначение ткани	Оценки драпируемости
	хорошая, выше	удовлетворительная	плохая, ниже
Хлопчатобумажная:	65	45—65	45
Шерстяная платьевая:	80	68—80	68
Костюмная:	65	50—65	50
Пальтовая:	65	42—65	42
Шелковая платьевая:	85	75—85	75

В табл. II-8 приведены данные исследования драпируемости и коэффициенты драпируемости некоторых тканей:

Таблица 11-8 Драпируемость и коэффициенты драпируемости некоторых тканей

Ткани	Драпируемость в %		Коэффициент драпируемости	хд
	по основе	по утку
Хлопчатобумажные:
сатин	23,0	9,0	38	1,54
ситец	26,0	5,5	35	1,40
Шерстяные:
кашемир	7,0	4,0	67	1,18
бостон	7,0	2,0	53	0,98
коверкот	7,5	0,5	47	1,22
сукно	1,5	2,0	46	1,06
драп дамский	1,0	0,5	35	1,40
Вискозные:
креп-сатин	48,0	7,0	56	2,20
крепдешин	28,0	3,0	51	1,50
полотно	8,0	2,0	35	1,03
штапельное волокно	50	3,0	50	1,66
