МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ»
Институт промышленных технологий и инжиниринга
Кафедра «Станки и инструменты»
Курсовая работа
по предмету:
«Методы и средства измерений, испытаний и контроля»
на тему:
«Люксметра «ТКА - Люкс/Эталон»»
Выполнила: ст. гр. УК-09-1
Быкова В.С.
Проверил: Костромин К.С.
Тюмень, 2012г.
С
одержание
Содержание 2
2. Принцип действия 5
5
3. Погрешности средства измерения 8
4.3 Условия поверки 22
1. Назначение и область применения
Люксметр (от латинского lux — свет и… метр),представляет собой переносный прибор для измерения освещённости, один из видов фотометров. Простейший люксметр состоит из селенового фотоэлемента, который преобразует световую энергию в энергию электрического тока, и измеряющего этот фототек стрелочного микроамперметра со шкалами, проградуированными в люксах. Разные шкалы соответствуют различным диапазонам измеряемой освещённости; переход от одного диапазона к другому осуществляют с помощью переключателя, изменяющего сопротивление электрической цепи. Люксметр типа Ю-16 имеет 3 диапазона измерений: до 25, до 100 и до 500. Ещё более высокие освещённости можно измерять, используя надеваемую на фотоэлемент светорассеивающую насадку, которая ослабляет падающее на элемент излучение в определённое число раз (постоянное в широком интервале длин волн излучения).
Кривые относительной спектральной чувствительности селенового фотоэлемента и среднего человеческого глаза неодинаковы; поэтому показания люксметра зависят от спектрального состава излучения. Обычно приборы градуируются с лампой накаливания, и при измерении простыми люксметрами освещённости, создаваемой излучением иного спектрального состава (дневной свет, люминесцентное освещение), применяют полученные расчётом поправочные коэффициенты. Погрешность измерений такими люксметрами составляет не менее 10% от измеряемой величины.
Люксметр
«ТКА - Люкс/Эталон» является рабочим
эталоном 1 разряда. Он предназначен
для поверки (калибровки) рабочих
средств измерения освещённости,
создаваемой стандартными источниками
оптического излучения с различной
цветовой температурой, расположенными
по нормали к чувствительной площадке
приёмника излучения, методом прямых
измерений.
Условия эксплуатации Люксметра:
температура окружающего воздуха: нормальные рабочие условия 20±5°С,
рабочий диапазон температур 0…40°С;
относительная влажность окружающего воздуха до 95% при температуре 25°С;
атмосферное давление от 80,0 до 110,0 кПа.
2. Принцип действия
1. Диапазон измерений освещённости от 1 до 50 000 лк.
2. Пределы допускаемой основной относительной погрешности
измерения освещённости ± 2%.
3. Время непрерывной работы Люксметра не менее 8 ч.
4. Питание Люксметра - батарея 6LF22 9,0+0,6 -2,5 В.
5. Ток потребления не более 15 мА.
6. Габаритные размеры Люксметра, мм, не более: измерительного блока не более 160х85х30 мм фотометрической головки не более 36х21 мм
7 Масса Люксметра с источником питания не более 0,45 кг.
8. Средняя наработка на отказ не менее 2000 часов (при Р=0,8).
Принцип работы Люксметра заключается в преобразование фотоприёмным устройством оптического излучения в электрический сигнал с последующей обработкой его микроконвертором и цифровой индикацией числовых значений освещённости. Люксметр имеет возможность отображения информации двумя способами:
1. вывод информации на встроенный графический индикатор;
2. вывод информации на RS-232 порт.
Во втором случае необходимо имеет ПК с последовательным портом RS-232 и нуль-модемный кабель. Люксметр передаёт информацию в последовательный порт в текстовом формате с использованием OEM 866 кодировки. Для приёма данных можно использовать стандартную Windows программу HyperTerminal. Для приёма информации необходимо сконфигурировать последовательный порт ПК в режим 9600 бит/c, 8 бит данных, без бита чётности и один стоповый бит.

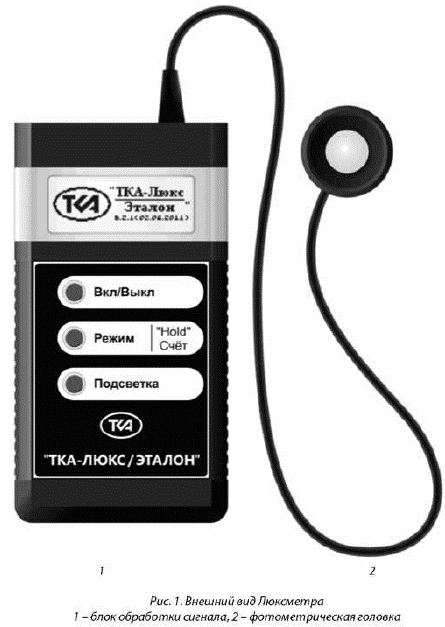

Для измерения освещённости достаточно расположить фотометрическую головку Люксметра в плоскости измеряемого объекта. Конструктивно Люксметр состоит из фотометрической головки и блока обработки сигналов, связанных между собой многожильным гибким кабелем.
На лицевой стороне блока обработки сигнала расположены следующие органы управления и индикации:
графический индикатор;
кнопка питания «Вкл/Выкл»;кнопка управления «Режим («Н0LD»/Счёт)»;
кнопка «Подсветка».
На торцевой верхней стороне блока обработки сигнала расположен разъём последовательного интерфейса. На задней стенке блока обработки сигнала расположена крышка батарейного отсека. На заднем шильде указывается заводской порядковый номер Люксметра. Пломба предприятия-изготовителя устанавливается на нижнем отверстии крышки блока обработки сигналов.
