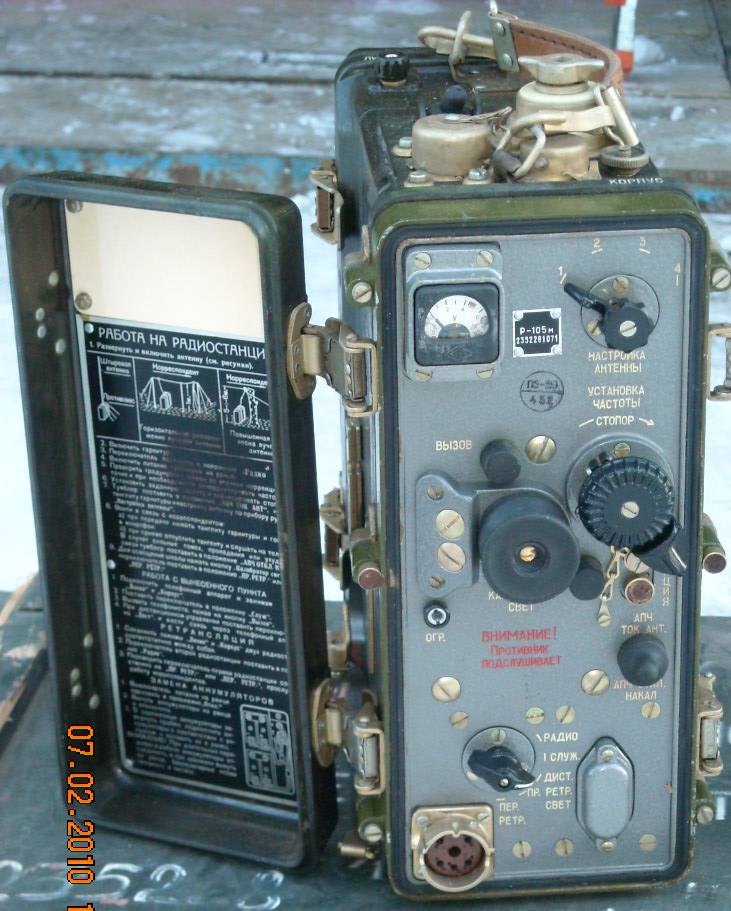

Радиостанция р-105м.
Ранцевая, переносная, симплексная, метрового диапазона, УКВ с частотной модуляцией и возможностью тонального вызова корреспондента радиостанция предназначена для телефонной радиосвязи в звене управления батальон - рота.
Диапазон частот:
Р-105М 36,0-46,1 МГц
Р-108М 28,0-36,5 МГц
Р-109М 21,5-28,5 МГц
Количество робочих частот 405
Вид работы тлф ЧМ
Мощность передатчика: 1 Вт
Чувствительность приёмника не хуже 1,5 мкВ
Антенны: - гибкая штыревая антенна высотой 1,5 м
(штырь Куликова);
- штыревая антенна высотой 2,7 м.;
- лучевая антенна длиной 40 м (АБВ)
Дальность связи:
- АШ-1,5 6 км
- АШ-2,7 8-10 км
- АБВ 15-25 км.
Источник питания 2 х 2НКП-20У (5 В)
Время работы: 17,5 часов (при соотношении пр.- пер. 3:1)
Масса: 14 кг
Диапазон температур: -40/+50

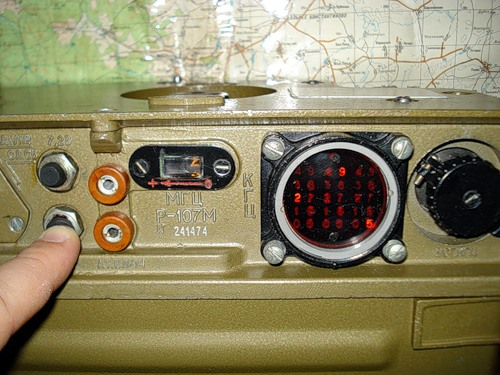

Радиостанция р-107м.
Ранцевая, переносная, симплексная, метрового диапазона, УКВ с частотной модуляцией и возможностью тонального вызова корреспондента радиостанция предназначена для телефонной радиосвязи в звене управления батальон - рота.
Диапазон частот: 20-52 МГц
Количество робочих частот 32000
Шаг сетки частот 1 кГц
Вид работы - тлф ЧМ
- тлг АТ
Мощность передатчика: 1 - 5 Вт
Чувствительность приёмника не хуже 1,5 мкВ
Антенны: - гибкая штыревая антенна высотой 1,5 м
(штырь Куликова);
- штыревая антенна высотой 2,7 м.;
- лучевая антенна длиной 40 м (АБВ)
Дальность связи:
- АШ-1,5 10 - 18 км
- АШ-2,7 12 - 25 км
- АБВ 30 - 45 км.
Источник питания 3 х 2НКП-24 (7,2 В)
Время работы: 15-24 ч. (при соотношении пр.- пер.5:1)
Масса: 18,5 кг
Диапазон температур: -40 +50
Радиостанция р-159.
Широкодиапазонная, ранцевая, приемопередающая, комплексная, телефонная, телеграфная с частотной модуляцией, с узкополосным телеграфированием и тональным вызовом, а также с возможностью дистанционного управления радиостанция предназначена для телефонной радиосвязи в звене управления батальон - рота.
Установка частоты радиостанции с помощью переключателей и автоматическая настройка передатчика на антенну обеспечивает вхождение в связи в течение 20-30 сек. Вхождение в связь производится без подстройки на любой частоте диапазона.
Диапазон частот 30 - 75,999 МГц
Количество рабочих частот 46000.
Шаг сетки частот через 1 кГц.
Вид работы - тлф ЧМ
- тлг АТ
Мощность передатчика: 4 - 5 Вт
Чувствительность приёмника 1,5 мкВ
Антенны: - АШ - 1,5 м
- АШ - 2,7 м.;
- АБВ (антенна бегущей
волны длиной 40 м.)
Дальность связи:
- на АШ - 1,5 м
в тлф режиме 12 км
в тлг режиме 18 км
- на АШ - 2,7 м.
в тлф режиме 18 км
в тлг режиме 25 км
- на АБВ (антенну бегущей волны длиной 40 м.)
в тлф режиме 35 км
в тлг режиме 50 км.
Масса рабочего комплекта 14,5кг.
